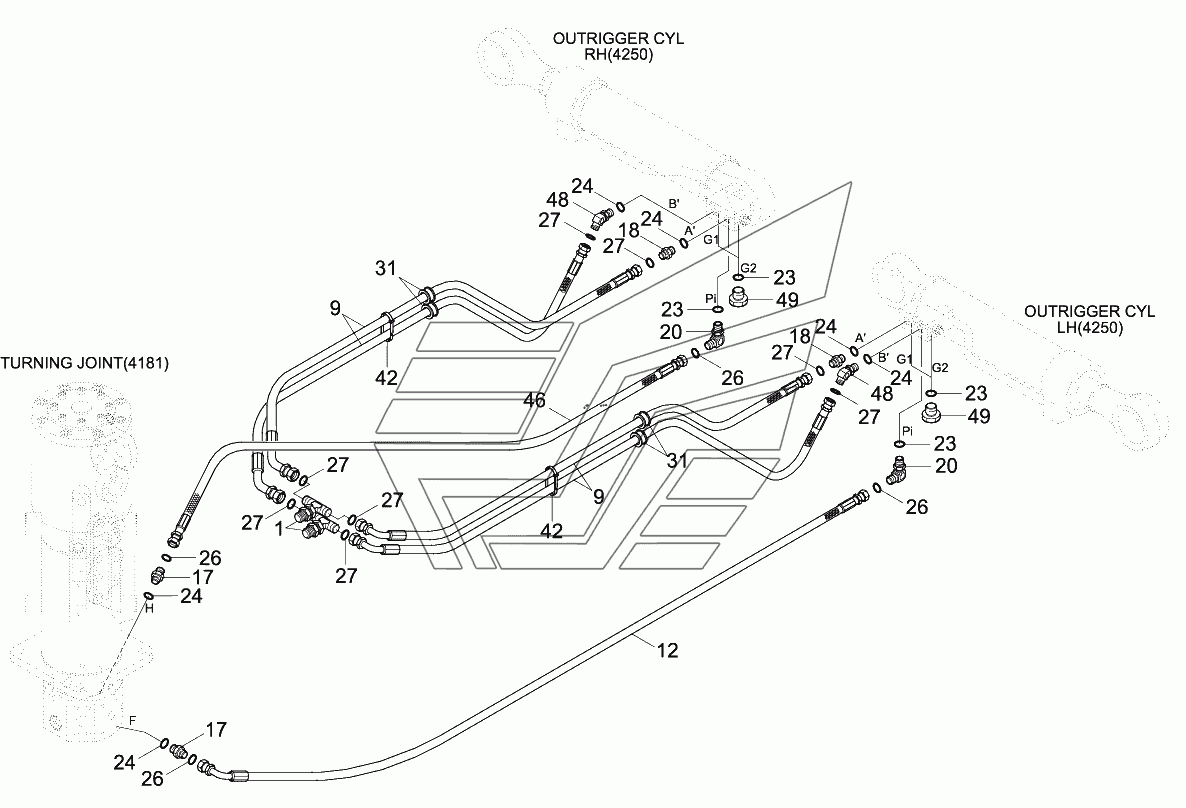

LOWER HYD PIPING 1 (F/BLD R/OUT, #0310-) R140W-9. Каталог 2013г.

LOWER HYD PIPING 1 (F/BLD R/OUT, -#0309) R140W-9 LOWER HYD PIPING 2 (F/BLD R/OUT, -#0309) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tee

Заводской номер: 31Q4-43180 Количество на модель: 2
31Q4-43180
2
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0X45

Заводской номер: P923-067023 Количество на модель: 4
P923-067023
4
12

Номер детали на чертеже:

12

Hose Assy-Orfs 0X45

Заводской номер: P923-044037 Количество на модель: 1
P923-044037
1
17

Номер детали на чертеже:

17

CONNECTOR-ORFS

Заводской номер: X500-110013 Количество на модель: 2
X500-110013
2
18

Номер детали на чертеже:

18

CONNECTOR-ORFS

Заводской номер: X500-110002 Количество на модель: 2
X500-110002
2
20

Номер детали на чертеже:

20

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 2
X520-110001
2
23

Номер детали на чертеже:

23

O-RING

Заводской номер: S631-011004 Количество на модель: 6
S631-011004
6
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S631-014004 Количество на модель: 6
S631-014004
6
26

Номер детали на чертеже:

26

O-RING

Заводской номер: S621-011001 Количество на модель: 4
S621-011001
4
27

Номер детали на чертеже:

27

O-RING

Заводской номер: S621-012001 Количество на модель: 8
S621-012001
8
31

Номер детали на чертеже:

31

GROMMET

Заводской номер: S760-102200 Количество на модель: 2
S760-102200
2
42

Номер детали на чертеже:

42

Clamp-Band

Заводской номер: S552-102370 Количество на модель: 10
S552-102370
10
46

Номер детали на чертеже:

46

Hose Assy-Orfs 0X0

Заводской номер: P913-044037 Количество на модель: 1
P913-044037
1
48

Номер детали на чертеже:

48

Elbow-45,Orfs

Заводской номер: X530-110002 Количество на модель: 2
X530-110002
2
49

Номер детали на чертеже:

49

Plug-Hex

Заводской номер: P220-110102 Количество на модель: 4
P220-110102
4
LOWER HYD PIPING 1 (F/BLD R/OUT, -#0309) R140W-9 LOWER HYD PIPING 2 (F/BLD R/OUT, -#0309) R140W-9
