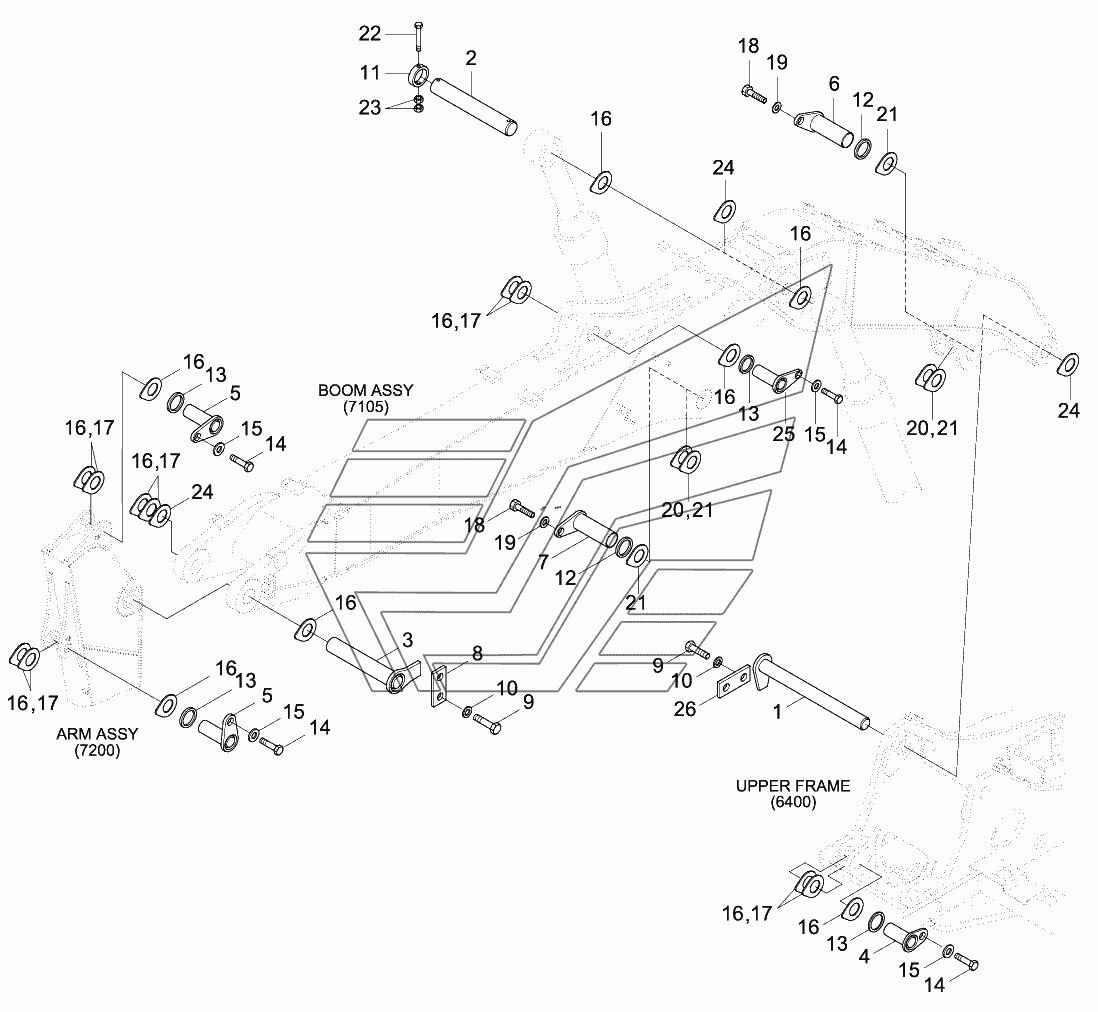

BOOM MOUNTING (ADJUST BOOM) R140W-9. Каталог 2013г.

BOOM MOUNTING (4.6M, STD) R140W-9 BOOM (4.6M, STD) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61Q4-01010 Количество на модель: 1
61Q4-01010
1
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61Q4-11011 Количество на модель: 1
61Q4-11011
1
2

Номер детали на чертеже:

2

Pin Assy

Заводской номер: 61E6-11021 Количество на модель: 1
61E6-11021
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 61Q4-01020 Количество на модель: 1
61Q4-01020
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61Q4-01120 Количество на модель: 1
61Q4-01120
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61Q4-11120 Количество на модель: 1
61Q4-11120
1
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61Q4-02400 Количество на модель: 2
61Q4-02400
2
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61Q4-01400 Количество на модель: 2
61Q4-01400
2
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61Q4-01420 Количество на модель: 2
61Q4-01420
2
6

Номер детали на чертеже:

6

Pin Assy

Заводской номер: 61Q4-01430 Количество на модель: 1
61Q4-01430
1
7

Номер детали на чертеже:

7

Pin Assy

Заводской номер: 61Q4-01440 Количество на модель: 1
61Q4-01440
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 61Q4-10700 Количество на модель: 1
61Q4-10700
1
9

Номер детали на чертеже:

9

Bolt-Hex

Заводской номер: S017-120256 Количество на модель: 4
S017-120256
4
10

Номер детали на чертеже:

10

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 4
S411-120006
4
11

Номер детали на чертеже:

11

Stopper-Pin

Заводской номер: 61Q4-19010 Количество на модель: 2
61Q4-19010
2
12

Номер детали на чертеже:

12

Spacer-Pin

Заводской номер: 61Q4-19020 Количество на модель: 2
61Q4-19020
2
12

Номер детали на чертеже:

12

Spacer-Pin

Заводской номер: 61Q8-00190 Количество на модель: 2
61Q8-00190
2
13

Номер детали на чертеже:

13

Spacer-Pin

Заводской номер: 61N8-00140 Количество на модель: 5
61N8-00140
5
13

Номер детали на чертеже:

13

Spacer-Pin

Заводской номер: 61Q8-00130 Количество на модель: 5
61Q8-00130
5
14

Номер детали на чертеже:

14

Bolt-Hex

Заводской номер: S017-16025D Количество на модель: 5
S017-16025D
5
15

Номер детали на чертеже:

15

Washer-Hardened

Заводской номер: 61N8-00310 Количество на модель: 5
61N8-00310
5
16

Номер детали на чертеже:

16

Shim-Polymer

Заводской номер: S993-070140 Количество на модель: 16
S993-070140
16
16

Номер детали на чертеже:

16

Shim

Заводской номер: 62N4-08320 Количество на модель: 16
62N4-08320
16
17

Номер детали на чертеже:

17

Shim

Заводской номер: 62N4-08310 Количество на модель: 7
62N4-08310
7
17

Номер детали на чертеже:

17

Shim-Polymer

Заводской номер: S991-070140 Количество на модель: 7
S991-070140
7
18

Номер детали на чертеже:

18

BOLT-HEX

Заводской номер: S017-20030D Количество на модель: 2
S017-20030D
2
19

Номер детали на чертеже:

19

Washer-Hardened

Заводской номер: 61N8-00320 Количество на модель: 2
61N8-00320
2
20

Номер детали на чертеже:

20

Shim-Polymer

Заводской номер: S991-095160 Количество на модель: 2
S991-095160
2
20

Номер детали на чертеже:

20

Shim

Заводской номер: 61Q4-08310 Количество на модель: 2
61Q4-08310
2
21

Номер детали на чертеже:

21

Shim(20t)-Polymer

Заводской номер: S993-095160 Количество на модель: 4
S993-095160
4
21

Номер детали на чертеже:

21

Shim

Заводской номер: 61Q4-08320 Количество на модель: 2
61Q4-08320
2
22

Номер детали на чертеже:

22

Bolt-Hex

Заводской номер: S017-161606 Количество на модель: 2
S017-161606
2
23

Номер детали на чертеже:

23

NUT-HEX

Заводской номер: S205-16100B Количество на модель: 4
S205-16100B
4
24

Номер детали на чертеже:

24

Shim-Polymer

Заводской номер: S994-070140 Количество на модель: 3
S994-070140
3
24

Номер детали на чертеже:

24

Shim

Заводской номер: 62N4-08330 Количество на модель: 3
62N4-08330
3
25

Номер детали на чертеже:

25

Pin Assy

Заводской номер: 61N8-01411GG Количество на модель: 1
61N8-01411GG
1
25

Номер детали на чертеже:

25

Shim-Polymer

Заводской номер: 61N8-01411YL Количество на модель: 1
61N8-01411YL
1
26

Номер детали на чертеже:

26

Plate

Заводской номер: 61Q4-10711 Количество на модель: 1
61Q4-10711
1
BOOM MOUNTING (4.6M, STD) R140W-9 BOOM (4.6M, STD) R140W-9
