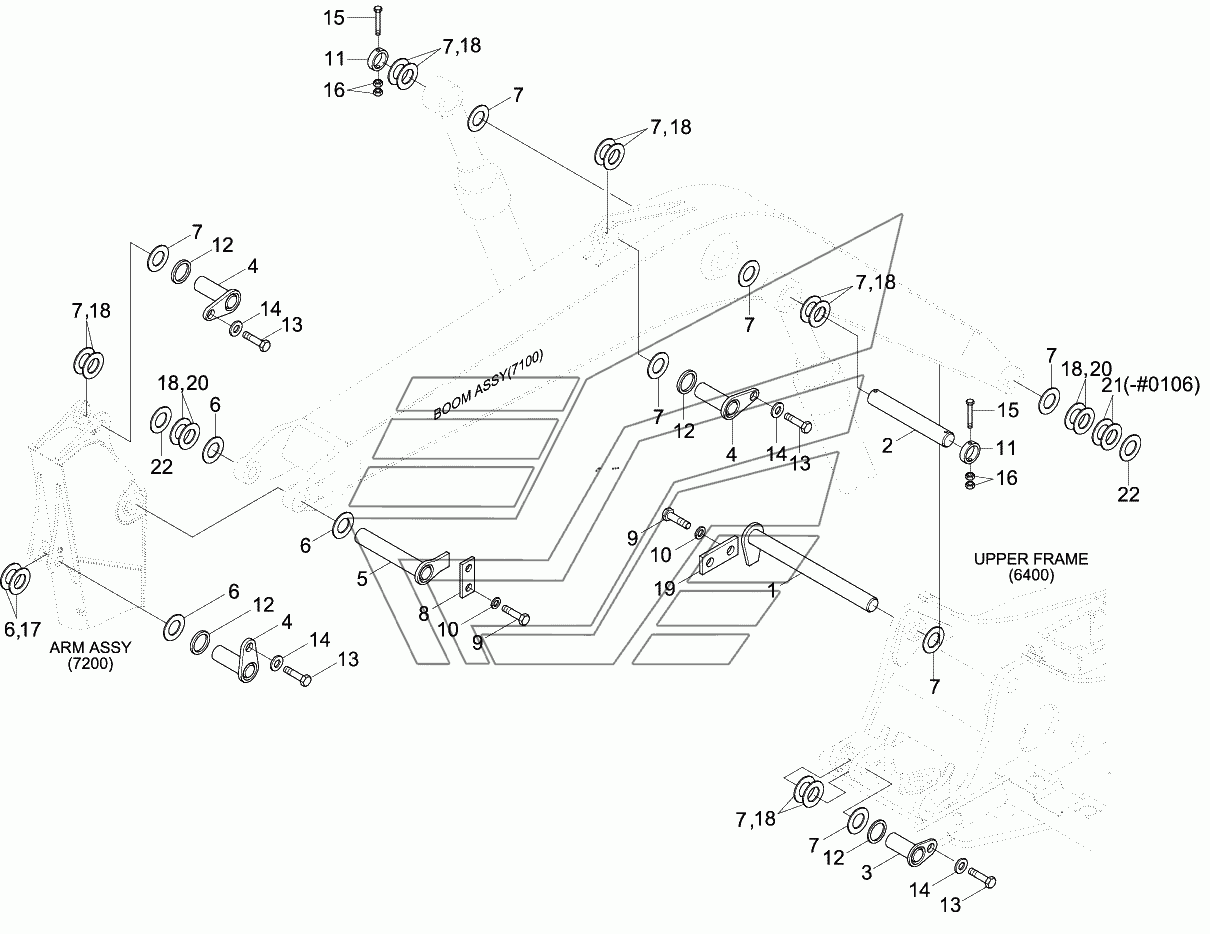

BOOM MOUNTING (4.6M, STD) R140W-9. Каталог 2013г.

OUTRIGGER MOUNTING-REAR R140W-9 BOOM MOUNTING (ADJUST BOOM) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
20
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61Q4-01010 Количество на модель: 1
61Q4-01010
1
1

Номер детали на чертеже:

1

Pin Assy

Заводской номер: 61Q4-11011 Количество на модель: 1
61Q4-11011
1
2

Номер детали на чертеже:

2

Pin Assy

Заводской номер: 61E6-11021 Количество на модель: 1
61E6-11021
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 61Q4-01020 Количество на модель: 1
61Q4-01020
1
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61Q4-02400 Количество на модель: 2
61Q4-02400
2
3

Номер детали на чертеже:

3

Pin Assy

Заводской номер: 61Q4-01400 Количество на модель: 2
61Q4-01400
2
4

Номер детали на чертеже:

4

Pin Assy

Заводской номер: 61Q4-01420 Количество на модель: 3
61Q4-01420
3
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61Q4-01120 Количество на модель: 1
61Q4-01120
1
5

Номер детали на чертеже:

5

Pin Assy

Заводской номер: 61Q4-11120 Количество на модель: 1
61Q4-11120
1
6

Номер детали на чертеже:

6

Shim(20t)-Polymer

Заводской номер: S993-070135 Количество на модель: 2
S993-070135
2
6

Номер детали на чертеже:

6

Shim

Заводской номер: 62N4-08120 Количество на модель: 2
62N4-08120
2
7

Номер детали на чертеже:

7

Shim

Заводской номер: 62N4-08320 Количество на модель: 12
62N4-08320
12
7

Номер детали на чертеже:

7

Shim-Polymer

Заводской номер: S993-070140 Количество на модель: 14
S993-070140
14
8

Номер детали на чертеже:

8

Plate

Заводской номер: 61Q4-10700 Количество на модель: 1
61Q4-10700
1
9

Номер детали на чертеже:

9

Bolt-Hex

Заводской номер: S017-120256 Количество на модель: 4
S017-120256
4
10

Номер детали на чертеже:

10

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 4
S411-120006
4
11

Номер детали на чертеже:

11

Stopper-Pin

Заводской номер: 61Q4-19010 Количество на модель: 2
61Q4-19010
2
12

Номер детали на чертеже:

12

Spacer-Pin

Заводской номер: 61N8-00140 Количество на модель: 5
61N8-00140
5
12

Номер детали на чертеже:

12

Spacer-Pin

Заводской номер: 61Q8-00130 Количество на модель: 5
61Q8-00130
5
13

Номер детали на чертеже:

13

Bolt-Hex

Заводской номер: S017-16025D Количество на модель: 5
S017-16025D
5
14

Номер детали на чертеже:

14

Washer-Hardened

Заводской номер: 61N8-00310 Количество на модель: 5
61N8-00310
5
15

Номер детали на чертеже:

15

Bolt-Hex

Заводской номер: S017-161606 Количество на модель: 2
S017-161606
2
16

Номер детали на чертеже:

16

NUT-HEX

Заводской номер: S205-16100B Количество на модель: 4
S205-16100B
4
17

Номер детали на чертеже:

17

Shim(10t)-Polymer

Заводской номер: S991-070135 Количество на модель: 1
S991-070135
1
17

Номер детали на чертеже:

17

Shim

Заводской номер: 62N4-08100 Количество на модель: 1
62N4-08100
1
18

Номер детали на чертеже:

18

Shim-Polymer

Заводской номер: S991-070140 Количество на модель: 8
S991-070140
8
18

Номер детали на чертеже:

18

Shim

Заводской номер: 62N4-08310 Количество на модель: 6
62N4-08310
6
19

Номер детали на чертеже:

19

Plate

Заводской номер: 61Q4-10711 Количество на модель: 1
61Q4-10711
1
20

Номер детали на чертеже:

20

Shim

Заводской номер: 62N4-08330 Количество на модель: 2
62N4-08330
2
20

Номер детали на чертеже:

20

Shim-Polymer

Заводской номер: S994-070140 Количество на модель: 2
S994-070140
2
22

Номер детали на чертеже:

22

Shim-Polymer

Заводской номер: S992-070140 Количество на модель: 2
S992-070140
2
