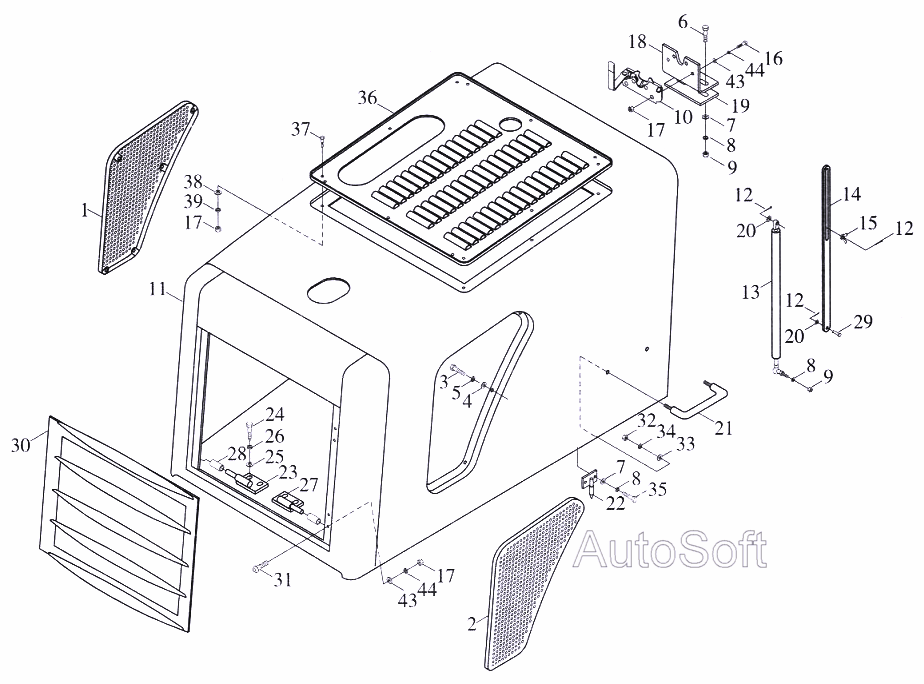

Облицовка Foton-FL936F. Каталог 2007г.

Система кондиционирования Foton-FL936F Облицовка Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Решетка левая

Заводской номер: 9D632-4702000 Количество на модель: 1
9D632-4702000
1
2

Номер детали на чертеже:

2

Решетка правая

Заводской номер: 9D632-4703000 Количество на модель: 1
9D632-4703000
1
3

Номер детали на чертеже:

3

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 10
GB/T5783
10
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 10
GB/T97.1
10
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB/T93 Количество на модель: 10
GB/T93
10
9

Номер детали на чертеже:

9

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
10

Номер детали на чертеже:

10

Замок облицовки (кожуха)

Заводской номер: 9F20-473000 Количество на модель: 1
9F20-473000
1
11

Номер детали на чертеже:

11

Облицовка в сборе (кожух)

Заводской номер: 9D510-4701000 Количество на модель: 1
9D510-4701000
1
12

Номер детали на чертеже:

12

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 6
GB/T91
6
13

Номер детали на чертеже:

13

Амортизатор

Заводской номер: 9D20-47B2000 Количество на модель: 2
9D20-47B2000
2
14

Номер детали на чертеже:

14

Направляющая

Заводской номер: 9D20-470001 Количество на модель: 2
9D20-470001
2
15

Номер детали на чертеже:

15

Гайка тарельчатая М10

Заводской номер: GB/T62 Количество на модель: 2
GB/T62
2
18

Номер детали на чертеже:

18

Фиксатор замка облицовки (кожуха)

Заводской номер: 9D632-4700003 Количество на модель: 1
9D632-4700003
1
19

Номер детали на чертеже:

19

Прокладка регулирующая

Заводской номер: 9D20-47B0009 Количество на модель:
9D20-47B0009
21

Номер детали на чертеже:

21

Ручка на облицовке (кожухе)

Заводской номер: 9F20-472700 Количество на модель: 2
9F20-472700
2
22

Номер детали на чертеже:

22

Детали штифта-ловителя

Заводской номер: 9F20-470100 Количество на модель: 2
9F20-470100
2
23

Номер детали на чертеже:

23

Детали правой петли

Заводской номер: 9D20-474000 Количество на модель: 1
9D20-474000
1
27

Номер детали на чертеже:

27

Детали левой петли

Заводской номер: 9D20-475000 Количество на модель: 1
9D20-475000
1
28

Номер детали на чертеже:

28

Валик-втулка

Заводской номер: 9F20-470002 Количество на модель: 2
9F20-470002
2
29

Номер детали на чертеже:

29

Валик фиксирующий В8х40

Заводской номер: GB/T882 Количество на модель: 2
GB/T882
2
30

Номер детали на чертеже:

30

Решетка радиатора

Заводской номер: 9D510-4702500 Количество на модель: 1
9D510-4702500
1
31

Номер детали на чертеже:

31

Винт М6х30

Заводской номер: GB/T70.2 Количество на модель: 4
GB/T70.2
4
36

Номер детали на чертеже:

36

Крышка верхняя облицовки (кожуха)

Заводской номер: 9D632-4700005 Количество на модель: 1
9D632-4700005
1
