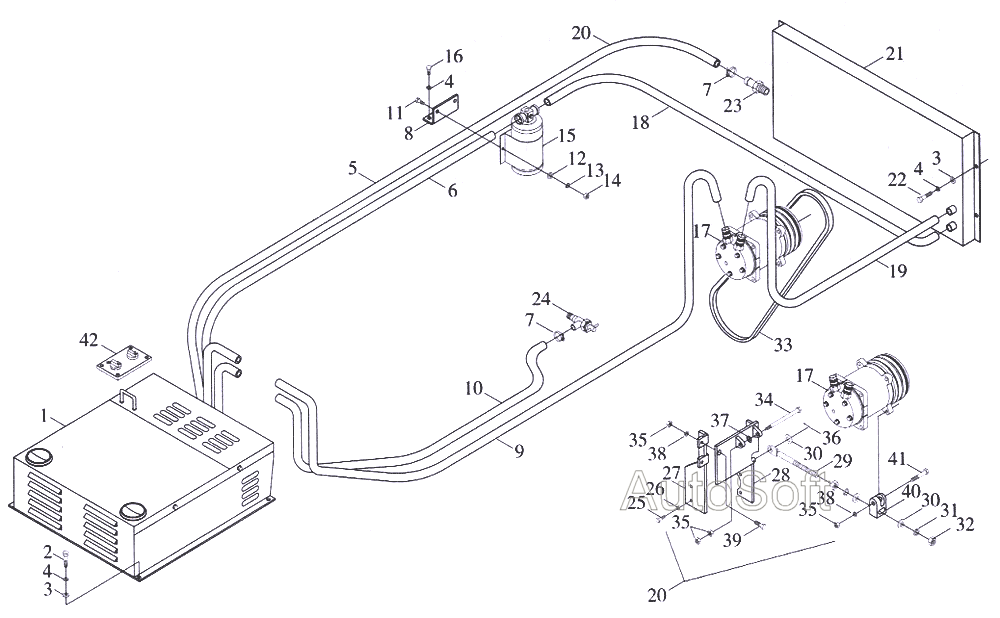

Система кондиционирования Foton-FL936F. Каталог 2007г.

Система кондиционирования Foton-FL936F Облицовка Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кондиционер в сборе

Заводской номер: 9D620-6802000 Количество на модель: 1
9D620-6802000
1
2

Номер детали на чертеже:

2

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 8
GB/T97.1
8
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB/T93 Количество на модель: 10
GB/T93
10
5

Номер детали на чертеже:

5

Трубка водяная Ф16

Заводской номер: 9F820-6800002 Количество на модель: 1
9F820-6800002
1
6

Номер детали на чертеже:

6

Трубка между гидроаккумулятором и испарителем

Заводской номер: 9D630-6806000 Количество на модель: 1
9D630-6806000
1
7

Номер детали на чертеже:

7

Хомут Ф19-25

Заводской номер: 9F820-6800004 Количество на модель: 4
9F820-6800004
4
8

Номер детали на чертеже:

8

Планка монтажная гидроаккумулятора

Заводской номер: 9D620-6800001 Количество на модель: 1
9D620-6800001
1
9

Номер детали на чертеже:

9

Трубка между испарителем и компрессором

Заводской номер: 9D630-6802000 Количество на модель: 1
9D630-6802000
1
10

Номер детали на чертеже:

10

Трубка водяная Ф16

Заводской номер: 9F820-6800001 Количество на модель: 1
9F820-6800001
1
14

Номер детали на чертеже:

14

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
15

Номер детали на чертеже:

15

Гидроаккумулятор

Заводской номер: 9F820-6806000 Количество на модель: 1
9F820-6806000
1
17

Номер детали на чертеже:

17

Компрессор

Заводской номер: 9F820-6808000 Количество на модель: 1
9F820-6808000
1
18

Номер детали на чертеже:

18

Трубка между радиатором охлаждения и гидроаккумулятором

Заводской номер: 9D630-6803000 Количество на модель: 1
9D630-6803000
1
19

Номер детали на чертеже:

19

Трубка между компрессором и радиатором охлаждения

Заводской номер: 9D630-6804000 Количество на модель: 1
9D630-6804000
1
20

Номер детали на чертеже:

20

Сборка компрессора

Заводской номер: 9D630-6801000 Количество на модель: 1
9D630-6801000
1
21

Номер детали на чертеже:

21

Радиатор охлаждения

Заводской номер: 9D630-6805000 Количество на модель: 1
9D630-6805000
1
23

Номер детали на чертеже:

23

Соединение для конденсата калорифера

Заводской номер: 9D501-6700001 Количество на модель: 1
9D501-6700001
1
24

Номер детали на чертеже:

24

Клапан калорифера водоприемный

Заводской номер: 9F820-6811000 Количество на модель: 1
9F820-6811000
1
27

Номер детали на чертеже:

27

Пластина крепления компрессора вспомогательная

Заводской номер: 9D630-6801100 Количество на модель: 1
9D630-6801100
1
28

Номер детали на чертеже:

28

Пластина крепления компрессора основная

Заводской номер: 9D630-6801200 Количество на модель: 1
9D630-6801200
1
29

Номер детали на чертеже:

29

Болт-пирон регулирующий

Заводской номер: 9D620-6801002 Количество на модель: 1
9D620-6801002
1
30

Номер детали на чертеже:

30

Шайба 14

Заводской номер: GB/T95 Количество на модель: 2
GB/T95
2
33

Номер детали на чертеже:

33

Ремень клиновой привода компрессора

Заводской номер: 9D630-6801001 Количество на модель: 1
9D630-6801001
1
34

Номер детали на чертеже:

34

Болт-пирон M10х130

Заводской номер: 9D630-6801002 Количество на модель: 1
9D630-6801002
1
36

Номер детали на чертеже:

36

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 1
GB/T91
1
37

Номер детали на чертеже:

37

Прокладка регулирующая

Заводской номер: 9D630-6801003 Количество на модель:
9D630-6801003
40

Номер детали на чертеже:

40

Блок регулирующий

Заводской номер: 9F820-6801001 Количество на модель: 1
9F820-6801001
1
42

Номер детали на чертеже:

42

Панель управления кондиционера

Заводской номер: 9F820-6802000 Количество на модель: 1
9F820-6802000
1
