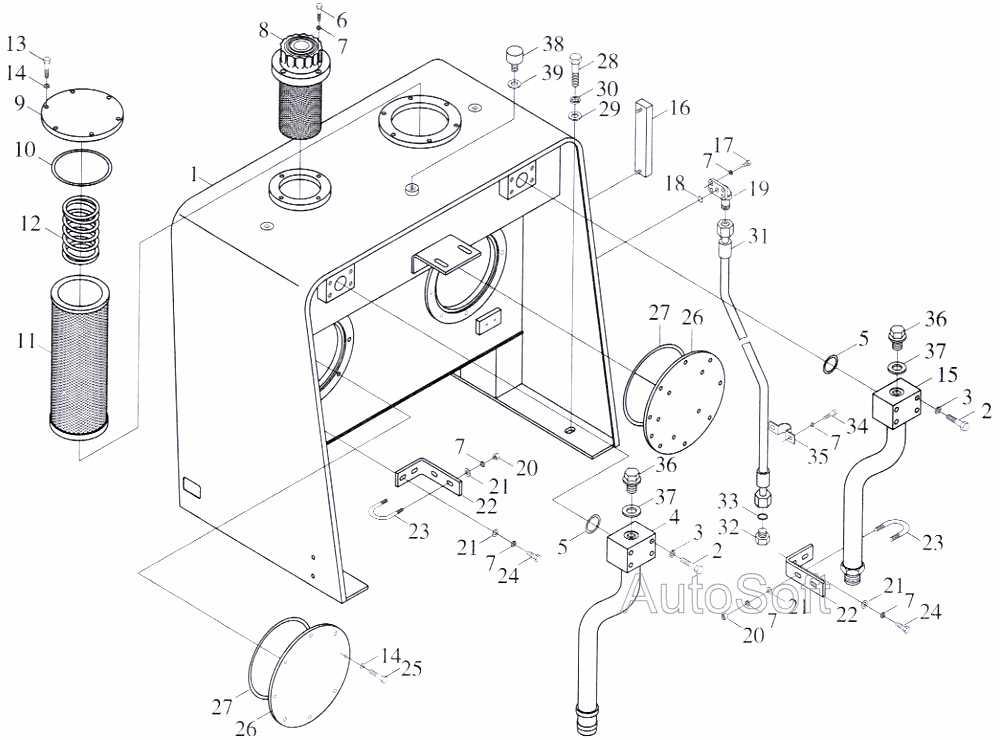

Бак гидросистемы Foton-FL936F. Каталог 2007г.

Гидросистема поворота Foton-FL936F Бак гидросистемы Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак

Заводской номер: 9D636-5801000 Количество на модель: 1
9D636-5801000
1
2

Номер детали на чертеже:

2

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 8
GB/T5782
8
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 8
GB/T93
8
4

Номер детали на чертеже:

4

Трубка маслососная

Заводской номер: 9D636-5802000 Количество на модель: 1
9D636-5802000
1
5

Номер детали на чертеже:

5

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 2
GB/T3452.1
2
8

Номер детали на чертеже:

8

Фильтр воздушный (SFM323L)

Заводской номер: 9F20-585000A Количество на модель: 1
9F20-585000A
1
9

Номер детали на чертеже:

9

Крышка фильтр-пакета

Заводской номер: 9D20-583000 Количество на модель: 1
9D20-583000
1
11

Номер детали на чертеже:

11

Фильтр-пакет откачки

Заводской номер: 9D510-5805000 Количество на модель: 1
9D510-5805000
1
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 9D20-580001 Количество на модель: 1
9D20-580001
1
13

Номер детали на чертеже:

13

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 6
GB/T5783
6
15

Номер детали на чертеже:

15

Труба откачки стальная

Заводской номер: 9D636-5803000 Количество на модель: 1
9D636-5803000
1
16

Номер детали на чертеже:

16

Измеритель масляного уровня

Заводской номер: 9F20-583000 Количество на модель: 1
9F20-583000
1
17

Номер детали на чертеже:

17

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 4
GB/T70.1
4
19

Номер детали на чертеже:

19

Соединитель стальной трубы выпуска масла

Заводской номер: 9D510-5804000 Количество на модель: 1
9D510-5804000
1
20

Номер детали на чертеже:

20

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
21

Номер детали на чертеже:

21

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 12
GB/T97.1
12
22

Номер детали на чертеже:

22

Кронштейн (уголок) длинный

Заводской номер: 9D510-5800006 Количество на модель: 2
9D510-5800006
2
23

Номер детали на чертеже:

23

Болт типа "U"

Заводской номер: 9D510-5800002 Количество на модель: 2
9D510-5800002
2
26

Номер детали на чертеже:

26

Крышка фланца

Заводской номер: 9D510-5800003 Количество на модель: 2
9D510-5800003
2
31

Номер детали на чертеже:

31

Шланг откачки

Заводской номер: 9D510-5806000 Количество на модель: 1
9D510-5806000
1
32

Номер детали на чертеже:

32

Болт-заглушка

Заводской номер: 9D510-5800005 Количество на модель: 1
9D510-5800005
1
35

Номер детали на чертеже:

35

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 2
9D510-5800004
2
36

Номер детали на чертеже:

36

Болт-пробка М22х1.5

Заводской номер: JВ1000-77 Количество на модель: 2
JВ1000-77
2
37

Номер детали на чертеже:

37

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 2
JB/T982
2
38

Номер детали на чертеже:

38

Фильтр воздушный (C-G3/4)

Заводской номер: 9D510-5807000 Количество на модель: 1
9D510-5807000
1
