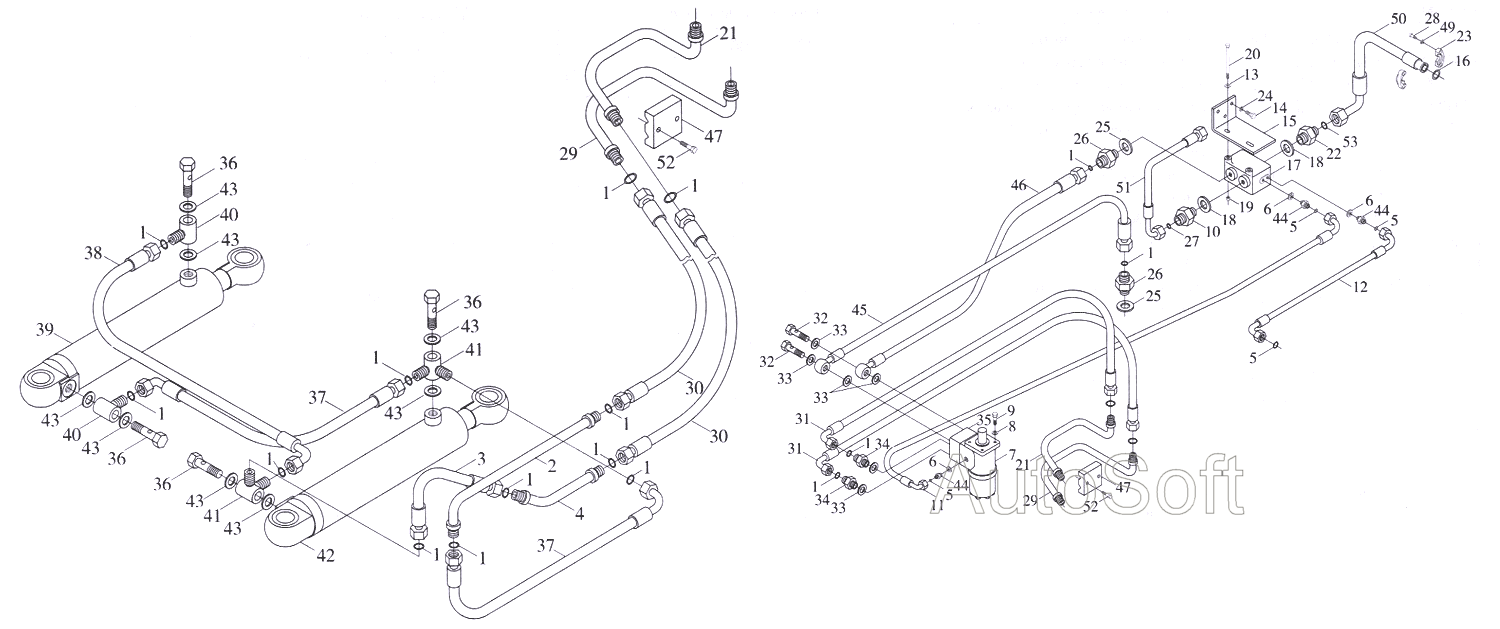

Гидросистема поворота Foton-FL936F. Каталог 2007г.

Гидросистема поворота Foton-FL936F Бак гидросистемы Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 18
GB/T3452.1
18
2

Номер детали на чертеже:

2

Трубка впускная твердая поворотного цилиндра

Заводской номер: 9D20-542000 Количество на модель: 1
9D20-542000
1
3

Номер детали на чертеже:

3

Шланг впускной поворотного цилиндра

Заводской номер: 9D20-540200 Количество на модель: 1
9D20-540200
1
4

Номер детали на чертеже:

4

Трубка впускная твердая поворотного цилиндра

Заводской номер: 9D20-541900 Количество на модель: 1
9D20-541900
1
6

Номер детали на чертеже:

6

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 3
JB/T982
3
7

Номер детали на чертеже:

7

Инфлектор BZZ5-E400B

Заводской номер: 9D20-540500 Количество на модель: 1
9D20-540500
1
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
9

Номер детали на чертеже:

9

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
10

Номер детали на чертеже:

10

Соединение

Заводской номер: 9D20-540009 Количество на модель: 1
9D20-540009
1
11

Номер детали на чертеже:

11

Трубка контролирующая

Заводской номер: 9D20-541400 Количество на модель: 1
9D20-541400
1
12

Номер детали на чертеже:

12

Трубка откачки лидерского клапана

Заводской номер: 9D20-540700 Количество на модель: 1
9D20-540700
1
15

Номер детали на чертеже:

15

Планка

Заводской номер: 9D20-540003 Количество на модель: 1
9D20-540003
1
17

Номер детали на чертеже:

17

Клапан преимущественный YXL-F160L

Заводской номер: 9D20-541800 Количество на модель: 1
9D20-541800
1
19

Номер детали на чертеже:

19

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
20

Номер детали на чертеже:

20

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
21

Номер детали на чертеже:

21

Колено

Заводской номер: 9D20-541000 Количество на модель: 1
9D20-541000
1
22

Номер детали на чертеже:

22

Соединение

Заводской номер: 9D20-540001 Количество на модель: 1
9D20-540001
1
23

Номер детали на чертеже:

23

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
24

Номер детали на чертеже:

24

Шайба 12

Заводской номер: GB/T93 Количество на модель: 7
GB/T93
7
26

Номер детали на чертеже:

26

Соединение

Заводской номер: 9D20-540004 Количество на модель: 2
9D20-540004
2
28

Номер детали на чертеже:

28

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 4
GB/T70.1
4
29

Номер детали на чертеже:

29

Колено

Заводской номер: 9D20-541100 Количество на модель: 1
9D20-541100
1
30

Номер детали на чертеже:

30

Шланг средний

Заводской номер: 9D20-540400 Количество на модель: 2
9D20-540400
2
31

Номер детали на чертеже:

31

Шланг выпускной инфлектора

Заводской номер: 9D20-541200 Количество на модель: 2
9D20-541200
2
32

Номер детали на чертеже:

32

Болт артикуляции (соединительный)

Заводской номер: 9D20-540005 Количество на модель: 2
9D20-540005
2
34

Номер детали на чертеже:

34

Соединение

Заводской номер: 9D20-540006 Количество на модель: 2
9D20-540006
2
35

Номер детали на чертеже:

35

Блок клапана составной FKBR

Заводской номер: 9D20-541300 Количество на модель: 1
9D20-541300
1
36

Номер детали на чертеже:

36

Болт артикуляции (соединительный)

Заводской номер: 9D20-540007 Количество на модель: 4
9D20-540007
4
37

Номер детали на чертеже:

37

Шланг впускной инфлектора

Заводской номер: 9D20-540300 Количество на модель: 1
9D20-540300
1
38

Номер детали на чертеже:

38

Шланг между цилиндрами

Заводской номер: 9D20-541600 Количество на модель: 1
9D20-541600
1
39

Номер детали на чертеже:

39

Цилиндр поворотный правый

Заводской номер: 9D20-542400 Количество на модель: 1
9D20-542400
1
40

Номер детали на чертеже:

40

Соединение

Заводской номер: 9D20-541500A Количество на модель: 2
9D20-541500A
2
41

Номер детали на чертеже:

41

Соединение трехходовое

Заводской номер: 9D20-541700A Количество на модель: 2
9D20-541700A
2
42

Номер детали на чертеже:

42

Цилиндр поворотный левый

Заводской номер: 9D20-542300 Количество на модель: 1
9D20-542300
1
44

Номер детали на чертеже:

44

Соединение

Заводской номер: 9D20-540008a Количество на модель: 3
9D20-540008a
3
45

Номер детали на чертеже:

45

Трубка откачки

Заводской номер: 9D20-540600 Количество на модель: 1
9D20-540600
1
46

Номер детали на чертеже:

46

Маслотрубка впускная инфлектора

Заводской номер: 9D20-540900 Количество на модель: 1
9D20-540900
1
47

Номер детали на чертеже:

47

Замок трубки

Заводской номер: 9D20-540010 Количество на модель: 2
9D20-540010
2
50

Номер детали на чертеже:

50

Шланг выхода из насоса

Заводской номер: 9D20-540800 Количество на модель: 1
9D20-540800
1
51

Номер детали на чертеже:

51

Трубка сливания

Заводской номер: 9D20-542200 Количество на модель: 1
9D20-542200
1
