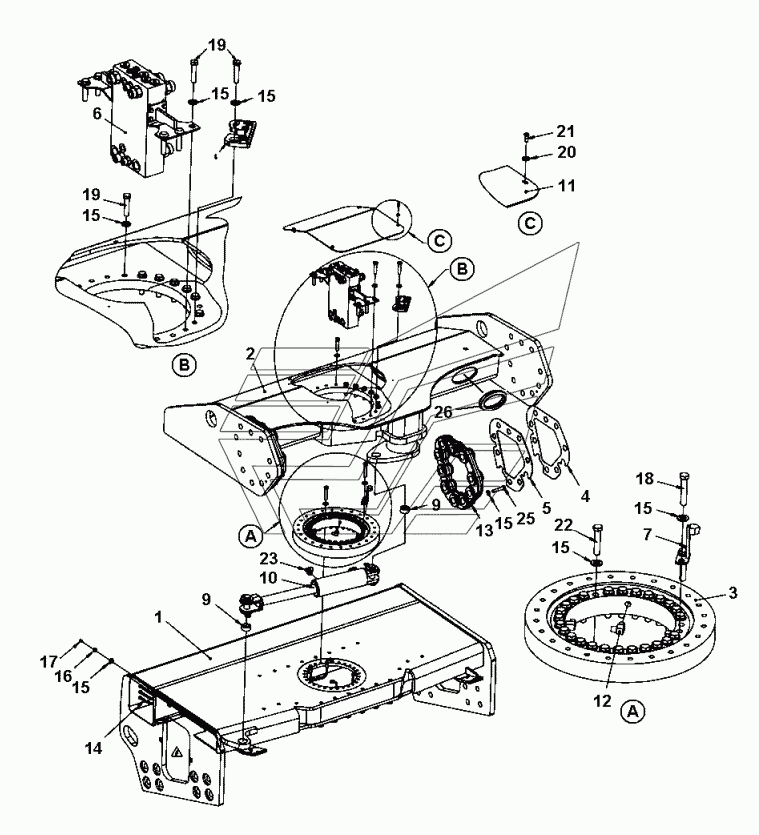

Frame 393288B Dynapac CC224HF. Каталог 2012г.

End frame, rear offset 393131A Dynapac CC224HF Connection block 393269A Dynapac CC224HF

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Yoke

Заводской номер: 4700393282 Количество на модель: 1
4700393282
1
2

Номер детали на чертеже:

2

Frame

Заводской номер: 4700393132 Количество на модель: 1
4700393132
1
3

Номер детали на чертеже:

3

Bearing

Заводской номер: 4700359192 Количество на модель: 1
4700359192
1
4

Номер детали на чертеже:

4

Shim

Заводской номер: 4700392916 Количество на модель: N
4700392916
N
5

Номер детали на чертеже:

5

Shim

Заводской номер: 4700392917 Количество на модель: N
4700392917
N
6

Номер детали на чертеже:

6

Connection block

Заводской номер: 393269A Количество на модель: 1
393269A
1
7

Номер детали на чертеже:

7

Cam

Заводской номер: 4700395694 Количество на модель: 1
4700395694
1
8

Номер детали на чертеже:

8

Micro switch

Заводской номер: 395695 Количество на модель: 1
395695
1
9

Номер детали на чертеже:

9

Radial spherical plain bearing

Заводской номер: 4700379630 Количество на модель: 2
4700379630
2
10

Номер детали на чертеже:

10

Hydraulic cylinder

Заводской номер: 4700392531 Количество на модель: 1
4700392531
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: 4700379987 Количество на модель: 1
4700379987
1
12

Номер детали на чертеже:

12

Elbow 90°

Заводской номер: 4700373183 Количество на модель: 4
4700373183
4
13

Номер детали на чертеже:

13

Spacer

Заводской номер: 4700392843 Количество на модель: 2
4700392843
2
14

Номер детали на чертеже:

14

Hydraulic hose

Заводской номер: 4700393360 Количество на модель: 4
4700393360
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 4700904231 Количество на модель: 60
4700904231
60
16

Номер детали на чертеже:

16

Hexagon nut

Заводской номер: 4700903831 Количество на модель: 4
4700903831
4
17

Номер детали на чертеже:

17

Grease fitting

Заводской номер: 4700926214 Количество на модель: 4
4700926214
4
18

Номер детали на чертеже:

18

Hexagon head screw m

Заводской номер: 4700947712 Количество на модель: 2
4700947712
2
19

Номер детали на чертеже:

19

Screw

Заводской номер: 4700925519 Количество на модель: 24
4700925519
24
20

Номер детали на чертеже:

20

Washer

Заводской номер: 4700603001 Количество на модель: 4
4700603001
4
21

Номер детали на чертеже:

21

Screw

Заводской номер: 4700904206 Количество на модель: 4
4700904206
4
22

Номер детали на чертеже:

22

Hex. screw

Заводской номер: 4700500175 Количество на модель: 26
4700500175
26
23

Номер детали на чертеже:

23

Elbow 90, O-ring

Заводской номер: 4700791398 Количество на модель: 2
4700791398
2
25

Номер детали на чертеже:

25

Screw

Заводской номер: 4700500049 Количество на модель: 4
4700500049
4
26

Номер детали на чертеже:

26

Hose guard

Заводской номер: 4700395653 Количество на модель: 2
4700395653
2
