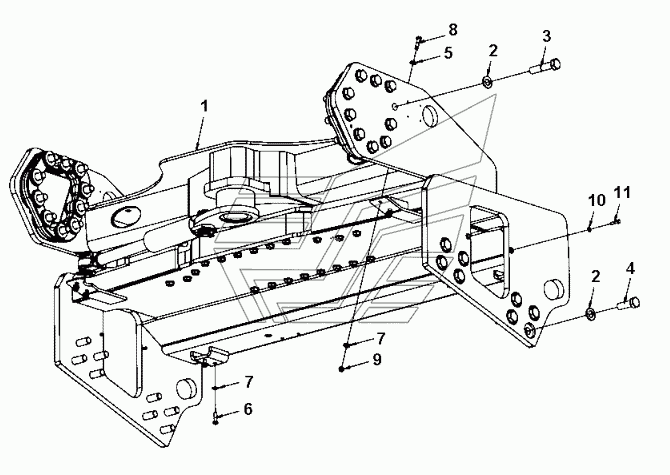

End frame, rear offset 393131A Dynapac CC224HF. Каталог 2012г.

End frame, rear 393104 Dynapac CC224HF Frame 393288B Dynapac CC224HF

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 393288B Количество на модель: 1
393288B
1
2

Номер детали на чертеже:

2

Steel plain washer

Заводской номер: 4700904234 Количество на модель: 36
4700904234
36
3

Номер детали на чертеже:

3

Hex. screw

Заводской номер: 4700500146 Количество на модель: 20
4700500146
20
4

Номер детали на чертеже:

4

Hex. screw

Заводской номер: 4700500289 Количество на модель: 16
4700500289
16
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904230 Количество на модель: 4
4700904230
4
6

Номер детали на чертеже:

6

Hexagon head screw

Заводской номер: 4700500030 Количество на модель: 4
4700500030
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4700904557 Количество на модель: 8
4700904557
8
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700500161 Количество на модель: 4
4700500161
4
9

Номер детали на чертеже:

9

Lock nut

Заводской номер: 4700791172 Количество на модель: 4
4700791172
4
10

Номер детали на чертеже:

10

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 4
4700904556
4
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 4
4700500047
4
