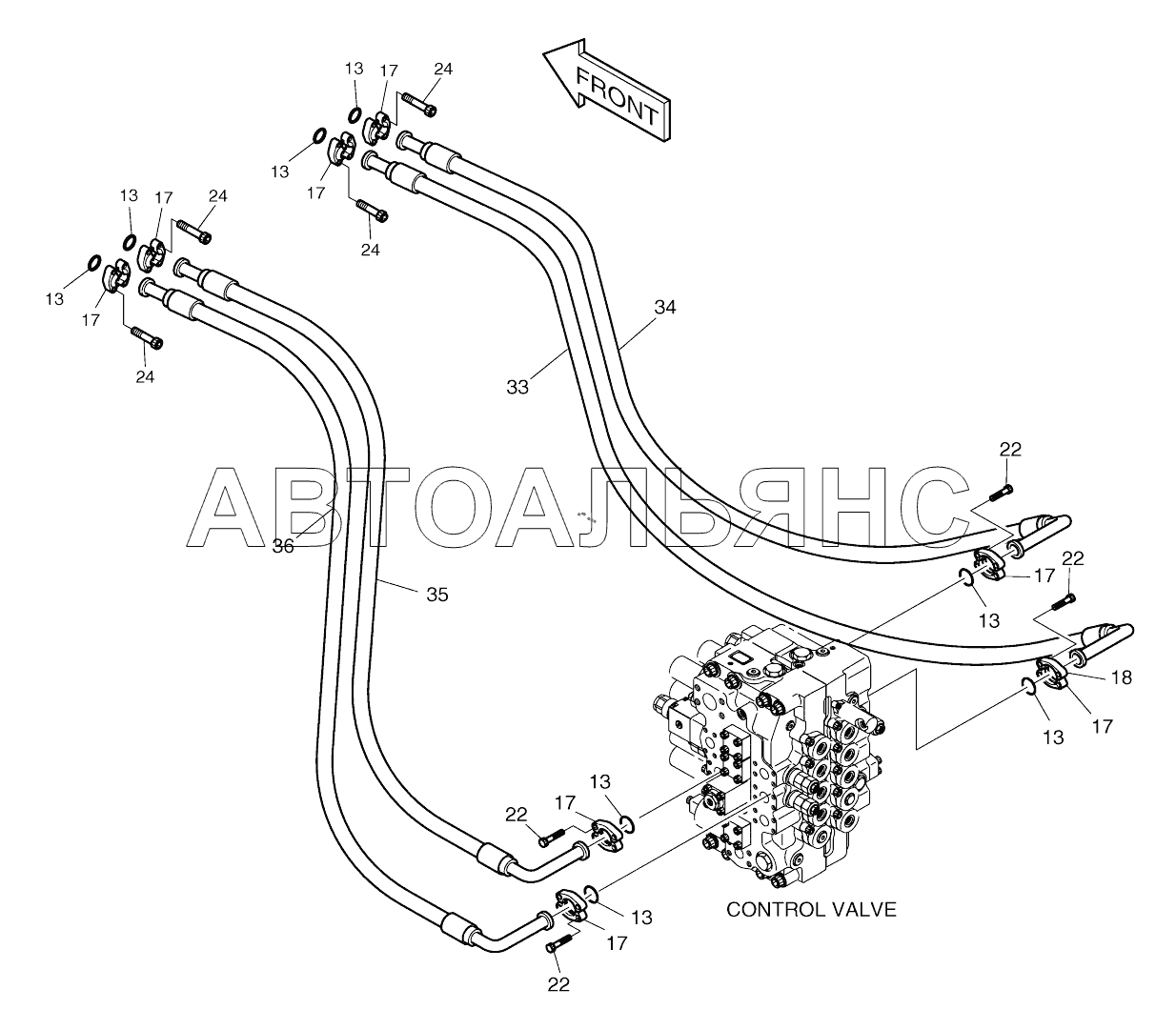

MAIN PIPING (3) SOLAR 255LC-V (DI EXP). Каталог 2017г.

MAIN PIPING (2) SOLAR 255LC-V (DI EXP) MAIN PIPING (4) SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main piping

Заводской номер: 400-00939A Количество на модель:
400-00939A

Номер детали на чертеже:

Piping, main

Заводской номер: 420212-00510 Количество на модель:
420212-00510
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 8
2180-1026D19
8
17

Номер детали на чертеже:

17

Flange

Заводской номер: 2181-9078 Количество на модель: 15
2181-9078
15
18

Номер детали на чертеже:

18

Flange

Заводской номер: 2181-9083 Количество на модель: 1
2181-9083
1
22

Номер детали на чертеже:

22

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 16
S2212266
16
24

Номер детали на чертеже:

24

BOLT;SOCKET M10X1.5X40

Заводской номер: S2212466 Количество на модель: 16
S2212466
16
33

Номер детали на чертеже:

33

Hose

Заводской номер: DS2040358 Количество на модель: 1
DS2040358
1
34

Номер детали на чертеже:

34

Hose

Заводской номер: DS2040357 Количество на модель: 1
DS2040357
1
35

Номер детали на чертеже:

35

Hose

Заводской номер: 2184-1100D143 Количество на модель: 1
2184-1100D143
1
36

Номер детали на чертеже:

36

Hose

Заводской номер: DS2040358 Количество на модель: 1
DS2040358
1
