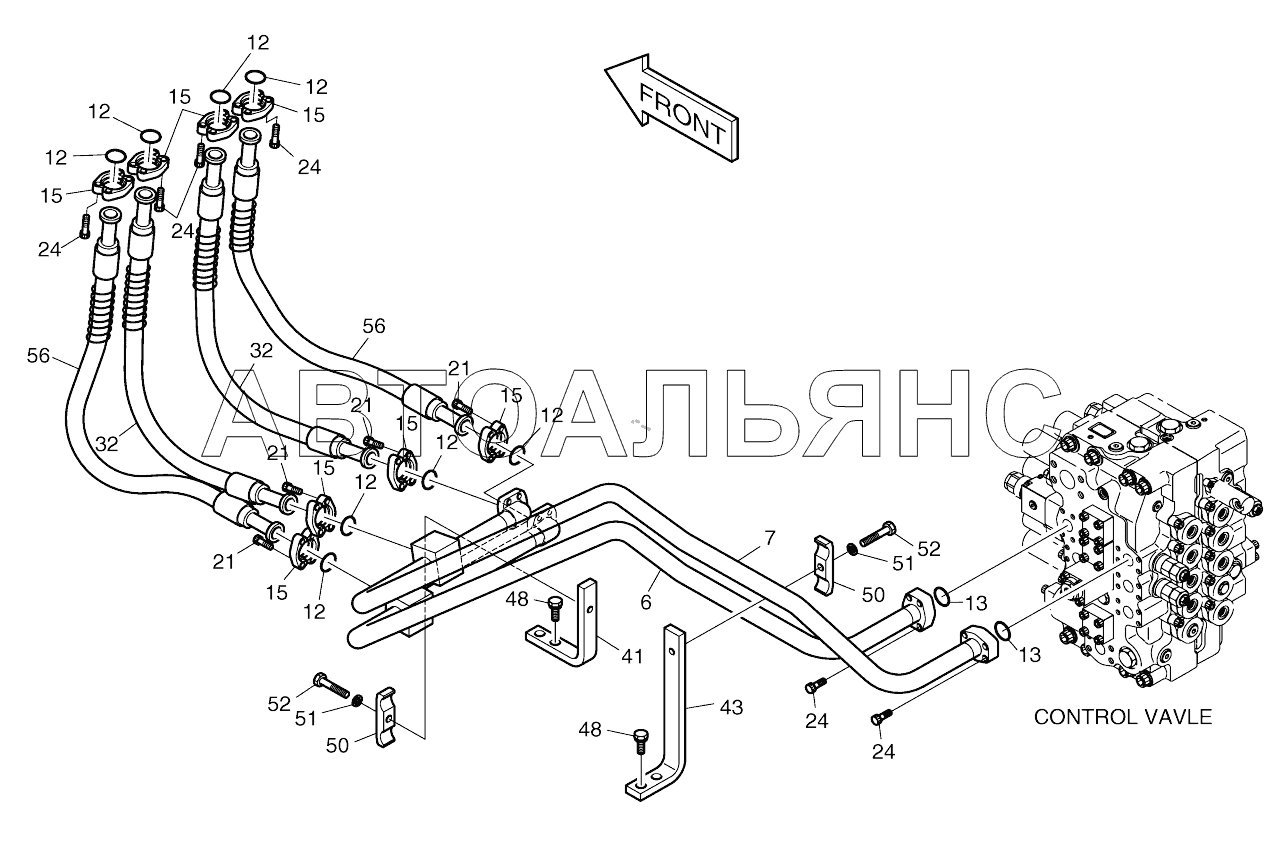

MAIN PIPING (2) SOLAR 255LC-V (DI EXP). Каталог 2017г.

MAIN PIPING (1) SOLAR 255LC-V (DI EXP) MAIN PIPING (3) SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main piping

Заводской номер: 400-00939A Количество на модель:
400-00939A

Номер детали на чертеже:

Piping, main

Заводской номер: 420212-00510 Количество на модель:
420212-00510
6

Номер детали на чертеже:

6

Pipe

Заводской номер: 140-01148 Количество на модель: 1
140-01148
1
7

Номер детали на чертеже:

7

Pipe

Заводской номер: 140-01149 Количество на модель: 1
140-01149
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 8
2180-1026D2
8
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 2
2180-1026D19
2
15

Номер детали на чертеже:

15

FLANGE

Заводской номер: 2181-9079 Количество на модель: 16
2181-9079
16
21

Номер детали на чертеже:

21

BOLT;SOCKET M10X1.5X25

Заводской номер: S2212066 Количество на модель: 16
S2212066
16
24

Номер детали на чертеже:

24

BOLT;SOCKET M10X1.5X40

Заводской номер: S2212466 Количество на модель: 24
S2212466
24
32

Номер детали на чертеже:

32

Hose

Заводской номер: 2184-1081D117 Количество на модель: 2
2184-1081D117
2
41

Номер детали на чертеже:

41

Bracket

Заводской номер: 2195-3525C Количество на модель: 1
2195-3525C
1
43

Номер детали на чертеже:

43

Plate

Заводской номер: 195-01942 Количество на модель: 1
195-01942
1
48

Номер детали на чертеже:

48

BOLT;SET

Заводской номер: 2120-2196D11 Количество на модель: 4
2120-2196D11
4
50

Номер детали на чертеже:

50

Clamp

Заводской номер: 2124-1025D5 Количество на модель: 2
2124-1025D5
2
51

Номер детали на чертеже:

51

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 2
S5102703
2
52

Номер детали на чертеже:

52

BOLT M12X1.75X65

Заводской номер: S0561053 Количество на модель: 2
S0561053
2
56

Номер детали на чертеже:

56

Hose

Заводской номер: 2184-1081D116 Количество на модель: 2
2184-1081D116
2
MAIN PIPING (1) SOLAR 255LC-V (DI EXP) MAIN PIPING (3) SOLAR 255LC-V (DI EXP)
