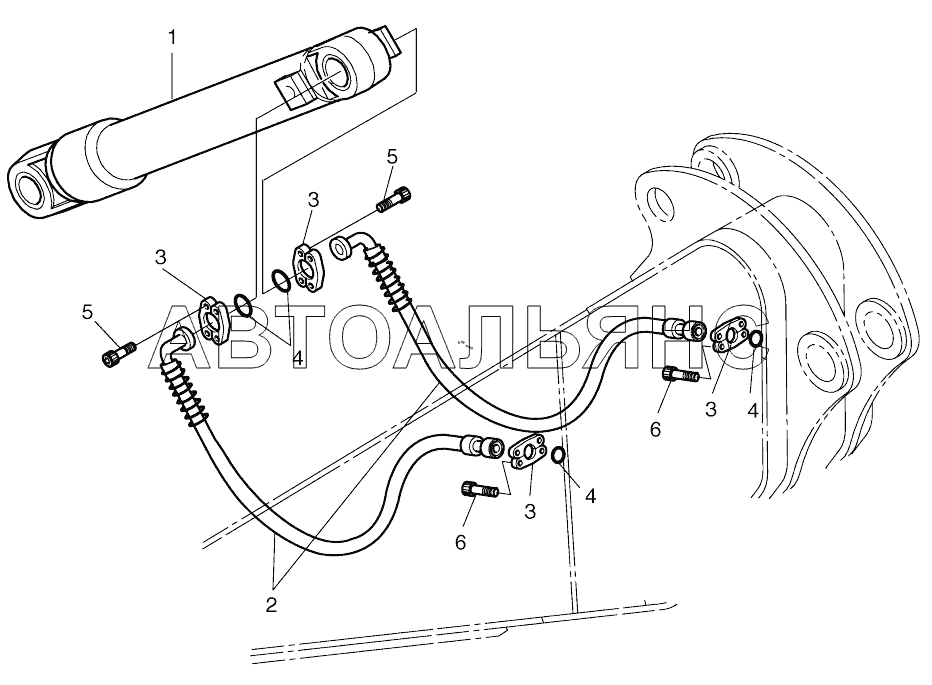

ARM PIPING - 2.0m SOLAR 255LC-V (DI EXP). Каталог 2017г.

BOOM PIPING - 5.3M SOLAR 255LC-V (DI EXP) ARM PIPING - 2.5m SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Arm piping

Заводской номер: 400-01070 Количество на модель: -
400-01070
-
1

Номер детали на чертеже:

1

Cylinder, bucket

Заводской номер: 440-00177 Количество на модель: 1
440-00177
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: 2184-1100D22 Количество на модель: 2
2184-1100D22
2
3

Номер детали на чертеже:

3

Flange

Заводской номер: 2181-9078 Количество на модель: 8
2181-9078
8
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 4
2180-1026D19
4
5

Номер детали на чертеже:

5

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 8
S2212266
8
6

Номер детали на чертеже:

6

BOLT;SOCKET M10X1.5X40

Заводской номер: S2212466 Количество на модель: 8
S2212466
8
