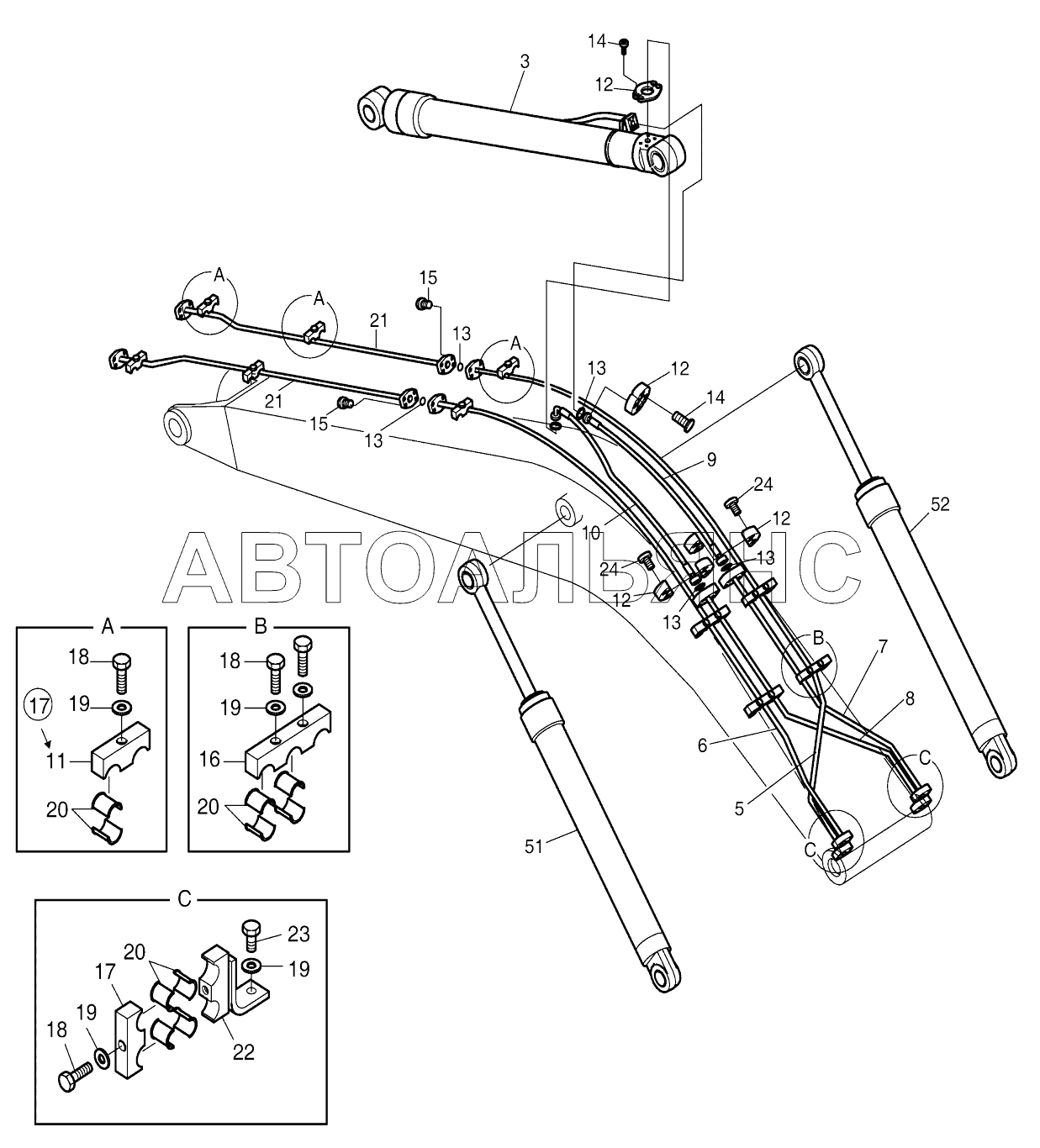

BOOM PIPING - 5.3M SOLAR 255LC-V (DI EXP). Каталог 2017г.

ARM - 3.5m SOLAR 255LC-V (DI EXP) ARM PIPING - 2.0m SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Front piping

Заводской номер: 400-01067 Количество на модель:
400-01067

Номер детали на чертеже:

Piping, boom

Заводской номер: 420212-06741 Количество на модель:
420212-06741

Номер детали на чертеже:

Piping, boom

Заводской номер: 420212-10889 Количество на модель:
420212-10889

Номер детали на чертеже:

Piping, boom

Заводской номер: 420212-10889A Количество на модель:
420212-10889A
3

Номер детали на чертеже:

3

Cylinder, arm

Заводской номер: 440-00044B Количество на модель: 1
440-00044B
1
3

Номер детали на чертеже:

3

Cylinder, arm

Заводской номер: 400305-00472 Количество на модель: 1
400305-00472
1
5

Номер детали на чертеже:

5

Pipe

Заводской номер: 140-01309 Количество на модель: 1
140-01309
1
6

Номер детали на чертеже:

6

Pipe

Заводской номер: 140-01310 Количество на модель: 1
140-01310
1
7

Номер детали на чертеже:

7

Pipe

Заводской номер: 140-01311 Количество на модель: 1
140-01311
1
8

Номер детали на чертеже:

8

Pipe

Заводской номер: 140-01312 Количество на модель: 1
140-01312
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 2184-1081D158 Количество на модель: 1
2184-1081D158
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 2184-1100D217 Количество на модель: 1
2184-1100D217
1
11

Номер детали на чертеже:

11

Clamp, pipe

Заводской номер: 124-00169 Количество на модель: 6
124-00169
6
12

Номер детали на чертеже:

12

Flange

Заводской номер: 2181-9078 Количество на модель: 8
2181-9078
8
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 6
2180-1026D19
6
14

Номер детали на чертеже:

14

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 8
S2212266
8
15

Номер детали на чертеже:

15

BOLT;SOCKET M10X1.5X45

Заводской номер: S2212566 Количество на модель: 8
S2212566
8
16

Номер детали на чертеже:

16

Clamp, pipe

Заводской номер: 124-00005 Количество на модель: 4
124-00005
4
16

Номер детали на чертеже:

16

Clamp, pipe

Заводской номер: 124-00168 Количество на модель: 4
124-00168
4
17

Номер детали на чертеже:

17

Clamp, pipe

Заводской номер: 124-00006 Количество на модель: 8
124-00006
8
18

Номер детали на чертеже:

18

Bolt

Заводской номер: S0565666 Количество на модель: 16
S0565666
16
19

Номер детали на чертеже:

19

WASHER;SPRING

Заводской номер: S5102903 Количество на модель: 16
S5102903
16
20

Номер детали на чертеже:

20

RUBBER

Заводской номер: 161-00102 Количество на модель: 36
161-00102
36
21

Номер детали на чертеже:

21

Pipe

Заводской номер: 140-01665 Количество на модель: 2
140-01665
2
21

Номер детали на чертеже:

21

Pipe

Заводской номер: 140-00516 Количество на модель: 2
140-00516
2
22

Номер детали на чертеже:

22

Bracket

Заводской номер: 195-02101A Количество на модель: 2
195-02101A
2
23

Номер детали на чертеже:

23

BOLT M16X2.0X35

Заводской номер: S0521366 Количество на модель: 2
S0521366
2
24

Номер детали на чертеже:

24

BOLT;SOCKET M10X1.5X40

Заводской номер: S2212466 Количество на модель: 8
S2212466
8
51

Номер детали на чертеже:

51

Cylinder, boom

Заводской номер: 440-00042E Количество на модель: 1
440-00042E
1
51

Номер детали на чертеже:

51

Cylinder, boom

Заводской номер: 400309-00359 Количество на модель: 1
400309-00359
1
52

Номер детали на чертеже:

52

Cylinder, boom

Заводской номер: 440-00043E Количество на модель: 1
440-00043E
1
52

Номер детали на чертеже:

52

Cylinder, boom

Заводской номер: 400309-00360 Количество на модель: 1
400309-00360
1
ARM - 3.5m SOLAR 255LC-V (DI EXP) ARM PIPING - 2.0m SOLAR 255LC-V (DI EXP)
