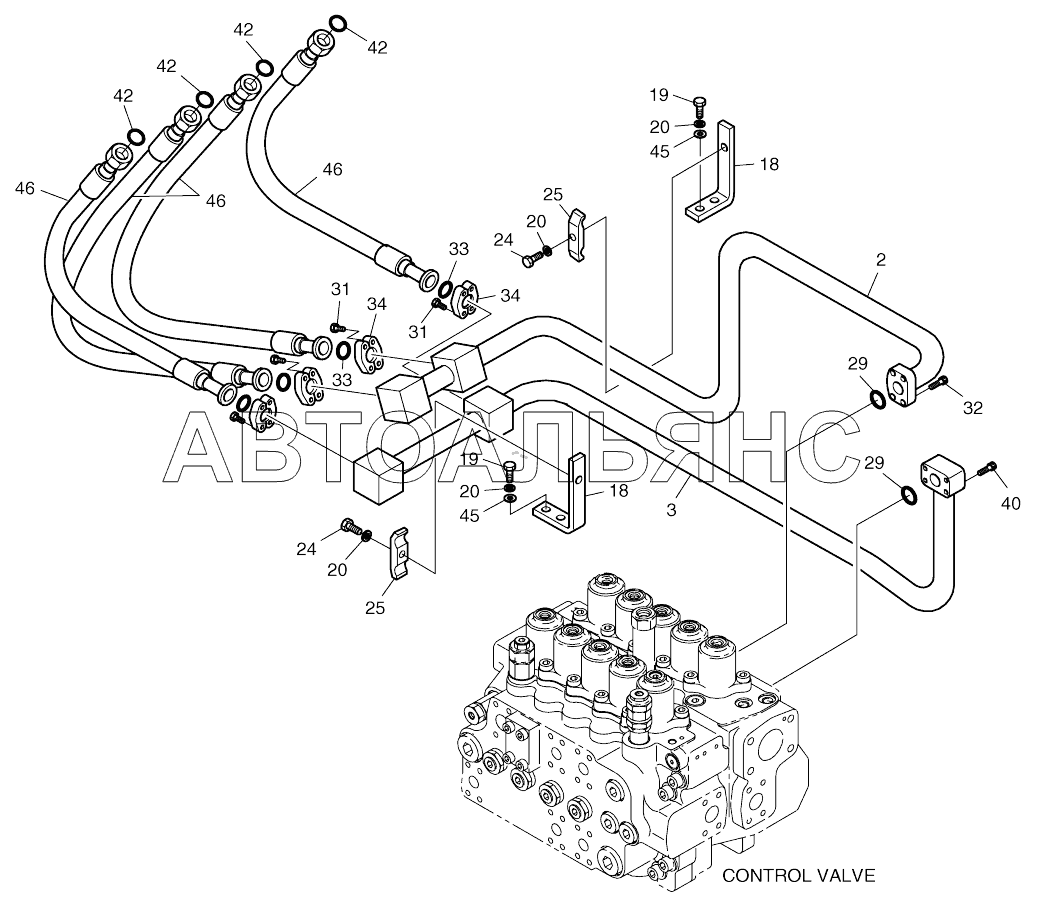

MAIN PIPING (2)-BOOM SOLAR 170W-V. Каталог 2017г.

MAIN PIPING (1)-PUMP (1217-) SOLAR 170W-V MAIN PIPING (3)-ARM.BUCKET SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING

Заводской номер: 400-00013A Количество на модель:
400-00013A

Номер детали на чертеже:

MAIN PIPING

Заводской номер: 400-00013B Количество на модель:
400-00013B
2

Номер детали на чертеже:

2

PIPE, BOOM DOWN

Заводской номер: 2140-1624A Количество на модель: 1
2140-1624A
1
3

Номер детали на чертеже:

3

PIPE, BOOM UP

Заводской номер: 2140-1625A Количество на модель: 1
2140-1625A
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 2195-3657 Количество на модель: 2
2195-3657
2
19

Номер детали на чертеже:

19

BOLT M12X1.75X35

Заводской номер: S0515353 Количество на модель: 4
S0515353
4
20

Номер детали на чертеже:

20

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 6
S5102703
6
24

Номер детали на чертеже:

24

BOLT M12X1.75X65

Заводской номер: S0561053 Количество на модель: 2
S0561053
2
25

Номер детали на чертеже:

25

Clamp

Заводской номер: 2124-1025D5 Количество на модель: 2
2124-1025D5
2
29

Номер детали на чертеже:

29

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 2
2180-1026D19
2
31

Номер детали на чертеже:

31

BOLT;SOCKET M10X1.5X25

Заводской номер: S2212066 Количество на модель: 16
S2212066
16
31

Номер детали на чертеже:

31

BOLT;SOCKET M10X1.5X25

Заводской номер: S2212061 Количество на модель: 16
S2212061
16
32

Номер детали на чертеже:

32

Bolt, socket

Заводской номер: S2212361 Количество на модель: 4
S2212361
4
32

Номер детали на чертеже:

32

BOLT M10X1.5X35

Заводской номер: S2212366 Количество на модель: 4
S2212366
4
33

Номер детали на чертеже:

33

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 4
2180-1026D2
4
34

Номер детали на чертеже:

34

FLANGE

Заводской номер: 2181-9079 Количество на модель: 8
2181-9079
8
40

Номер детали на чертеже:

40

BOLT M10X1.5X50

Заводской номер: S2212666 Количество на модель: 4
S2212666
4
40

Номер детали на чертеже:

40

Bolt, socket

Заводской номер: S2212661 Количество на модель: 4
S2212661
4
42

Номер детали на чертеже:

42

O-RING

Заводской номер: S8030121 Количество на модель: 4
S8030121
4
45

Номер детали на чертеже:

45

WASHER;PLAIN

Заводской номер: S5010713 Количество на модель: 4
S5010713
4
46

Номер детали на чертеже:

46

HOSE PF3/8-730L

Заводской номер: 2184-1229D12 Количество на модель: 4
2184-1229D12
4
