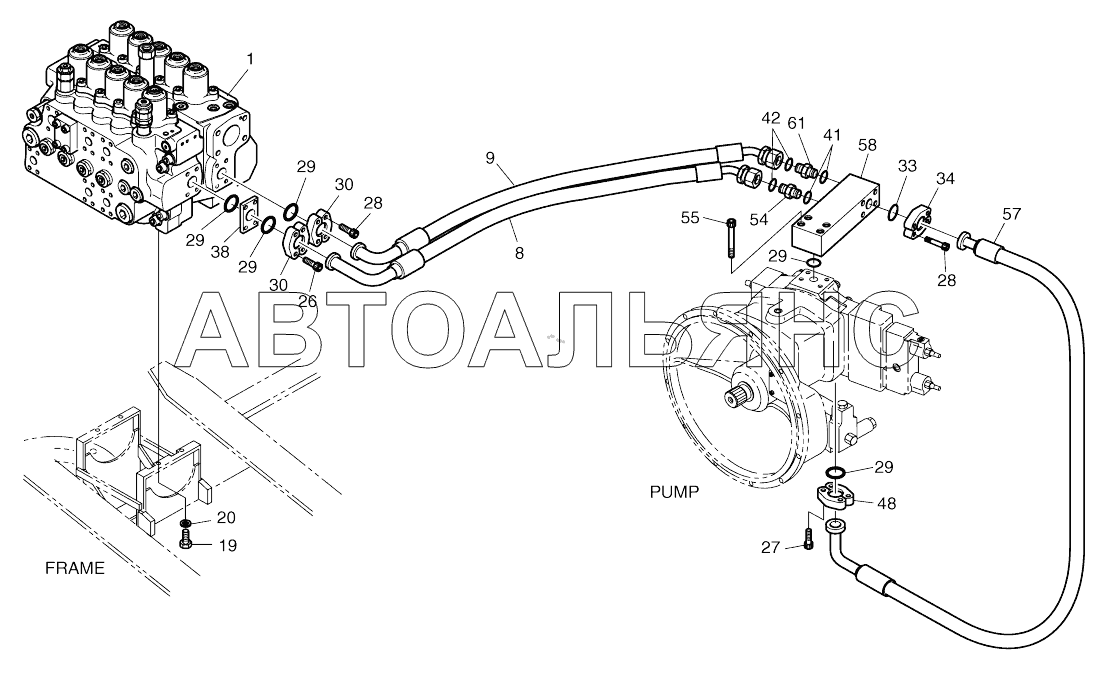

MAIN PIPING (1)-PUMP (1217-) SOLAR 170W-V. Каталог 2017г.

MAIN PIPING (1)-PUMP (1001-1216) SOLAR 170W-V MAIN PIPING (2)-BOOM SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING

Заводской номер: 400-00013B Количество на модель:
400-00013B
1

Номер детали на чертеже:

1

VALVE, CONTROL

Заводской номер: 426-00054 Количество на модель: 1
426-00054
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: DS2065014 Количество на модель: 1
DS2065014
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: DS2065013 Количество на модель: 1
DS2065013
1
19

Номер детали на чертеже:

19

BOLT M12X1.75X35

Заводской номер: S0515353 Количество на модель: 4
S0515353
4
20

Номер детали на чертеже:

20

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
26

Номер детали на чертеже:

26

BOLT;SOCKET M10X1.5X40

Заводской номер: S2212466 Количество на модель: 4
S2212466
4
27

Номер детали на чертеже:

27

BOLT;SOCKET

Заводской номер: S2215466 Количество на модель: 4
S2215466
4
28

Номер детали на чертеже:

28

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 8
S2212266
8
29

Номер детали на чертеже:

29

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 5
2180-1026D19
5
30

Номер детали на чертеже:

30

Flange

Заводской номер: 2181-9078 Количество на модель: 4
2181-9078
4
33

Номер детали на чертеже:

33

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 1
2180-1026D2
1
34

Номер детали на чертеже:

34

FLANGE

Заводской номер: 2181-9079 Количество на модель: 2
2181-9079
2
38

Номер детали на чертеже:

38

Block

Заводской номер: 2181-2620 Количество на модель: 1
2181-2620
1
41

Номер детали на чертеже:

41

O-RING

Заводской номер: S8000231 Количество на модель: 2
S8000231
2
42

Номер детали на чертеже:

42

O-RING

Заводской номер: S8030121 Количество на модель: 2
S8030121
2
48

Номер детали на чертеже:

48

FLANGE

Заводской номер: 2181-9084 Количество на модель: 2
2181-9084
2
54

Номер детали на чертеже:

54

ADAPTER

Заводской номер: 2181-2627D1 Количество на модель: 1
2181-2627D1
1
55

Номер детали на чертеже:

55

BOLT;SOCKET

Заводской номер: S2215866 Количество на модель: 4
S2215866
4
57

Номер детали на чертеже:

57

HOSE-910L

Заводской номер: DS2040361 Количество на модель: 1
DS2040361
1
58

Номер детали на чертеже:

58

BLOCK

Заводской номер: 423-00175B Количество на модель: 1
423-00175B
1
61

Номер детали на чертеже:

61

ADAPTER

Заводской номер: 2181-2627D3 Количество на модель: 1
2181-2627D3
1
MAIN PIPING (1)-PUMP (1001-1216) SOLAR 170W-V MAIN PIPING (2)-BOOM SOLAR 170W-V
