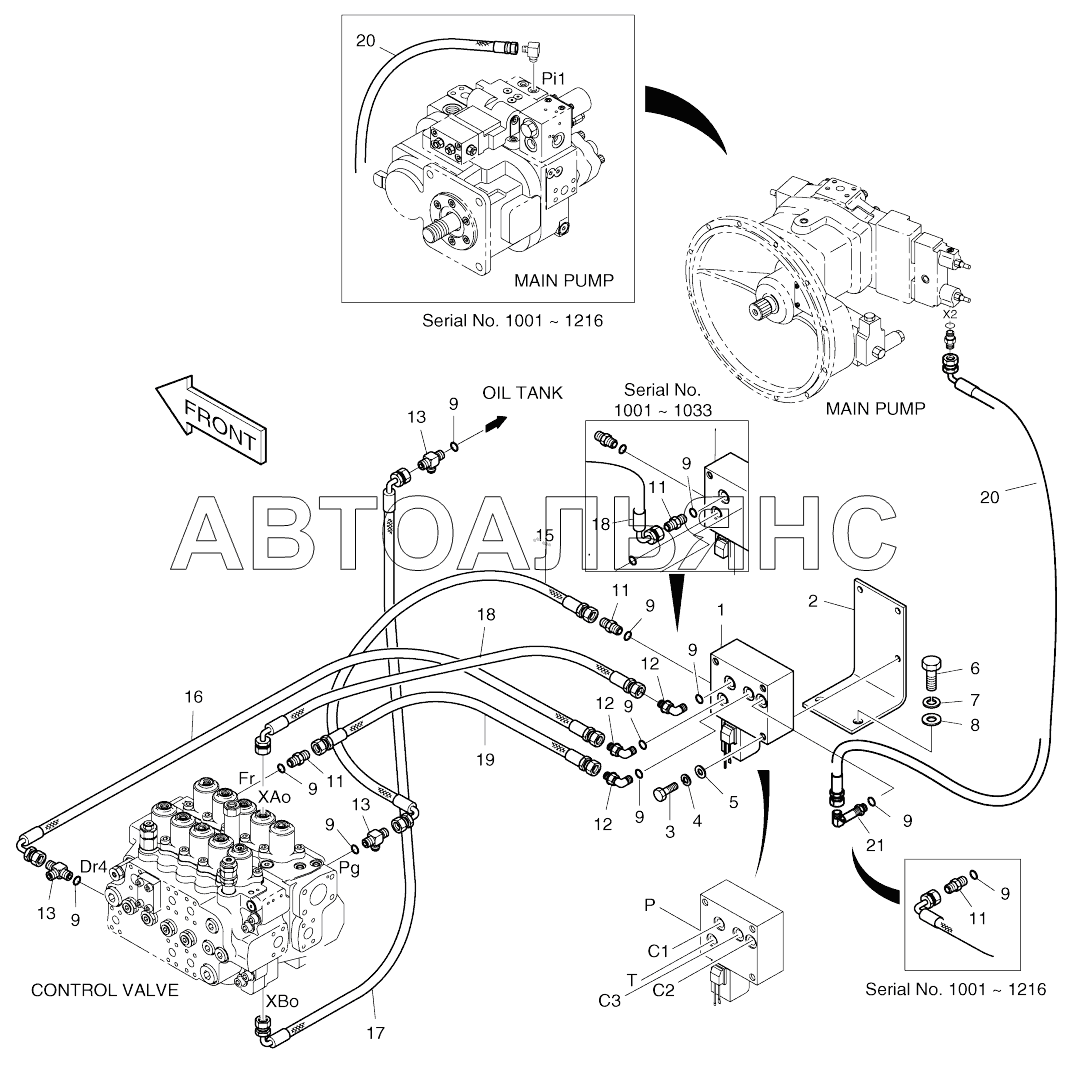

PILOT PIPING-ONE WAY SOLAR 170W-V. Каталог 2017г.

MAIN PIPING-ONE AND TWO WAY SOLAR 170W-V BOOM PIPING-ONE AND TWO WAY SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PILOT PIPING-ONE WAY

Заводской номер: 400-00028A Количество на модель:
400-00028A
1

Номер детали на чертеже:

1

Valve, breaker

Заводской номер: 2420-9227A Количество на модель: 1
2420-9227A
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 195-00224 Количество на модель: 1
195-00224
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 195-00224A Количество на модель: 1
195-00224A
1
3

Номер детали на чертеже:

3

BOLT M10X1.5X70

Заводской номер: S0558953 Количество на модель: 3
S0558953
3
4

Номер детали на чертеже:

4

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 3
S5102603
3
5

Номер детали на чертеже:

5

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 3
S5010613
3
6

Номер детали на чертеже:

6

BOLT M12X1.75X30

Заводской номер: S0515253 Количество на модель: 2
S0515253
2
7

Номер детали на чертеже:

7

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 2
S5102703
2
8

Номер детали на чертеже:

8

WASHER;PLAIN

Заводской номер: S5010713 Количество на модель: 2
S5010713
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: S8000111 Количество на модель: 7
S8000111
7
11

Номер детали на чертеже:

11

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 4
2181-1126D14
4
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 2
2181-1702D4
2
13

Номер детали на чертеже:

13

TEE PFO1/4-2PF1/4

Заводской номер: 2181-1951D1 Количество на модель: 3
2181-1951D1
3
15

Номер детали на чертеже:

15

HOSE PF1/4-750L

Заводской номер: 2184-1046D130 Количество на модель: 1
2184-1046D130
1
15

Номер детали на чертеже:

15

HOSE PF1/4-650L

Заводской номер: 2184-1046D81 Количество на модель: 1
2184-1046D81
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 2184-1061D216 Количество на модель: 1
2184-1061D216
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 2184-1061D216 Количество на модель: 1
2184-1061D216
1
18

Номер детали на чертеже:

18

HOSE PF1/4-600L

Заводской номер: 2184-1046D68 Количество на модель: 1
2184-1046D68
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 2184-1045D99 Количество на модель: 1
2184-1045D99
1
20

Номер детали на чертеже:

20

HOSE PF1/4-900L

Заводской номер: 2184-1046D142 Количество на модель: 1
2184-1046D142
1
20

Номер детали на чертеже:

20

HOSE PF1/4-1750L

Заводской номер: 2184-1046D61 Количество на модель: 1
2184-1046D61
1
21

Номер детали на чертеже:

21

ELBOW

Заводской номер: 2181-1702D56 Количество на модель: 1
2181-1702D56
1
