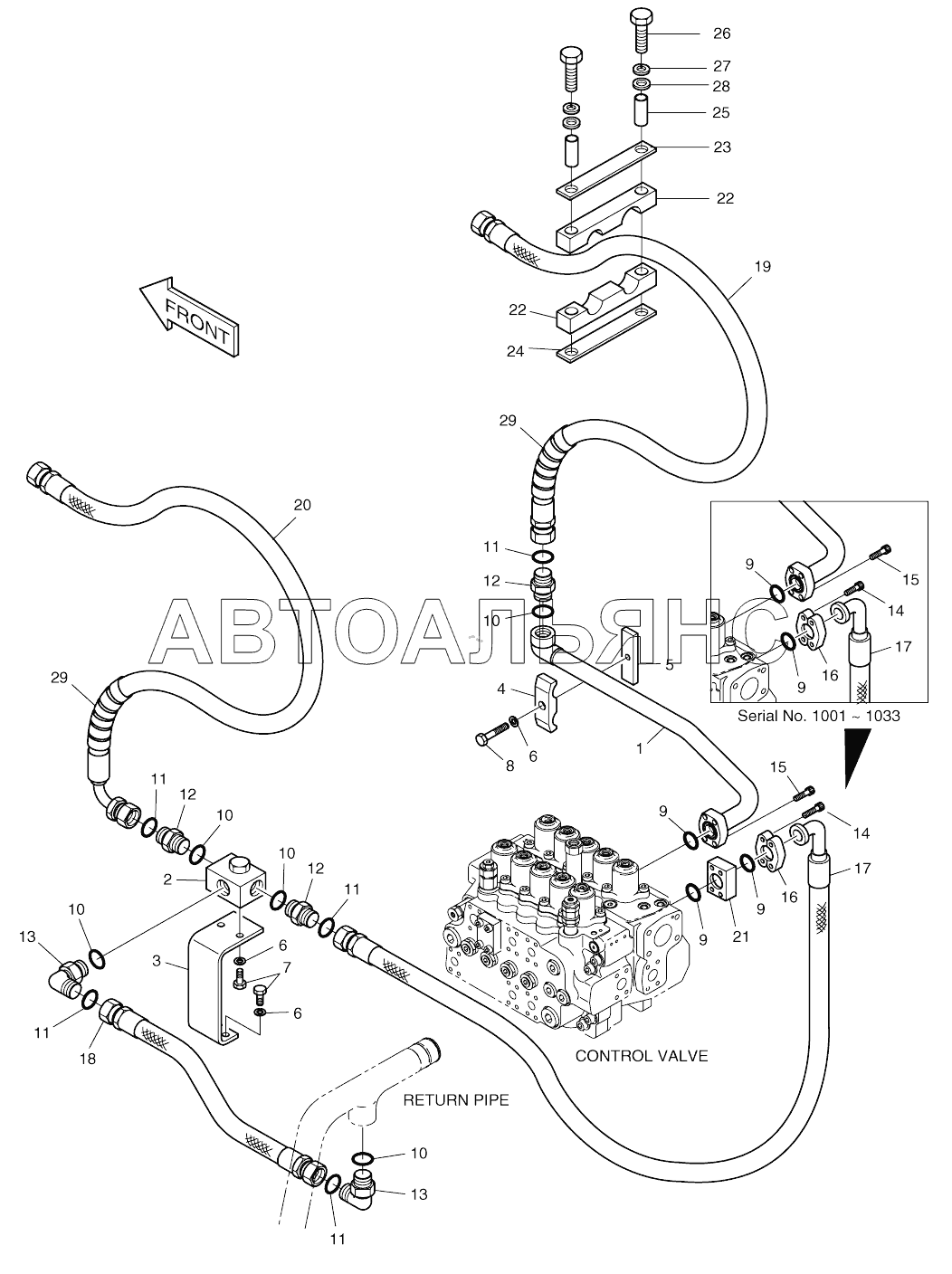

MAIN PIPING-ONE AND TWO WAY SOLAR 170W-V. Каталог 2017г.

BUCKET-0.72M3 (42")-VERTICAL PIN SOLAR 170W-V PILOT PIPING-ONE WAY SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING-ONE WAY

Заводской номер: 400-00188 Количество на модель:
400-00188
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 140-00148 Количество на модель: 1
140-00148
1
2

Номер детали на чертеже:

2

VALVE, SWITCH

Заводской номер: 2420-9633 Количество на модель: 1
2420-9633
1
2

Номер детали на чертеже:

2

VALVE;SWITCH

Заводской номер: 2420-9633A Количество на модель: 1
2420-9633A
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 195-00252 Количество на модель: 1
195-00252
1
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 2124-1025D5 Количество на модель: 1
2124-1025D5
1
5

Номер детали на чертеже:

5

Seat, screw

Заводской номер: 191-00158 Количество на модель: 1
191-00158
1
6

Номер детали на чертеже:

6

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 5
S5102703
5
7

Номер детали на чертеже:

7

BOLT M12X1.75X30

Заводской номер: S0515253 Количество на модель: 4
S0515253
4
8

Номер детали на чертеже:

8

BOLT M12X1.75X65

Заводской номер: S0561053 Количество на модель: 1
S0561053
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 2
2180-1026D19
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: S8000291 Количество на модель: 5
S8000291
5
11

Номер детали на чертеже:

11

O-RING

Заводской номер: S8030161 Количество на модель: 5
S8030161
5
12

Номер детали на чертеже:

12

ADAPTER PFO1-UNF1 7/16

Заводской номер: 2181-4133D6 Количество на модель: 3
2181-4133D6
3
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 2181-2815D1 Количество на модель: 2
2181-2815D1
2
14

Номер детали на чертеже:

14

Socket-head bolt

Заводской номер: S2212261 Количество на модель: 4
S2212261
4
14

Номер детали на чертеже:

14

BOLT;SOCKET M10X1.5X70

Заводской номер: S2213066 Количество на модель: 4
S2213066
4
15

Номер детали на чертеже:

15

BOLT M10X1.5X35

Заводской номер: S2212366 Количество на модель: 4
S2212366
4
15

Номер детали на чертеже:

15

Bolt, socket

Заводской номер: S2212361 Количество на модель: 4
S2212361
4
16

Номер детали на чертеже:

16

Flange

Заводской номер: 2181-9083 Количество на модель: 2
2181-9083
2
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 2184-1200D56 Количество на модель: 1
2184-1200D56
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: DS2018054 Количество на модель: 1
DS2018054
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 2184-1200D52 Количество на модель: 1
2184-1200D52
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 2184-1196D138 Количество на модель: 1
2184-1196D138
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 2184-1196D85 Количество на модель: 1
2184-1196D85
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: DS2011289 Количество на модель: 1
DS2011289
1
20

Номер детали на чертеже:

20

HOSE

Заводской номер: DS2013336 Количество на модель: 1
DS2013336
1
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 2184-1197D90 Количество на модель: 1
2184-1197D90
1
21

Номер детали на чертеже:

21

Block, spacer

Заводской номер: 2181-2614 Количество на модель: 1
2181-2614
1
22

Номер детали на чертеже:

22

CLAMP;HOSE

Заводской номер: 124-00174 Количество на модель: 2
124-00174
2
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 621-01191 Количество на модель: 1
621-01191
1
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 621-01192 Количество на модель: 1
621-01192
1
25

Номер детали на чертеже:

25

PIPE

Заводской номер: 2182-1018D47 Количество на модель: 2
2182-1018D47
2
26

Номер детали на чертеже:

26

BOLT M10X1.5X80

Заводской номер: S0559153 Количество на модель: 2
S0559153
2
27

Номер детали на чертеже:

27

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 2
S5102603
2
28

Номер детали на чертеже:

28

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 2
S5010613
2
29

Номер детали на чертеже:

29

PROTECTOR;HOSE-1200L

Заводской номер: 2158-1003D37 Количество на модель: 2
2158-1003D37
2
