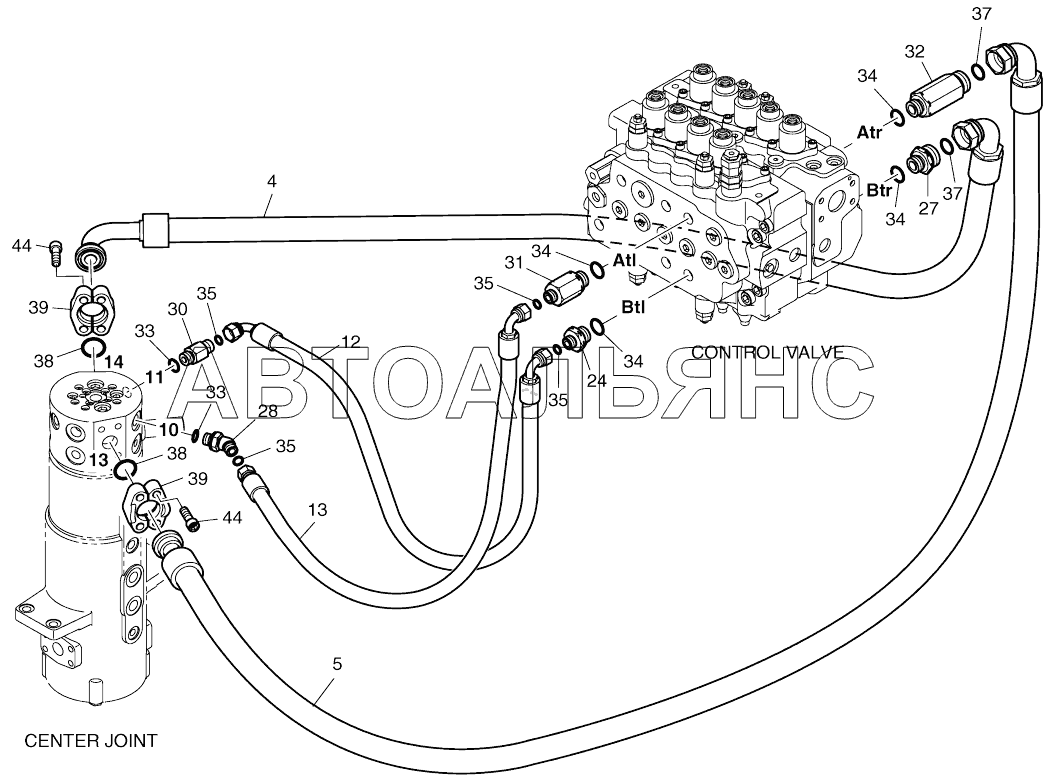

MAIN PIPING (2) - TRAVEL DX140W. Каталог 2017г.

MAIN PIPING (1) - PUMP, SWING DX140W MAIN PIPING (3) - BOOM DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING

Заводской номер: K1042539 Количество на модель:
K1042539

Номер детали на чертеже:

PIPING, MAIN

Заводской номер: 420212-06228 Количество на модель:
420212-06228
4

Номер детали на чертеже:

4

HOSE

Заводской номер: DS2026122 Количество на модель: 1
DS2026122
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: DS2025048 Количество на модель: 1
DS2025048
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: DS2023198 Количество на модель: 1
DS2023198
1
13

Номер детали на чертеже:

13

HOSE

Заводской номер: DS2013557 Количество на модель: 1
DS2013557
1
24

Номер детали на чертеже:

24

ADAPTER

Заводской номер: 2181-2627D2 Количество на модель: 1
2181-2627D2
1
27

Номер детали на чертеже:

27

Adapter

Заводской номер: 2181-2627D13 Количество на модель: 1
2181-2627D13
1
28

Номер детали на чертеже:

28

Elbow

Заводской номер: 2181-2816D4 Количество на модель: 1
2181-2816D4
1
30

Номер детали на чертеже:

30

ADAPTER

Заводской номер: 2181-4133D37 Количество на модель: 1
2181-4133D37
1
31

Номер детали на чертеже:

31

ADAPTER

Заводской номер: DS2404009 Количество на модель: 1
DS2404009
1
32

Номер детали на чертеже:

32

ADAPTER

Заводской номер: DS2404022 Количество на модель: 1
DS2404022
1
33

Номер детали на чертеже:

33

O-RING

Заводской номер: S8000181 Количество на модель: 2
S8000181
2
34

Номер детали на чертеже:

34

O-RING

Заводской номер: S8000231 Количество на модель: 4
S8000231
4
35

Номер детали на чертеже:

35

O-RING

Заводской номер: S8030081 Количество на модель: 4
S8030081
4
37

Номер детали на чертеже:

37

O-RING

Заводской номер: S8030161 Количество на модель: 2
S8030161
2
38

Номер детали на чертеже:

38

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 2
2180-1026D19
2
39

Номер детали на чертеже:

39

FLANGE;SPLIT

Заводской номер: 2181-9081 Количество на модель: 4
2181-9081
4
44

Номер детали на чертеже:

44

BOLT;SOCKET

Заводской номер: S2215466 Количество на модель: 8
S2215466
8
MAIN PIPING (1) - PUMP, SWING DX140W MAIN PIPING (3) - BOOM DX140W
