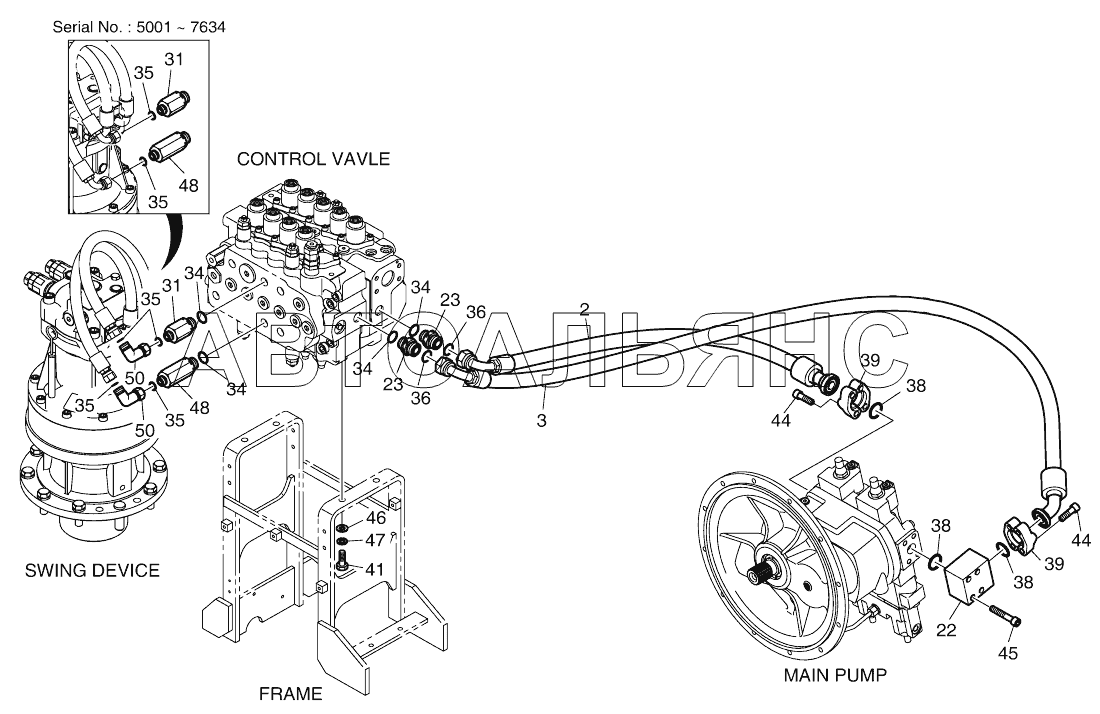

MAIN PIPING (1) - PUMP, SWING DX140W. Каталог 2017г.

OIL COOLER PIPING (3) DX140W MAIN PIPING (2) - TRAVEL DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING

Заводской номер: K1042539 Количество на модель:
K1042539

Номер детали на чертеже:

PIPING, MAIN

Заводской номер: 420212-06228 Количество на модель:
420212-06228
2

Номер детали на чертеже:

2

HOSE

Заводской номер: DS2025101 Количество на модель: 1
DS2025101
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: DS2027037 Количество на модель: 1
DS2027037
1
22

Номер детали на чертеже:

22

BLOCK

Заводской номер: 423-00194 Количество на модель: 1
423-00194
1
23

Номер детали на чертеже:

23

ADAPTER

Заводской номер: 2181-2627D1 Количество на модель: 2
2181-2627D1
2
31

Номер детали на чертеже:

31

ADAPTER

Заводской номер: DS2404009 Количество на модель: 1
DS2404009
1
34

Номер детали на чертеже:

34

O-RING

Заводской номер: S8000231 Количество на модель: 4
S8000231
4
35

Номер детали на чертеже:

35

O-RING

Заводской номер: S8030081 Количество на модель: 2
S8030081
2
36

Номер детали на чертеже:

36

O-RING

Заводской номер: S8030121 Количество на модель: 2
S8030121
2
38

Номер детали на чертеже:

38

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 3
2180-1026D19
3
39

Номер детали на чертеже:

39

FLANGE;SPLIT

Заводской номер: 2181-9081 Количество на модель: 4
2181-9081
4
41

Номер детали на чертеже:

41

Bolt

Заводской номер: S0515366 Количество на модель: 4
S0515366
4
44

Номер детали на чертеже:

44

BOLT;SOCKET

Заводской номер: S2215466 Количество на модель: 8
S2215466
8
45

Номер детали на чертеже:

45

Bolt

Заводской номер: S2216066 Количество на модель: 4
S2216066
4
45

Номер детали на чертеже:

45

Bolt

Заводской номер: S2216166 Количество на модель: 4
S2216166
4
46

Номер детали на чертеже:

46

WASHER;PLAIN

Заводской номер: S5010713 Количество на модель: 4
S5010713
4
47

Номер детали на чертеже:

47

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
48

Номер детали на чертеже:

48

ADAPTER PFO3/4-PF1/2

Заводской номер: 2181-2627D8 Количество на модель: 1
2181-2627D8
1
48

Номер детали на чертеже:

48

ADAPTER

Заводской номер: 2181-2627D6 Количество на модель: 1
2181-2627D6
1
50

Номер детали на чертеже:

50

ELBOW

Заводской номер: DS2291011 Количество на модель: 2
DS2291011
2
