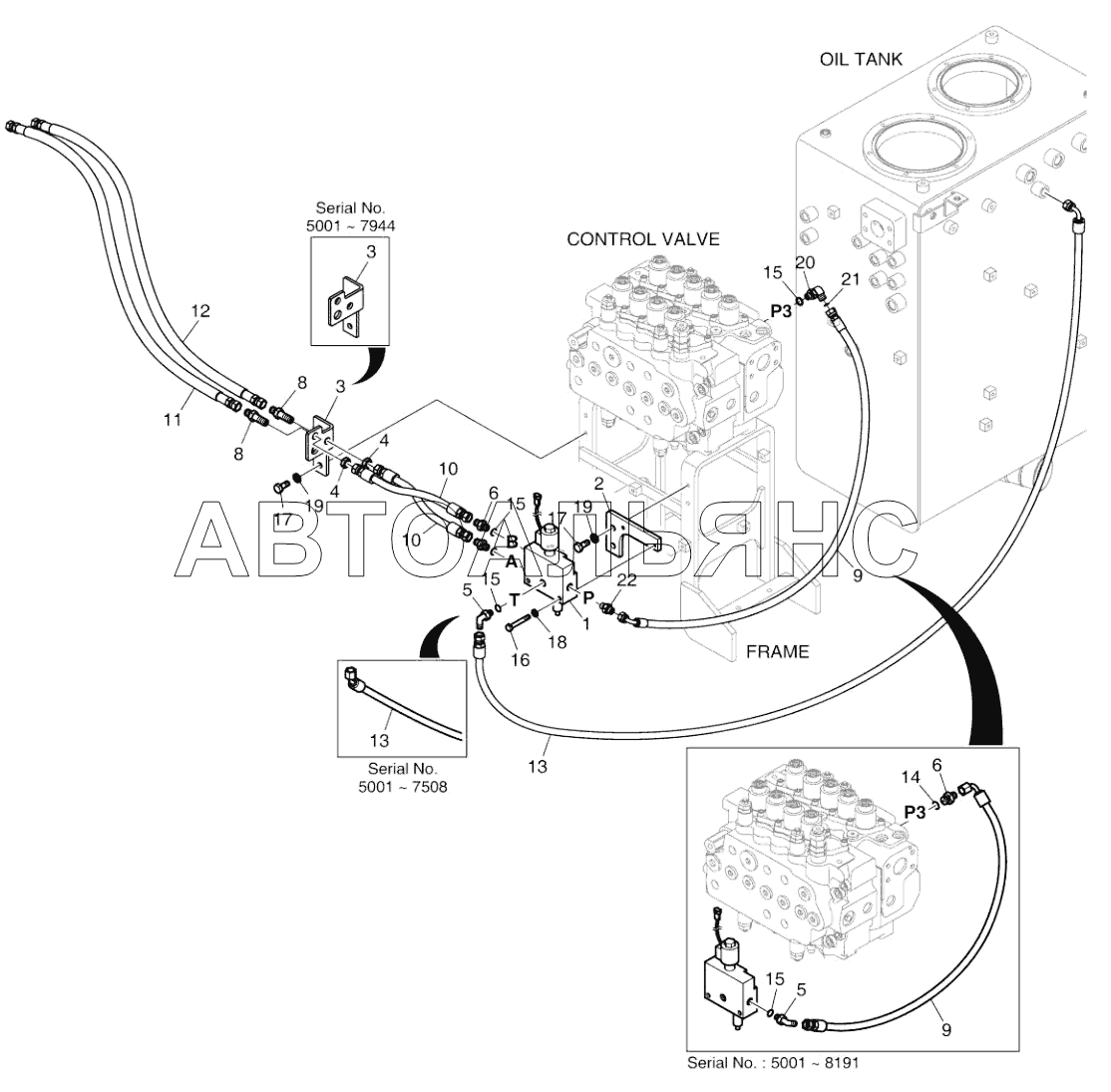

MAIN PIPING - QUICK CLAMP DX140W. Каталог 2017г.

ARM PIPING - ARM 2.1 (CLAMSHELL) DX140W ELECTRIC PARTS - QUICK CLAMP DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

QUICK CLAMP PIPING

Заводской номер: K1002279E Количество на модель:
K1002279E
1

Номер детали на чертеже:

1

VALVE, QUICK-FIT

Заводской номер: 426-00287 Количество на модель: 1
426-00287
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: K1002911A Количество на модель: 1
K1002911A
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: K1003185B Количество на модель: 1
K1003185B
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 250201-02929 Количество на модель: 1
250201-02929
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 121-00010D7 Количество на модель: 2
121-00010D7
2
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 2
2181-1702D4
2
6

Номер детали на чертеже:

6

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 3
2181-1126D14
3
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 2181-2178 Количество на модель: 2
2181-2178
2
9

Номер детали на чертеже:

9

HOSE

Заводской номер: DS2055844 Количество на модель: 1
DS2055844
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: DS20131214 Количество на модель: 1
DS20131214
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: DS2053819 Количество на модель: 2
DS2053819
2
11

Номер детали на чертеже:

11

HOSE

Заводской номер: DS2053842 Количество на модель: 1
DS2053842
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: DS2053843 Количество на модель: 1
DS2053843
1
13

Номер детали на чертеже:

13

HOSE

Заводской номер: DS2090024 Количество на модель: 1
DS2090024
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 2184-1046D110 Количество на модель: 1
2184-1046D110
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: S8000141 Количество на модель: 1
S8000141
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: S8000111 Количество на модель: 5
S8000111
5
16

Номер детали на чертеже:

16

Bolt

Заводской номер: S0556466 Количество на модель: 2
S0556466
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: S0512066 Количество на модель: 4
S0512066
4
18

Номер детали на чертеже:

18

WASHER;SPRING

Заводской номер: S5102503 Количество на модель: 2
S5102503
2
19

Номер детали на чертеже:

19

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 4
S5102603
4
20

Номер детали на чертеже:

20

ELBOW

Заводской номер: DS2304009 Количество на модель: 1
DS2304009
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: S8030041 Количество на модель: 1
S8030041
1
22

Номер детали на чертеже:

22

ADAPTER

Заводской номер: 430201-01290 Количество на модель: 1
430201-01290
1
