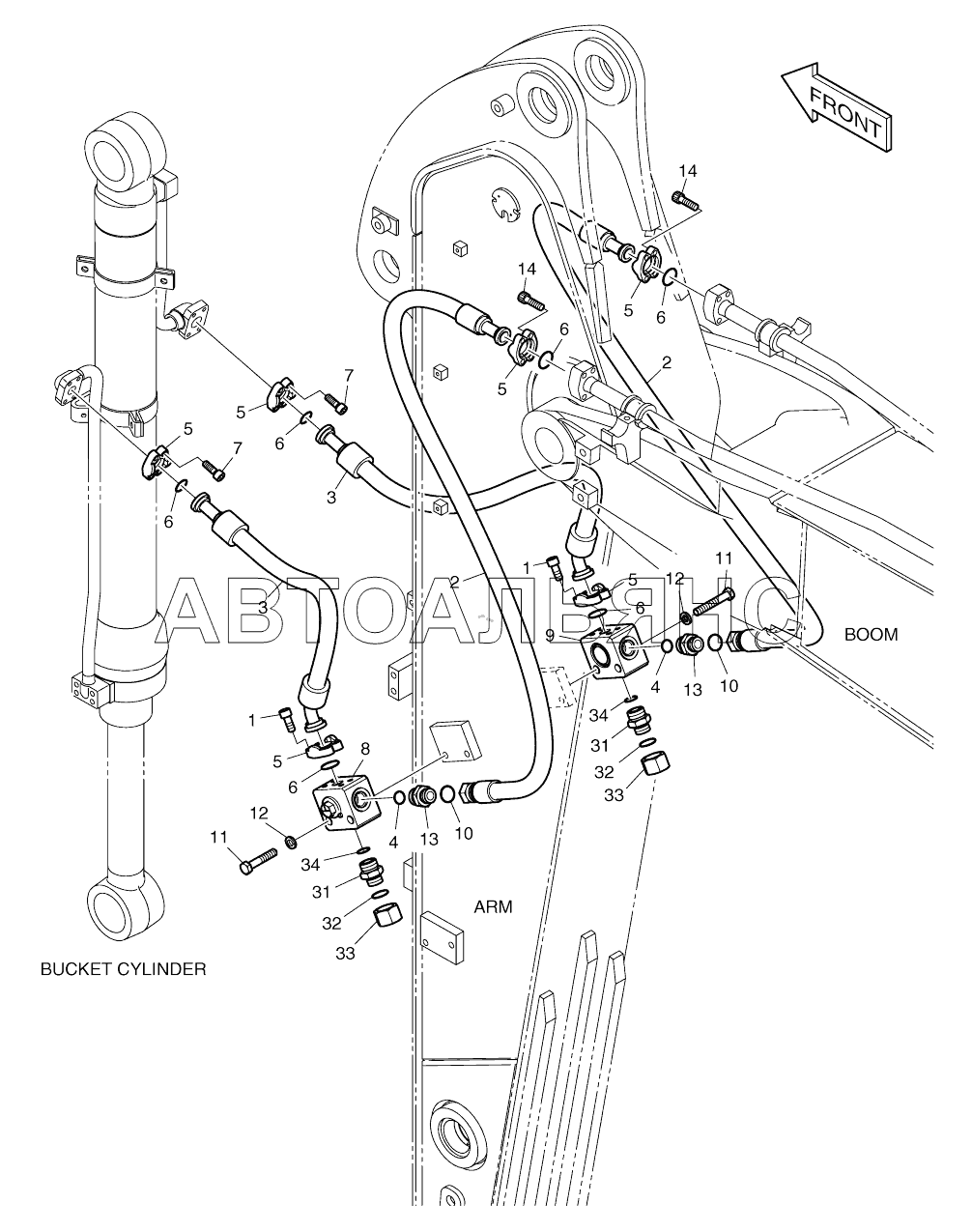

ARM PIPING - ARM 2.1 (CLAMSHELL) DX140W. Каталог 2017г.

ARM PIPING-ONE AND TWO WAY (ARM-2.1M) DX140W MAIN PIPING - QUICK CLAMP DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CLAMSHELL PIPING

Заводской номер: K1017977 Количество на модель:
K1017977
1

Номер детали на чертеже:

1

BOLT;SOCKET M10X1.5X25

Заводской номер: S2212066 Количество на модель: 8
S2212066
8
2

Номер детали на чертеже:

2

HOSE

Заводской номер: DS2016045 Количество на модель: 2
DS2016045
2
3

Номер детали на чертеже:

3

HOSE

Заводской номер: DS2039092 Количество на модель: 2
DS2039092
2
4

Номер детали на чертеже:

4

O-RING

Заводской номер: S8030121 Количество на модель: 2
S8030121
2
5

Номер детали на чертеже:

5

FLANGE

Заводской номер: 2181-9079 Количество на модель: 12
2181-9079
12
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 6
2180-1026D2
6
7

Номер детали на чертеже:

7

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 8
S2212266
8
8

Номер детали на чертеже:

8

VALVE, SWITCH

Заводской номер: K1002939 Количество на модель: 1
K1002939
1
9

Номер детали на чертеже:

9

VALVE, SWITCH

Заводской номер: K1002940 Количество на модель: 1
K1002940
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: S8000231 Количество на модель: 2
S8000231
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: S0563466 Количество на модель: 4
S0563466
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 120804-00080 Количество на модель: 4
120804-00080
4
13

Номер детали на чертеже:

13

ADAPTER

Заводской номер: 2181-4133D5 Количество на модель: 2
2181-4133D5
2
14

Номер детали на чертеже:

14

BOLT M10X1.5X35

Заводской номер: S2212366 Количество на модель: 8
S2212366
8
33

Номер детали на чертеже:

33

CAP

Заводской номер: 2181-2817D1 Количество на модель: 2
2181-2817D1
2
ARM PIPING-ONE AND TWO WAY (ARM-2.1M) DX140W MAIN PIPING - QUICK CLAMP DX140W
