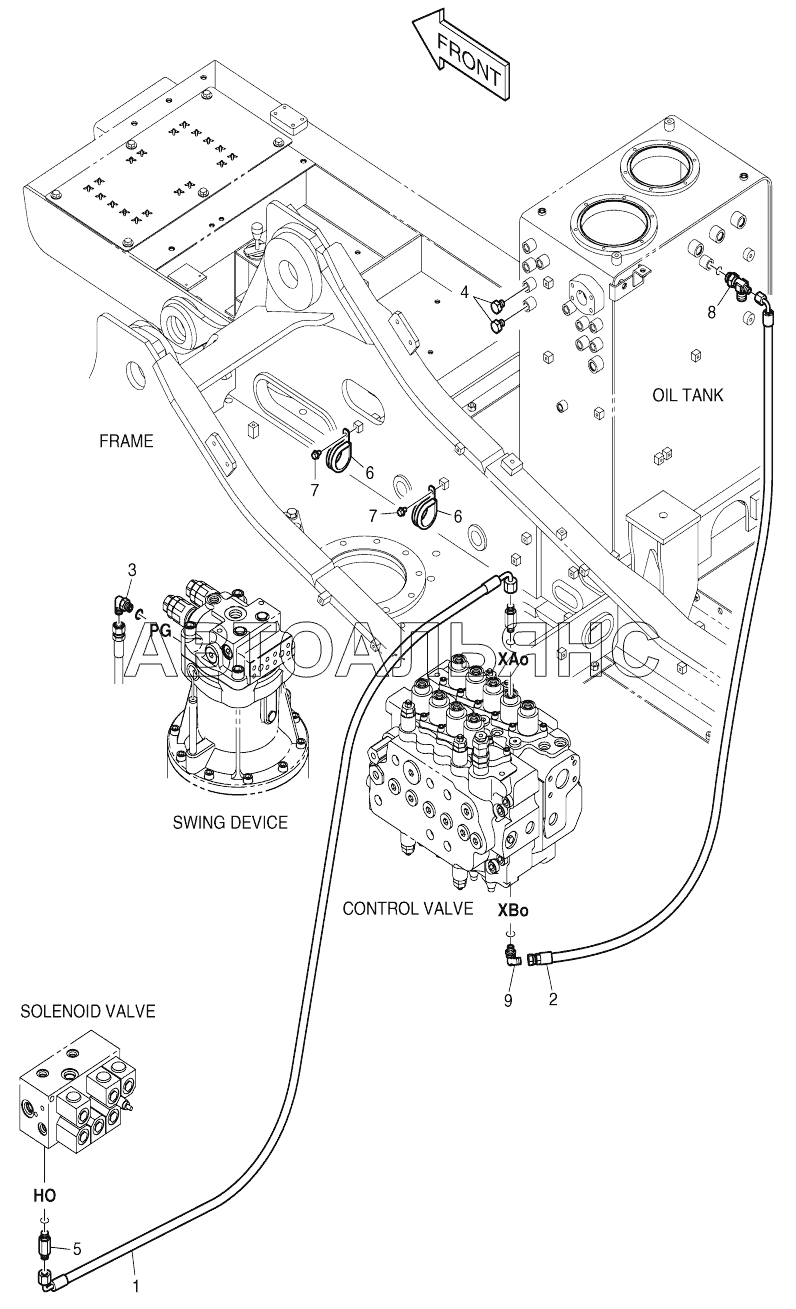

PILOT PIPING (1) - ONE WAY DX140W. Каталог 2017г.

MAIN PIPING - ONE WAY (BREAKER) DX140W PILOT PIPING (2) - ONE WAY DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PILOT PIPING-BREAKER

Заводской номер: K1018158A Количество на модель:
K1018158A

Номер детали на чертеже:

PIPING, PILOT, BREAKER, 1WAY

Заводской номер: 420212-14445 Количество на модель:
420212-14445
1

Номер детали на чертеже:

1

HOSE

Заводской номер: DS2091029 Количество на модель: 1
DS2091029
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: DS2093056 Количество на модель: 1
DS2093056
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 1
2181-1702D4
1
4

Номер детали на чертеже:

4

PLUG

Заводской номер: DS2901012 Количество на модель: 2
DS2901012
2
4

Номер детали на чертеже:

4

PLUG PFO1/2

Заводской номер: 2181-1950D2 Количество на модель: 2
2181-1950D2
2
5

Номер детали на чертеже:

5

ADAPTER PFO1/4-PF1/4

Заводской номер: 2181-1126D34 Количество на модель: 1
2181-1126D34
1
6

Номер детали на чертеже:

6

CLIP;BAND

Заводской номер: 124-00208D7 Количество на модель: 2
124-00208D7
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: K1001029 Количество на модель: 2
K1001029
2
8

Номер детали на чертеже:

8

Tee

Заводской номер: 2181-1951D8 Количество на модель: 1
2181-1951D8
1
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 2181-1702D10 Количество на модель: 1
2181-1702D10
1
