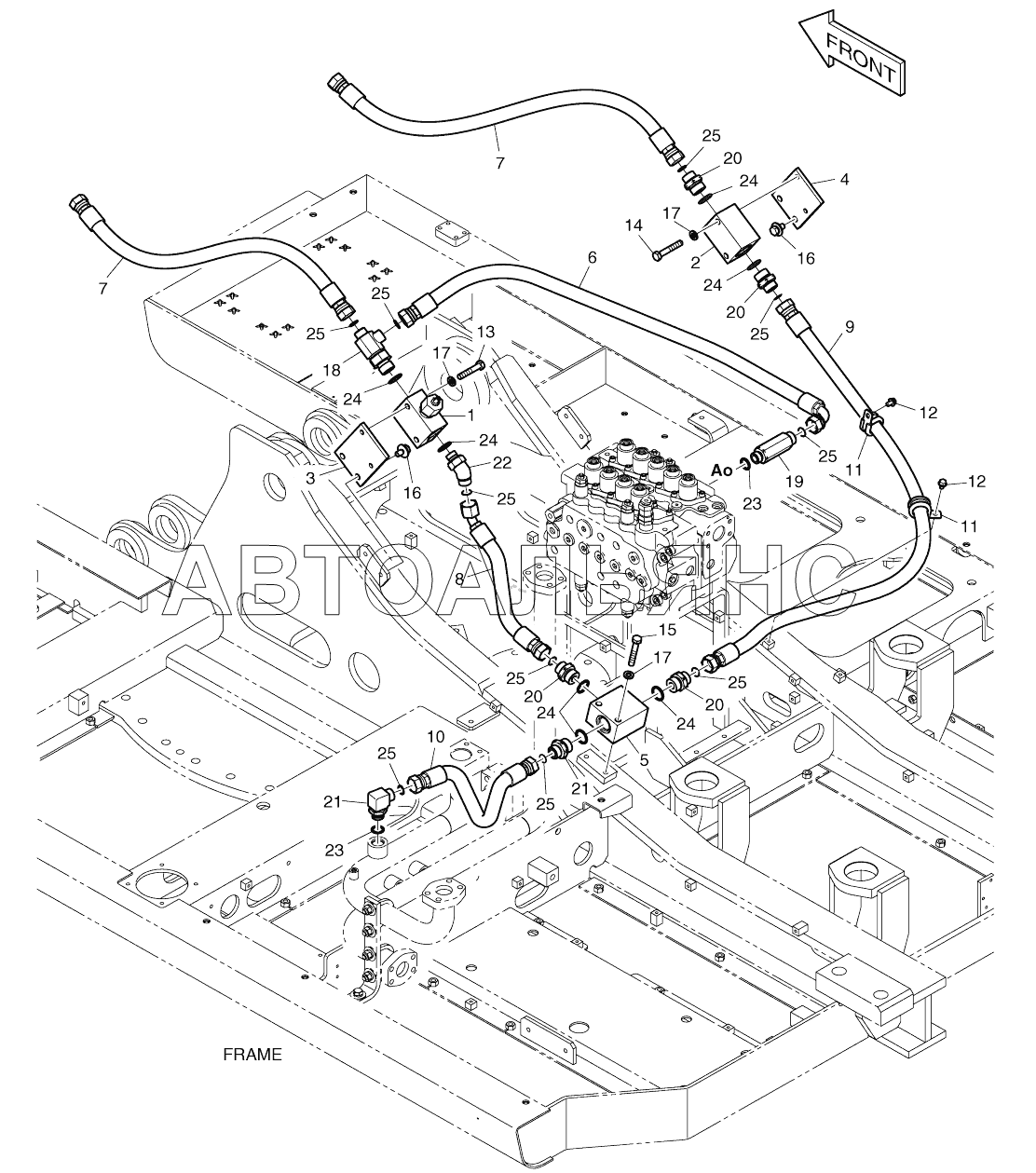

MAIN PIPING - ONE WAY (BREAKER) DX140W. Каталог 2017г.

FLOOR MAT - ONE AND TWO WAY DX140W PILOT PIPING (1) - ONE WAY DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BREAKER PIPING

Заводской номер: K1002275B Количество на модель:
K1002275B

Номер детали на чертеже:

PIPING, BREAKER

Заводской номер: 420212-00679 Количество на модель:
420212-00679
1

Номер детали на чертеже:

1

VALVE, RELIEF

Заводской номер: 426-00267A Количество на модель: 1
426-00267A
1
1

Номер детали на чертеже:

1

VALVE, RELIEF

Заводской номер: 426-00267B Количество на модель: 1
426-00267B
1
2

Номер детали на чертеже:

2

BLOCK

Заводской номер: 423-00193B Количество на модель: 1
423-00193B
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 195-02733B Количество на модель: 1
195-02733B
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 195-02732B Количество на модель: 1
195-02732B
1
5

Номер детали на чертеже:

5

BLOCK

Заводской номер: K1002868A Количество на модель: 1
K1002868A
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: DS2013558 Количество на модель: 1
DS2013558
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: DS2011401 Количество на модель: 2
DS2011401
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: DS2012254 Количество на модель: 1
DS2012254
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: DS2011436 Количество на модель: 1
DS2011436
1
10

Номер детали на чертеже:

10

HOSE ASSY, HYDRAULIC

Заводской номер: DS2011435 Количество на модель: 1
DS2011435
1
11

Номер детали на чертеже:

11

CLIP D32/M8

Заводской номер: 124-00208D5 Количество на модель: 2
124-00208D5
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: K1001029 Количество на модель: 2
K1001029
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: S0561066 Количество на модель: 2
S0561066
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: S0561266 Количество на модель: 2
S0561266
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: S0561366 Количество на модель: 2
S0561366
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: DS0025019 Количество на модель: 4
DS0025019
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: DS0025018 Количество на модель: 4
DS0025018
4
17

Номер детали на чертеже:

17

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 6
S5102703
6
18

Номер детали на чертеже:

18

Tee

Заводской номер: 2181-2293D2 Количество на модель: 1
2181-2293D2
1
19

Номер детали на чертеже:

19

Adapter

Заводской номер: 2181-2627D4 Количество на модель: 1
2181-2627D4
1
20

Номер детали на чертеже:

20

ADAPTER

Заводской номер: 2181-2627D15 Количество на модель: 5
2181-2627D15
5
21

Номер детали на чертеже:

21

ELBOW

Заводской номер: 2181-2628D1 Количество на модель: 1
2181-2628D1
1
22

Номер детали на чертеже:

22

ELBOW

Заводской номер: 2181-2816D6 Количество на модель: 1
2181-2816D6
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: S8000231 Количество на модель: 2
S8000231
2
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S8000291 Количество на модель: 7
S8000291
7
25

Номер детали на чертеже:

25

O-RING

Заводской номер: S8030121 Количество на модель: 10
S8030121
10
