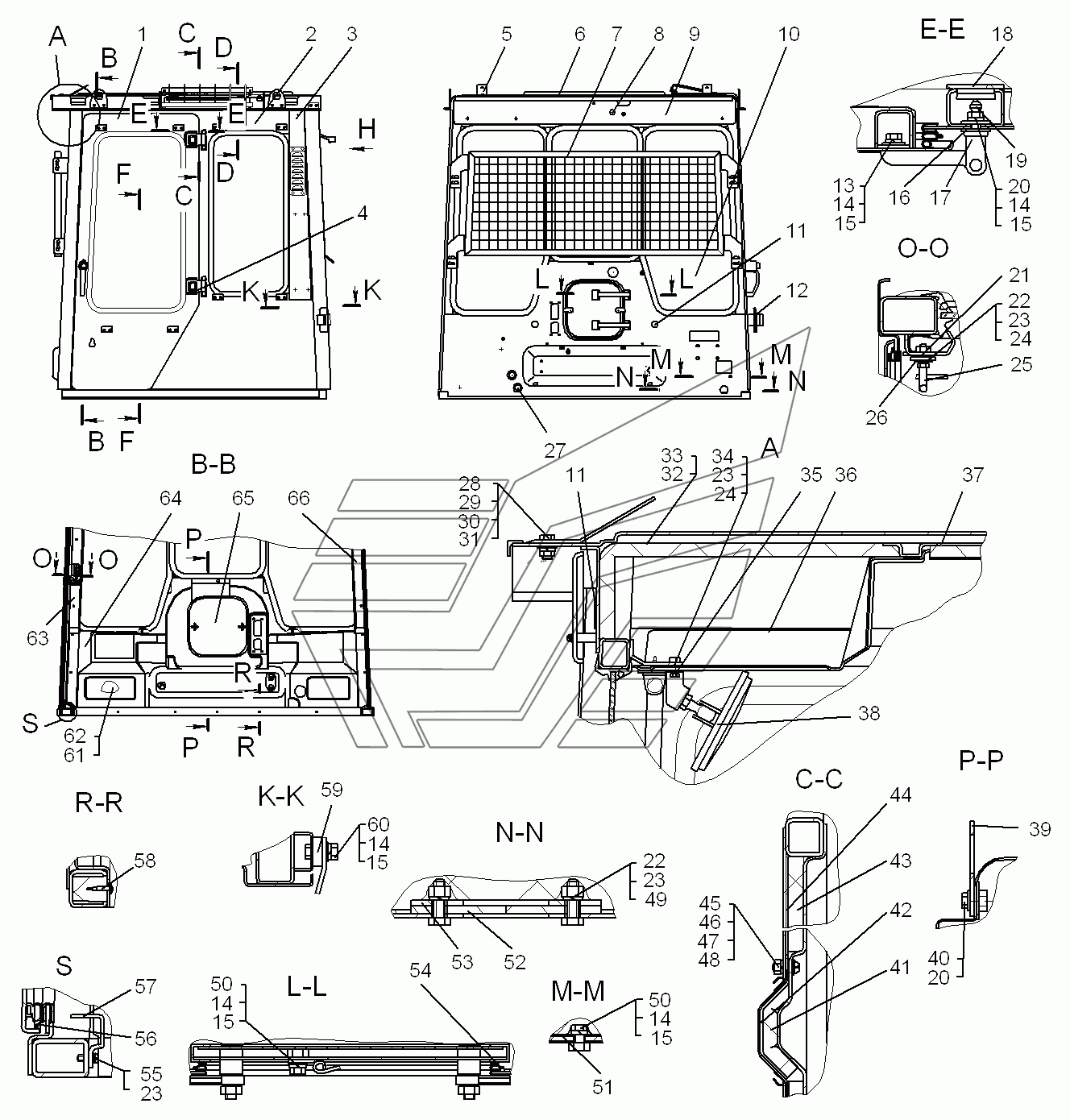

Кабина Кран ТР-20, ТР-12. Каталог 2006г.

Установка кабины Кран ТР-20, ТР-12 Кабина - продолжение Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабина

Заводской номер: 48-59-44СП Количество на модель:
48-59-44СП
1

Номер детали на чертеже:

1

Дверь

Заводской номер: 64-59-293-01СП Количество на модель:
64-59-293-01СП
2

Номер детали на чертеже:

2

Каркас

Заводской номер: 48-59-293СП Количество на модель:
48-59-293СП
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 64-59-260СП Количество на модель:
64-59-260СП
4

Номер детали на чертеже:

4

Шарнир

Заводской номер: 50-59-817-01СП Количество на модель:
50-59-817-01СП
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 48-59-343 Количество на модель:
48-59-343
6

Номер детали на чертеже:

6

Установка люка

Заводской номер: 50-59-814СП Количество на модель:
50-59-814СП
7

Номер детали на чертеже:

7

Установка защиты стёкол

Заводской номер: 64-70-9-02СП Количество на модель:
64-70-9-02СП
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 700-40-9305 Количество на модель:
700-40-9305
9

Номер детали на чертеже:

9

Накладка

Заводской номер: 50-59-1465-03 Количество на модель:
50-59-1465-03
10

Номер детали на чертеже:

10

Установка стеклопакетов

Заводской номер: 64-59-262СП Количество на модель:
64-59-262СП
10

Номер детали на чертеже:

10

Установка стекол

Заводской номер: 64-59-261СП Количество на модель:
64-59-261СП
10

Номер детали на чертеже:

10

Установка стекол

Заводской номер: 64-59-261-01СП Количество на модель:
64-59-261-01СП
11

Номер детали на чертеже:

11

Пробка

Заводской номер: 700-40-9032 Количество на модель:
700-40-9032
12

Номер детали на чертеже:

12

Защелка

Заводской номер: 50-59-440СП Количество на модель:
50-59-440СП
13

Номер детали на чертеже:

13

Болт М10-6gх25.58.Ц9.ч

Заводской номер: БолтМ10-6gх25.58.Ц9.ч Количество на модель:
БолтМ10-6gх25.58.Ц9.ч
14

Номер детали на чертеже:

14

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
15

Номер детали на чертеже:

15

Шайба 10.01.10.Ц9.ч

Заводской номер: 31308-02 Количество на модель:
31308-02
16

Номер детали на чертеже:

16

Шайба 10х3.02.3кп.Ц9.ч

Заводской номер: 3197-03 Количество на модель:
3197-03
17

Номер детали на чертеже:

17

Шарнир

Заводской номер: 50-59-817СП Количество на модель:
50-59-817СП
18

Номер детали на чертеже:

18

Заглушка

Заводской номер: 700-42-2659 Количество на модель:
700-42-2659
19

Номер детали на чертеже:

19

Пломба

Заводской номер: Пломба Количество на модель:
Пломба
20

Номер детали на чертеже:

20

Болт М10-6gх30.58.Ц9.ч

Заводской номер: БолтМ10-6gх30.58.Ц9.ч Количество на модель:
БолтМ10-6gх30.58.Ц9.ч
21

Номер детали на чертеже:

21

Планка

Заводской номер: 64-59-274СП Количество на модель:
64-59-274СП
22

Номер детали на чертеже:

22

Болт М6-6gх20.88.35.Ц9.ч

Заводской номер: БолтМ6-6gх20.88.35.Ц9.ч Количество на модель:
БолтМ6-6gх20.88.35.Ц9.ч
23

Номер детали на чертеже:

23

Шайба 6Т.65Г.09

Заводской номер: Шайба6Т.65Г.09 Количество на модель:
Шайба6Т.65Г.09
24

Номер детали на чертеже:

24

Шайба 6.01.08кп.Ц9.ч

Заводской номер: 31358-02 Количество на модель:
31358-02
25

Номер детали на чертеже:

25

Скоба

Заводской номер: 64-59-280 Количество на модель:
64-59-280
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 64-59-315 Количество на модель:
64-59-315
27

Номер детали на чертеже:

27

Колпачок

Заводской номер: 700-40-2692 Количество на модель:
700-40-2692
28

Номер детали на чертеже:

28

Болт

Заводской номер: БолтМ12-6gх25.58.019 Количество на модель:
БолтМ12-6gх25.58.019
29

Номер детали на чертеже:

29

Гайка

Заводской номер: ГайкаМ12-7Н.6.019 Количество на модель:
ГайкаМ12-7Н.6.019
30

Номер детали на чертеже:

30

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель:
Шайба12.ОТ.65Г.09
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 3135-1 Количество на модель:
3135-1
32

Номер детали на чертеже:

32

Панель

Заводской номер: 700-40-8828 Количество на модель:
700-40-8828
33

Номер детали на чертеже:

33

Панель

Заводской номер: 700-40-8830 Количество на модель:
700-40-8830
34

Номер детали на чертеже:

34

Болт М6-6gх16.88.35.Ц9.ч

Заводской номер: БолтМ6-6gх16.88.35.Ц9.ч Количество на модель:
БолтМ6-6gх16.88.35.Ц9.ч
35

Номер детали на чертеже:

35

Опора

Заводской номер: 50-59-415СП Количество на модель:
50-59-415СП
36

Номер детали на чертеже:

36

Кожух

Заводской номер: 64-59-253СП Количество на модель:
64-59-253СП
37

Номер детали на чертеже:

37

Панель

Заводской номер: 700-40-9323 Количество на модель:
700-40-9323
38

Номер детали на чертеже:

38

Зеркало

Заводской номер: 50-59-650СП Количество на модель:
50-59-650СП
39

Номер детали на чертеже:

39

Петля

Заводской номер: 50-59-1157 Количество на модель:
50-59-1157
40

Номер детали на чертеже:

40

Кольцо

Заводской номер: 40912 Количество на модель:
40912
41

Номер детали на чертеже:

41

Панель

Заводской номер: 700-40-8838-01 Количество на модель:
700-40-8838-01
42

Номер детали на чертеже:

42

Панель

Заводской номер: 700-40-8838 Количество на модель:
700-40-8838
43

Номер детали на чертеже:

43

Панель

Заводской номер: 700-40-8824-08 Количество на модель:
700-40-8824-08
44

Номер детали на чертеже:

44

Панель

Заводской номер: 700-40-8824-02 Количество на модель:
700-40-8824-02
45

Номер детали на чертеже:

45

Винт В.М8-6gх35.58.Ц9.ч

Заводской номер: ВинтВ.М8-6gх35.58.Ц9.ч Количество на модель:
ВинтВ.М8-6gх35.58.Ц9.ч
46

Номер детали на чертеже:

46

Гайка М8-7Н.6.Ц9.ч

Заводской номер: ГайкаМ8-7Н.6.Ц9.ч Количество на модель:
ГайкаМ8-7Н.6.Ц9.ч
47

Номер детали на чертеже:

47

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель:
Шайба8Т.65Г.09
48

Номер детали на чертеже:

48

Шайба 8.02.3кп.Ц9.ч

Заводской номер: 31386-03 Количество на модель:
31386-03
49

Номер детали на чертеже:

49

Гайка М6-7Н.Ц9.ч

Заводской номер: ГайкаМ6-7Н.Ц9.ч Количество на модель:
ГайкаМ6-7Н.Ц9.ч
50

Номер детали на чертеже:

50

Болт М10-6gх18.58.Ц9.ч

Заводской номер: БолтМ10-6gх18.58.Ц9.ч Количество на модель:
БолтМ10-6gх18.58.Ц9.ч
51

Номер детали на чертеже:

51

Заглушка

Заводской номер: 50-59-699 Количество на модель:
50-59-699
52

Номер детали на чертеже:

52

Прокладка

Заводской номер: 700-40-8874 Количество на модель:
700-40-8874
53

Номер детали на чертеже:

53

Фланец

Заводской номер: 48-59-249 Количество на модель:
48-59-249
54

Номер детали на чертеже:

54

Уплотнитель

Заводской номер: 700-40-8842-02 Количество на модель:
700-40-8842-02
55

Номер детали на чертеже:

55

Винт В.М6-6gх16.58.Ц9.ч

Заводской номер: ВинтВ.М6-6gх16.58.Ц9.ч Количество на модель:
ВинтВ.М6-6gх16.58.Ц9.ч
56

Номер детали на чертеже:

56

Уплотнитель

Заводской номер: 700-40-8842 Количество на модель:
700-40-8842
57

Номер детали на чертеже:

57

Кожух

Заводской номер: 48-59-250 Количество на модель:
48-59-250
58

Номер детали на чертеже:

58

Винт самонарезающий самосверлящий 4,2х19

Заводской номер: 700-35-2191 Количество на модель:
700-35-2191
59

Номер детали на чертеже:

59

Проставка

Заводской номер: 64-59-288 Количество на модель:
64-59-288
60

Номер детали на чертеже:

60

Болт М10-6gх35.58.Ц9ч

Заводской номер: БолтМ10-6gх35.58.Ц9ч Количество на модель:
БолтМ10-6gх35.58.Ц9ч
61

Номер детали на чертеже:

61

Панель

Заводской номер: 700-40-8823 Количество на модель:
700-40-8823
62

Номер детали на чертеже:

62

Панель

Заводской номер: 700-40-8823-08 Количество на модель:
700-40-8823-08
63

Номер детали на чертеже:

63

Панель

Заводской номер: 700-42-2982 Количество на модель:
700-42-2982
64

Номер детали на чертеже:

64

Панель

Заводской номер: 700-42-2627-03 Количество на модель:
700-42-2627-03
65

Номер детали на чертеже:

65

Крышка

Заводской номер: 50-59-548СП Количество на модель:
50-59-548СП
66

Номер детали на чертеже:

66

Панель

Заводской номер: 700-42-2982-02 Количество на модель:
700-42-2982-02
