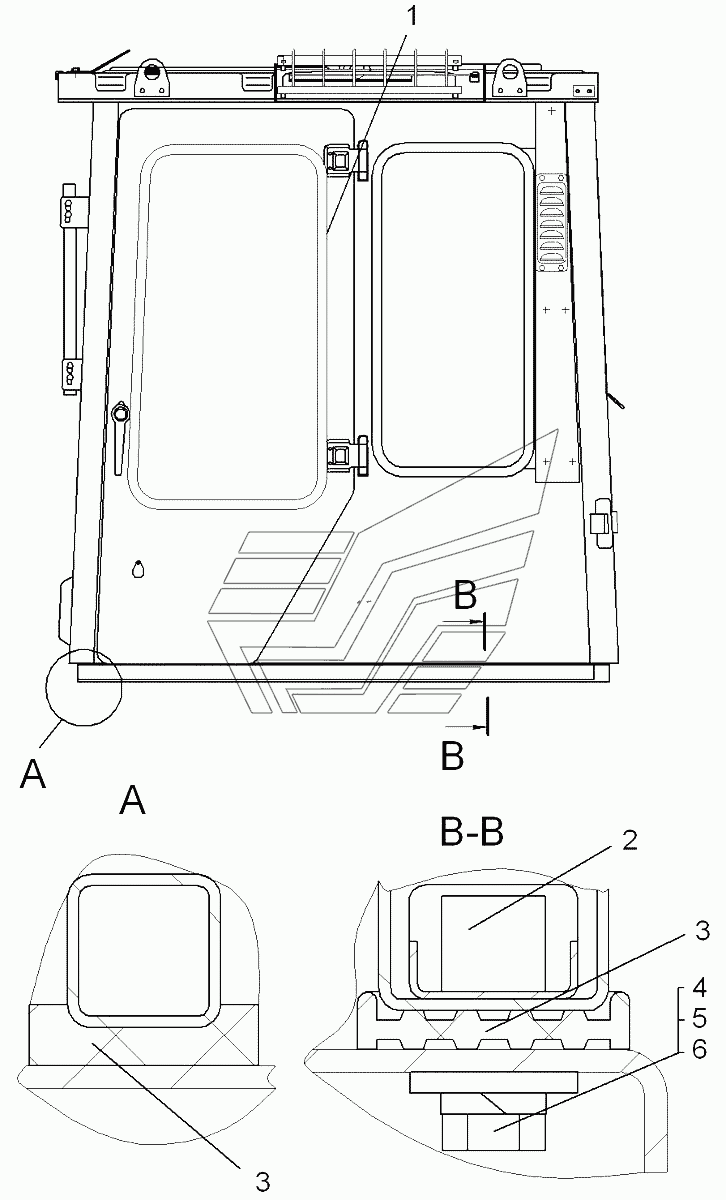

Установка кабины Кран ТР-20, ТР-12. Каталог 2006г.

Гидравлическая система управления трактором Кран ТР-20, ТР-12 Кабина Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка кабины

Заводской номер: 48-59-43СП Количество на модель:
48-59-43СП
1

Номер детали на чертеже:

1

Кабина

Заводской номер: 48-59-44СП Количество на модель:
48-59-44СП
2

Номер детали на чертеже:

2

Балка

Заводской номер: 50-59-828СП Количество на модель:
50-59-828СП
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 700-40-9052СП Количество на модель:
700-40-9052СП
4

Номер детали на чертеже:

4

Болт М16х1,5-6gх55.88.35.Ц9.ч

Заводской номер: БолтМ16х1,5-6gх55.88.35.Ц9.ч Количество на модель:
БолтМ16х1,5-6gх55.88.35.Ц9.ч
5

Номер детали на чертеже:

5

Шайба 16.ОТ.65Г.09

Заводской номер: Шайба16.ОТ.65Г.09 Количество на модель:
Шайба16.ОТ.65Г.09
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 31477-01 Количество на модель:
31477-01
