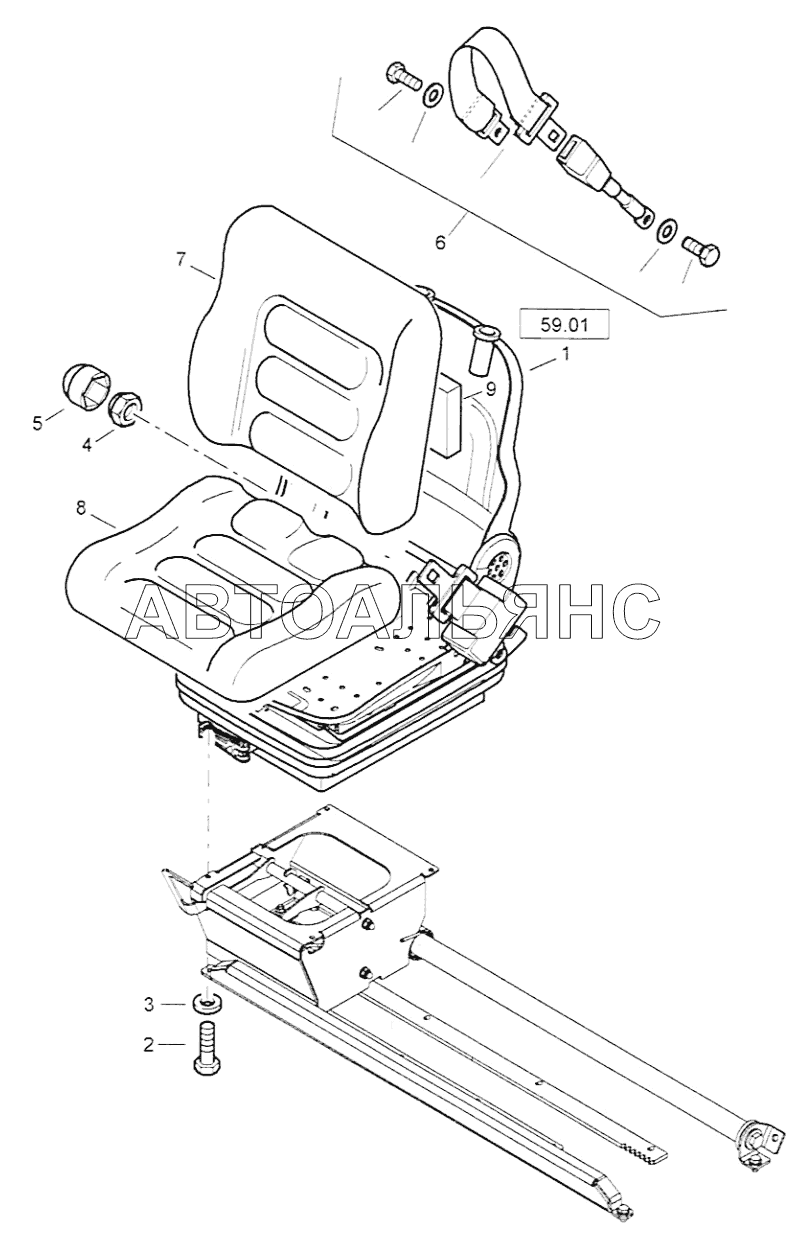

Seat Support BW 24RH. Каталог 2012г.

Seat Support BW 24RH Operator's Seat BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Operator's seat

Заводской номер: 05570569 Количество на модель: 1
05570569
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 4
07140824
4
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
4

Номер детали на чертеже:

4

Safety nut

Заводской номер: 08130813 Количество на модель: 1
08130813
1
5

Номер детали на чертеже:

5

Protection cap

Заводской номер: 06510175 Количество на модель: 1
06510175
1
6

Номер детали на чертеже:

6

Seat belt

Заводской номер: 05570425 Количество на модель: 1
05570425
1
7

Номер детали на чертеже:

7

Cushion for backrest,PVC

Заводской номер: 05570571 Количество на модель: 1
05570571
1
8

Номер детали на чертеже:

8

Cushion for seat,PVC

Заводской номер: 05570570 Количество на модель: 1
05570570
1
9

Номер детали на чертеже:

9

Rubber plate

Заводской номер: 05570577 Количество на модель: 1
05570577
1
Seat Support BW 24RH Operator's Seat BW 24RH
