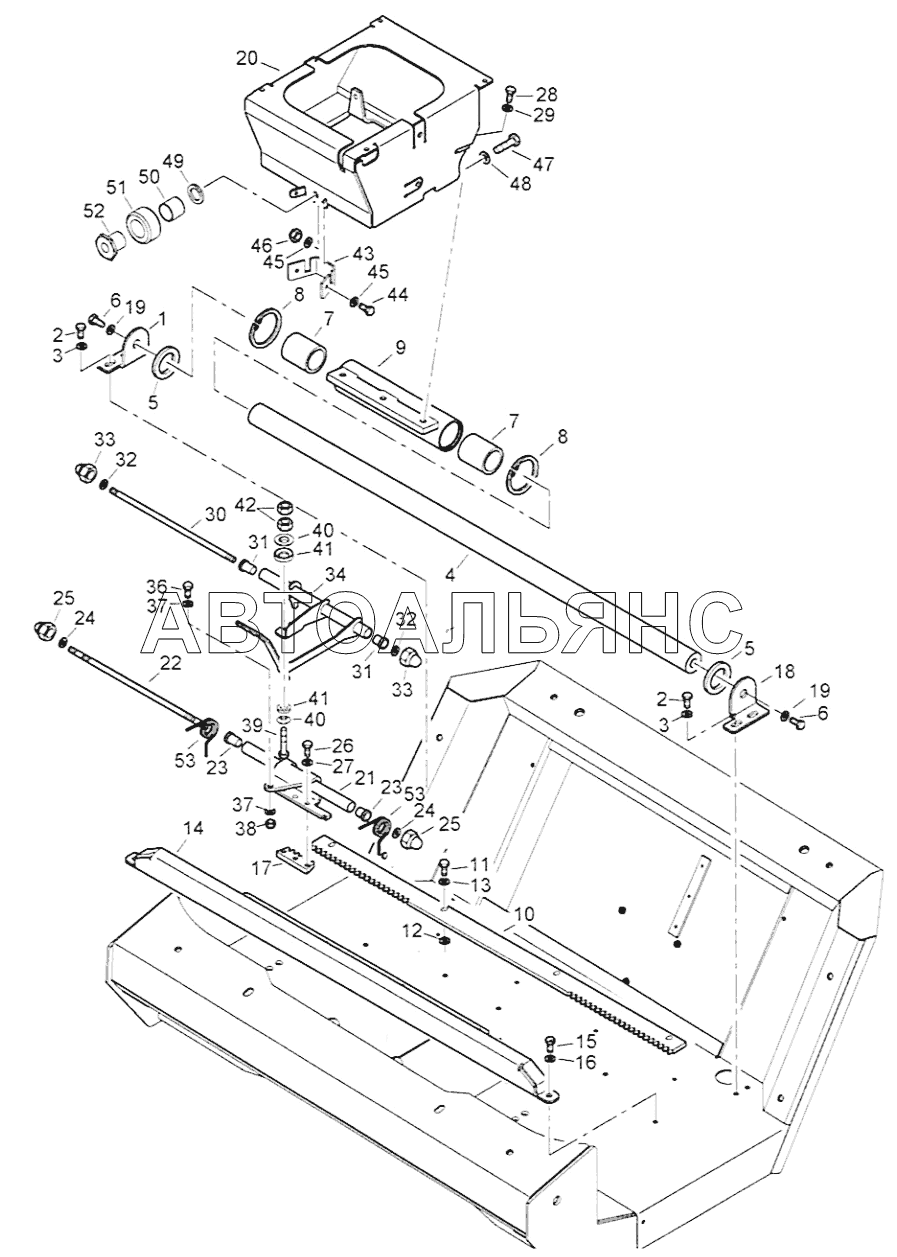

Seat Support BW 24RH. Каталог 2012г.

Operators Platform BW 24RH Seat Support BW 24RH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Angle

Заводской номер: 53833014 Количество на модель: 1
53833014
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07141027 Количество на модель: 4
07141027
4
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08752106 Количество на модель: 4
08752106
4
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 64053203 Количество на модель: 1
64053203
1
5

Номер детали на чертеже:

5

Stop disc

Заводской номер: 59070360 Количество на модель: 2
59070360
2
6

Номер детали на чертеже:

6

Hexagon bolt

Заводской номер: 07131612 Количество на модель: 2
07131612
2
7

Номер детали на чертеже:

7

Linear ball bearing

Заводской номер: 05164001 Количество на модель: 2
05164001
2
8

Номер детали на чертеже:

8

Circlip,internal

Заводской номер: 09222900 Количество на модель: 2
09222900
2
9

Номер детали на чертеже:

9

Guiding tube

Заводской номер: 92020211 Количество на модель: 1
92020211
1
10

Номер детали на чертеже:

10

Bar

Заводской номер: 53833016 Количество на модель: 1
53833016
1
11

Номер детали на чертеже:

11

Hexagon bolt

Заводской номер: 07140842 Количество на модель: 4
07140842
4
12

Номер детали на чертеже:

12

Washer

Заводской номер: 08590820 Количество на модель: 4
08590820
4
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
14

Номер детали на чертеже:

14

Plate

Заводской номер: 53833006 Количество на модель: 1
53833006
1
17

Номер детали на чертеже:

17

Toothed segment

Заводской номер: 92020261 Количество на модель: 1
92020261
1
18

Номер детали на чертеже:

18

Angle

Заводской номер: 53833015 Количество на модель: 1
53833015
1
19

Номер детали на чертеже:

19

Spring washer

Заводской номер: 08752170 Количество на модель: 2
08752170
2
20

Номер детали на чертеже:

20

Seal holder

Заводской номер: 53833013 Количество на модель: 1
53833013
1
21

Номер детали на чертеже:

21

Lever arm

Заводской номер: 53833017 Количество на модель: 1
53833017
1
22

Номер детали на чертеже:

22

Rod

Заводской номер: 92020212 Количество на модель: 1
92020212
1
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 58150164 Количество на модель: 2
58150164
2
24

Номер детали на чертеже:

24

Washer

Заводской номер: 08511021 Количество на модель: 2
08511021
2
25

Номер детали на чертеже:

25

Domed cap nut

Заводской номер: 08241035 Количество на модель: 2
08241035
2
26

Номер детали на чертеже:

26

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 3
07140824
3
30

Номер детали на чертеже:

30

Rod

Заводской номер: 92020212 Количество на модель: 1
92020212
1
31

Номер детали на чертеже:

31

Bushing

Заводской номер: 58150164 Количество на модель: 2
58150164
2
34

Номер детали на чертеже:

34

Lever

Заводской номер: 58150170 Количество на модель: 1
58150170
1
36

Номер детали на чертеже:

36

Hexagon bolt

Заводской номер: 07140641 Количество на модель: 2
07140641
2
37

Номер детали на чертеже:

37

Washer

Заводской номер: 08510612 Количество на модель: 4
08510612
4
38

Номер детали на чертеже:

38

Safety nut

Заводской номер: 08130611 Количество на модель: 2
08130611
2
39

Номер детали на чертеже:

39

Hexagon bolt

Заводской номер: 07130873 Количество на модель: 1
07130873
1
40

Номер детали на чертеже:

40

Spherical washer

Заводской номер: 09280108 Количество на модель: 2
09280108
2
41

Номер детали на чертеже:

41

Conical socket

Заводской номер: 09280208 Количество на модель: 2
09280208
2
42

Номер детали на чертеже:

42

Hexagon nut

Заводской номер: 08110813 Количество на модель: 2
08110813
2
43

Номер детали на чертеже:

43

Scraper

Заводской номер: 92020258 Количество на модель: 1
92020258
1
44

Номер детали на чертеже:

44

Hexagon bolt

Заводской номер: 07140633 Количество на модель: 2
07140633
2
47

Номер детали на чертеже:

47

Hexagon bolt

Заводской номер: 07141238 Количество на модель: 1
07141238
1
48

Номер детали на чертеже:

48

Spring washer

Заводской номер: 08752130 Количество на модель: 1
08752130
1
49

Номер детали на чертеже:

49

Washer

Заводской номер: 08591330 Количество на модель: 1
08591330
1
50

Номер детали на чертеже:

50

Bushing

Заводской номер: 06283096 Количество на модель: 1
06283096
1
51

Номер детали на чертеже:

51

Roller

Заводской номер: 88003047 Количество на модель: 1
88003047
1
52

Номер детали на чертеже:

52

Receptacle

Заводской номер: 88003048 Количество на модель: 1
88003048
1
53

Номер детали на чертеже:

53

Yoke spring

Заводской номер: 92020228 Количество на модель: 2
92020228
2
Operators Platform BW 24RH Seat Support BW 24RH
