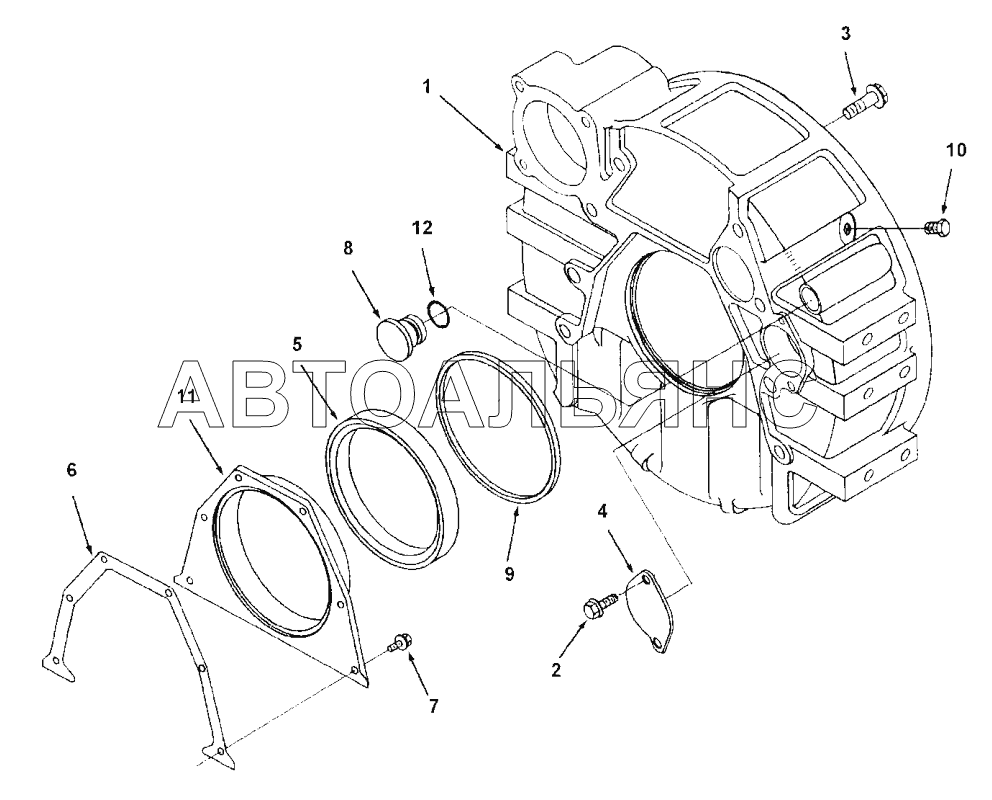

Crankcase BW 24R. Каталог 2007г.

Crankcase BW 24R Crankcase BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Housing

Заводской номер: 31701008 Количество на модель: 1
31701008
1
2

Номер детали на чертеже:

2

Self tapping screw

Заводской номер: 31780511 Количество на модель: 2
31780511
2
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 31780604 Количество на модель: 8
31780604
8
4

Номер детали на чертеже:

4

Cover plate

Заводской номер: 31780655 Количество на модель: 1
31780655
1
5

Номер детали на чертеже:

5

Kit.seal

Заводской номер: 31701383 Количество на модель: 1
31701383
1
6

Номер детали на чертеже:

6

Gasket

Заводской номер: 31780838 Количество на модель: 1
31780838
1
7

Номер детали на чертеже:

7

Hexagon bolt

Заводской номер: 31701208 Количество на модель: 6
31701208
6
8

Номер детали на чертеже:

8

Plug

Заводской номер: 31780498 Количество на модель: 1
31780498
1
9

Номер детали на чертеже:

9

Sealing ring

Заводской номер: 31780512 Количество на модель: 1
31780512
1
10

Номер детали на чертеже:

10

Plug

Заводской номер: 31780449 Количество на модель: 1
31780449
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: 31701009 Количество на модель: 1
31701009
1
12

Номер детали на чертеже:

12

Loop ring

Заводской номер: 31780499 Количество на модель: 1
31780499
1
Crankcase BW 24R Crankcase BW 24R
