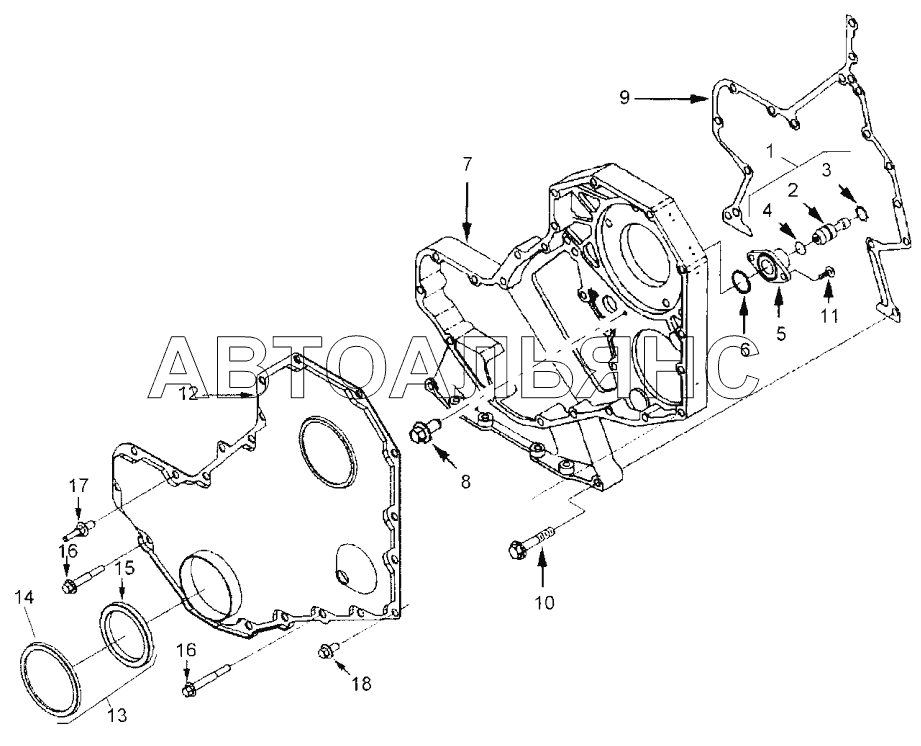

Crankcase BW 24R. Каталог 2007г.

Crankcase BW 24R Crankcase BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Timing gear housing

Заводской номер: 31781048 Количество на модель: 1
31781048
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 31780447 Количество на модель: 1
31780447
1
3

Номер детали на чертеже:

3

Retainer ring

Заводской номер: 31780453 Количество на модель: 1
31780453
1
4

Номер детали на чертеже:

4

Loop ring

Заводской номер: 31780520 Количество на модель: 1
31780520
1
5

Номер детали на чертеже:

5

Timing gear housing

Заводской номер: 31780597 Количество на модель: 1
31780597
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 31780540 Количество на модель: 1
31780540
1
7

Номер детали на чертеже:

7

Transmission housing

Заводской номер: 31781050 Количество на модель: 1
31781050
1
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 31781052 Количество на модель: 5
31781052
5
9

Номер детали на чертеже:

9

Gasket

Заводской номер: 31701102 Количество на модель: 1
31701102
1
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 31780404 Количество на модель: 2
31780404
2
11

Номер детали на чертеже:

11

Screw

Заводской номер: 31780483 Количество на модель: 2
31780483
2
12

Номер детали на чертеже:

12

Transmission cover

Заводской номер: 31701202 Количество на модель: 1
31701202
1
13

Номер детали на чертеже:

13

Kit.seal

Заводской номер: 31782093 Количество на модель: 1
31782093
1
14

Номер детали на чертеже:

14

Dust seal ring

Заводской номер: 31701204 Количество на модель: 1
31701204
1
15

Номер детали на чертеже:

15

Radial seal

Заводской номер: 31701205 Количество на модель: 1
31701205
1
16

Номер детали на чертеже:

16

Hexagon bolt

Заводской номер: 31780404 Количество на модель: 9
31780404
9
17

Номер детали на чертеже:

17

Hexagon bolt

Заводской номер: 31701203 Количество на модель: 2
31701203
2
18

Номер детали на чертеже:

18

Hexagon bolt

Заводской номер: 31781051 Количество на модель: 9
31781051
9
