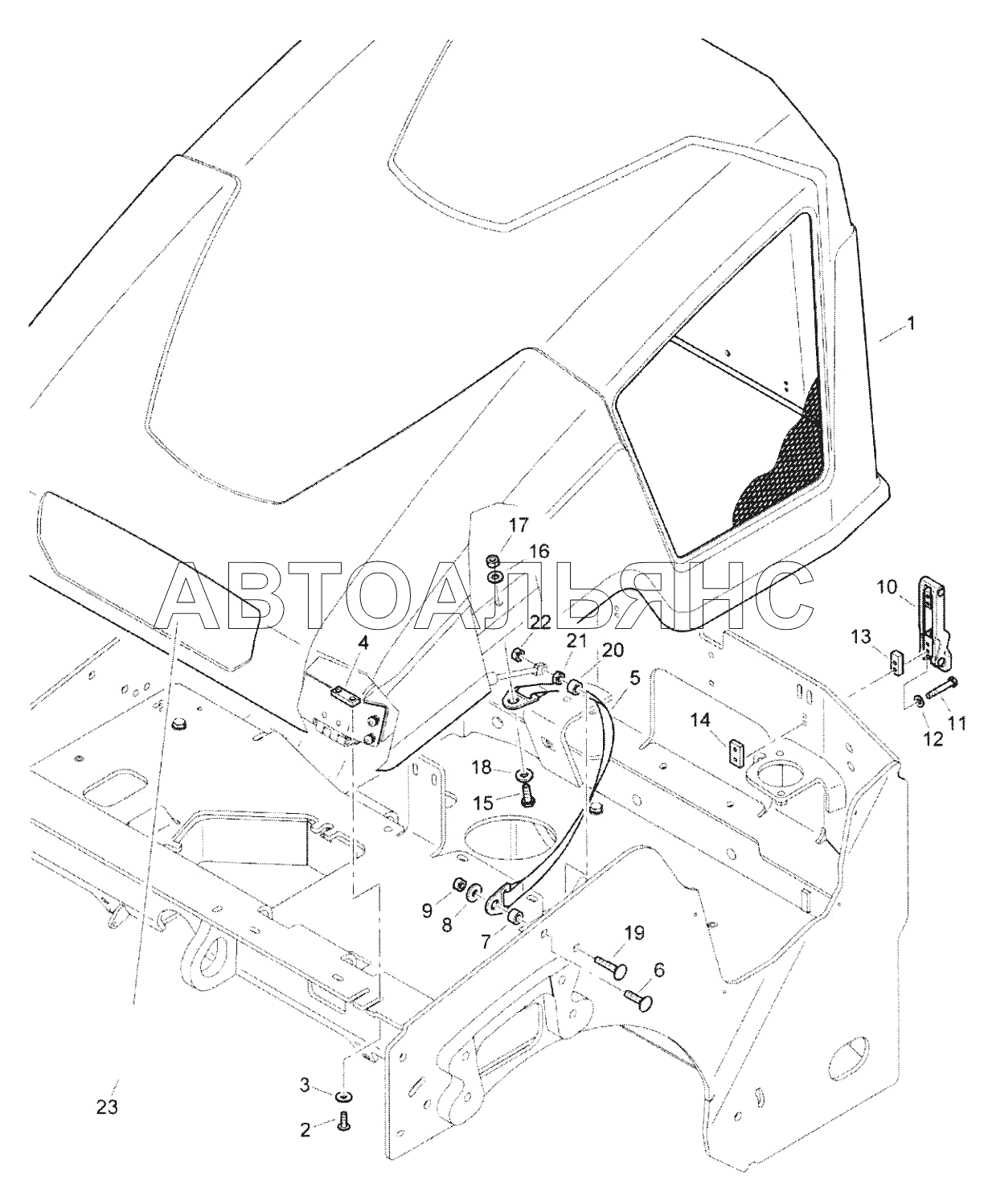

Engine Hood BW120AD-5. Каталог 2017г.

Operators Platform BW120AD-5 Operator's Seat BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Engine hood

Заводской номер: 83411719 Количество на модель: 1
83411719
1
2

Номер детали на чертеже:

2

Lens head screw

Заводской номер: 07210825 Количество на модель: 4
07210825
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08621084 Количество на модель: 4
08621084
4
4

Номер детали на чертеже:

4

Flat steel

Заводской номер: 51130405 Количество на модель: 2
51130405
2
5

Номер детали на чертеже:

5

Band, belt

Заводской номер: 46240131 Количество на модель: 2
46240131
2
6

Номер детали на чертеже:

6

Flat head screw

Заводской номер: 07281008 Количество на модель: 2
07281008
2
7

Номер детали на чертеже:

7

Spacer piece

Заводской номер: 80030211 Количество на модель: 2
80030211
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: 08501028 Количество на модель: 2
08501028
2
9

Номер детали на чертеже:

9

Safety nut

Заводской номер: 08131016 Количество на модель: 2
08131016
2
10

Номер детали на чертеже:

10

Lock

Заводской номер: 05932156 Количество на модель: 2
05932156
2
11

Номер детали на чертеже:

11

Hexagon bolt

Заводской номер: 07130512 Количество на модель: 4
07130512
4
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 08751053 Количество на модель: 4
08751053
4
13

Номер детали на чертеже:

13

Spacer piece

Заводской номер: 46340111 Количество на модель: 2
46340111
2
14

Номер детали на чертеже:

14

Tapped block

Заводской номер: 46340129 Количество на модель: 2
46340129
2
15

Номер детали на чертеже:

15

Hexagon bolt

Заводской номер: 07141030 Количество на модель: 2
07141030
2
16

Номер детали на чертеже:

16

Spring washer

Заводской номер: 08752106 Количество на модель: 2
08752106
2
19

Номер детали на чертеже:

19

Flat head screw

Заводской номер: 07281010 Количество на модель: 2
07281010
2
20

Номер детали на чертеже:

20

Spacer piece

Заводской номер: 80030211 Количество на модель: 2
80030211
2
21

Номер детали на чертеже:

21

Hexagon nut

Заводской номер: 08111016 Количество на модель: 2
08111016
2
23

Номер детали на чертеже:

23

Decal

Заводской номер: 00831921 Количество на модель: 1
00831921
1
24

Номер детали на чертеже:

24

Gas spring

Заводской номер: 05050744 Количество на модель: 2
05050744
2
25

Номер детали на чертеже:

25

Safety nut

Заводской номер: 08130813 Количество на модель: 2
08130813
2
