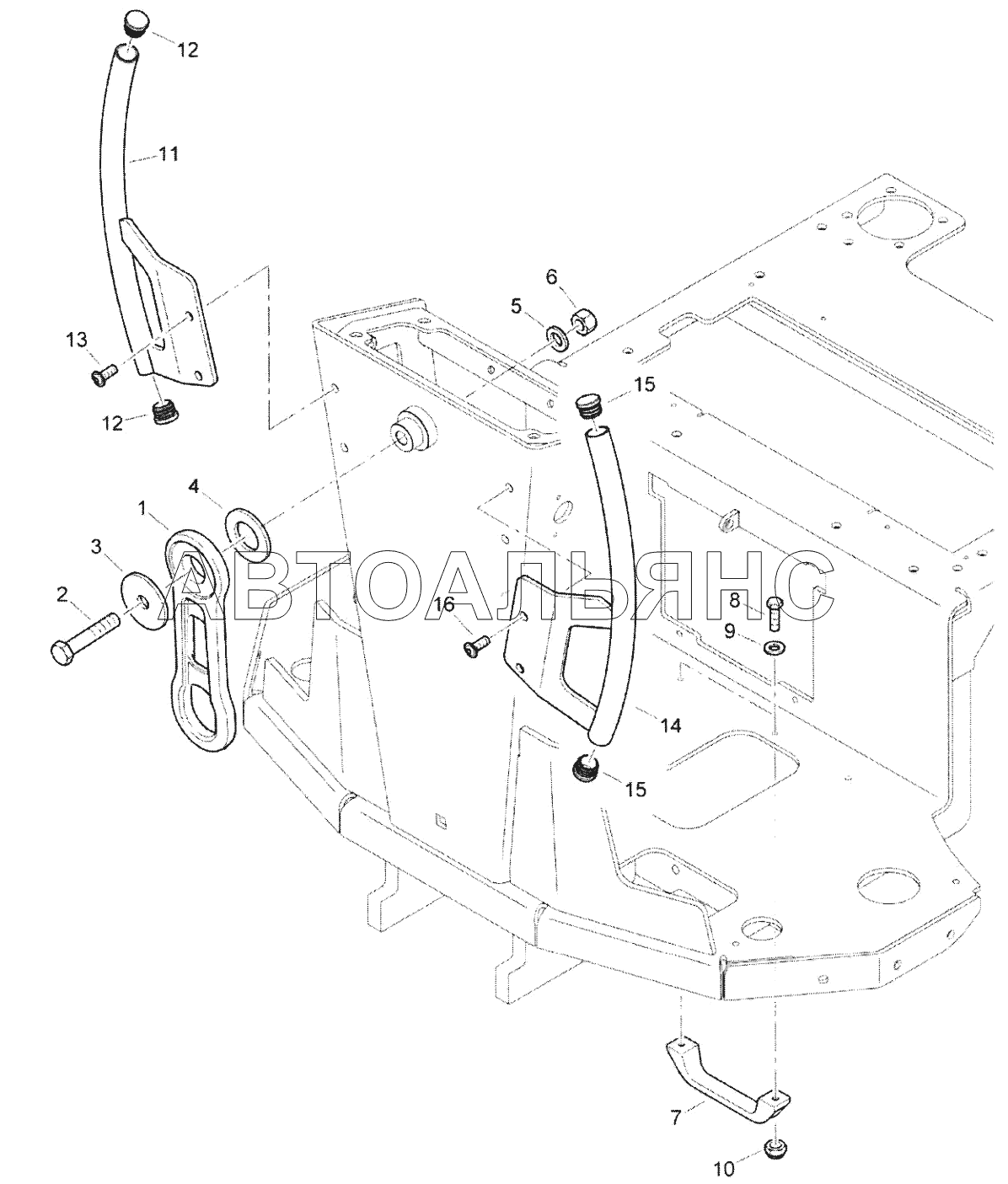

Operators Platform BW120AD-5. Каталог 2017г.

Operators Platform BW120AD-5 Engine Hood BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Towing hook

Заводской номер: 46220199 Количество на модель: 1
46220199
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07131631 Количество на модель: 1
07131631
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08513768 Количество на модель: 1
08513768
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 88211547 Количество на модель: 1
88211547
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 08511730 Количество на модель: 1
08511730
1
6

Номер детали на чертеже:

6

Safety nut

Заводской номер: 08131621 Количество на модель: 1
08131621
1
7

Номер детали на чертеже:

7

Handle

Заводской номер: 05571203 Количество на модель: 1
05571203
1
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 07140633 Количество на модель: 2
07140633
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08510612 Количество на модель: 2
08510612
2
10

Номер детали на чертеже:

10

Safety nut

Заводской номер: 08130611 Количество на модель: 2
08130611
2
11

Номер детали на чертеже:

11

Access rail

Заводской номер: 65240185 Количество на модель: 1
65240185
1
12

Номер детали на чертеже:

12

Plug

Заводской номер: 06510374 Количество на модель: 2
06510374
2
13

Номер детали на чертеже:

13

Lens head screw

Заводской номер: 07211020 Количество на модель: 2
07211020
2
14

Номер детали на чертеже:

14

Access rail

Заводской номер: 65240187 Количество на модель: 1
65240187
1
15

Номер детали на чертеже:

15

Plug

Заводской номер: 06510374 Количество на модель: 2
06510374
2
16

Номер детали на чертеже:

16

Lens head screw

Заводской номер: 07211020 Количество на модель: 2
07211020
2
Operators Platform BW120AD-5 Engine Hood BW120AD-5
