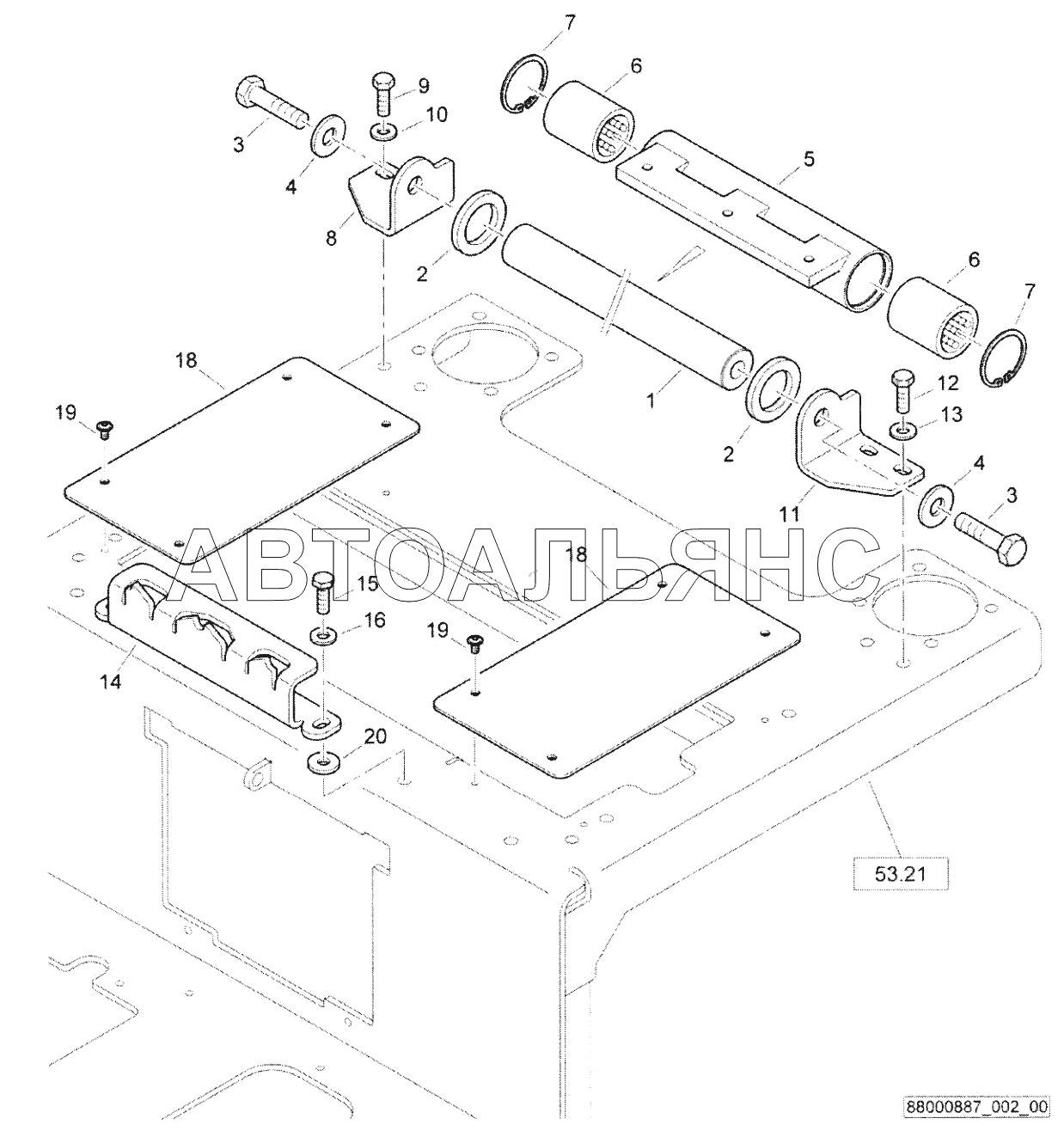

FS33-Sliding seat plus extras BW120AD-5. Каталог 2017г.

FS33-Sliding seat plus extras BW120AD-5 AD4-Cover BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
14
15
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shaft

Заводской номер: 88003273 Количество на модель: 1
88003273
1
2

Номер детали на чертеже:

2

Stop disc

Заводской номер: 59070360 Количество на модель: 2
59070360
2
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07131616 Количество на модель: 2
07131616
2
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08752170 Количество на модель: 2
08752170
2
5

Номер детали на чертеже:

5

Guiding tube

Заводской номер: 92020211 Количество на модель: 1
92020211
1
6

Номер детали на чертеже:

6

Linear ball bearing

Заводской номер: 05164001 Количество на модель: 2
05164001
2
7

Номер детали на чертеже:

7

Circlip,internal

Заводской номер: 09222900 Количество на модель: 2
09222900
2
8

Номер детали на чертеже:

8

Holder

Заводской номер: 88003271 Количество на модель: 1
88003271
1
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 07141027 Количество на модель: 2
07141027
2
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 08752106 Количество на модель: 2
08752106
2
11

Номер детали на чертеже:

11

Holder

Заводской номер: 88003272 Количество на модель: 1
88003272
1
14

Номер детали на чертеже:

14

Rail

Заводской номер: 88003270 Количество на модель: 1
88003270
1
15

Номер детали на чертеже:

15

Hexagon bolt

Заводской номер: 07141030 Количество на модель: 2
07141030
2
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: 88003274 Количество на модель: 2
88003274
2
19

Номер детали на чертеже:

19

Lens head screw

Заводской номер: 07210893 Количество на модель: 8
07210893
8
20

Номер детали на чертеже:

20

Washer

Заводской номер: 08501028 Количество на модель: 2
08501028
2
