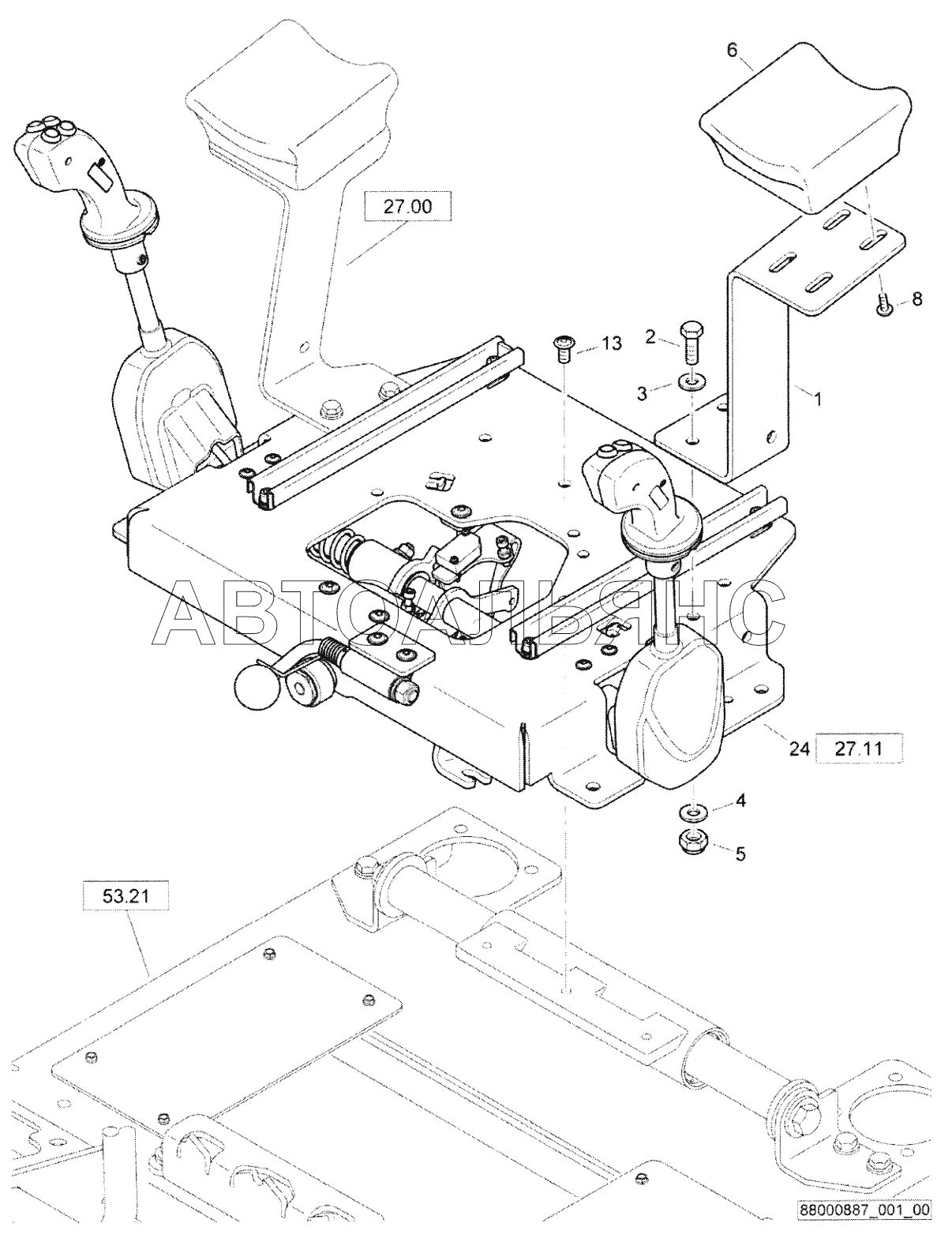

FS33-Sliding seat plus extras BW120AD-5. Каталог 2017г.

S19-ROPS, hinged BW120AD-5 FS33-Sliding seat plus extras BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
8
13
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Supporting plate

Заводской номер: 88069010 Количество на модель: 1
88069010
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07141030 Количество на модель: 2
07141030
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08511021 Количество на модель: 2
08511021
2
5

Номер детали на чертеже:

5

Safety nut

Заводской номер: 08131016 Количество на модель: 2
08131016
2
6

Номер детали на чертеже:

6

Arm rest

Заводской номер: 87610045 Количество на модель: 1
87610045
1
8

Номер детали на чертеже:

8

Lens head screw

Заводской номер: 07210616 Количество на модель: 4
07210616
4
13

Номер детали на чертеже:

13

Lens head screw

Заводской номер: 07211020 Количество на модель: 3
07211020
3
24

Номер детали на чертеже:

24

Operating console

Заводской номер: 88003350 Количество на модель: 1
88003350
1
