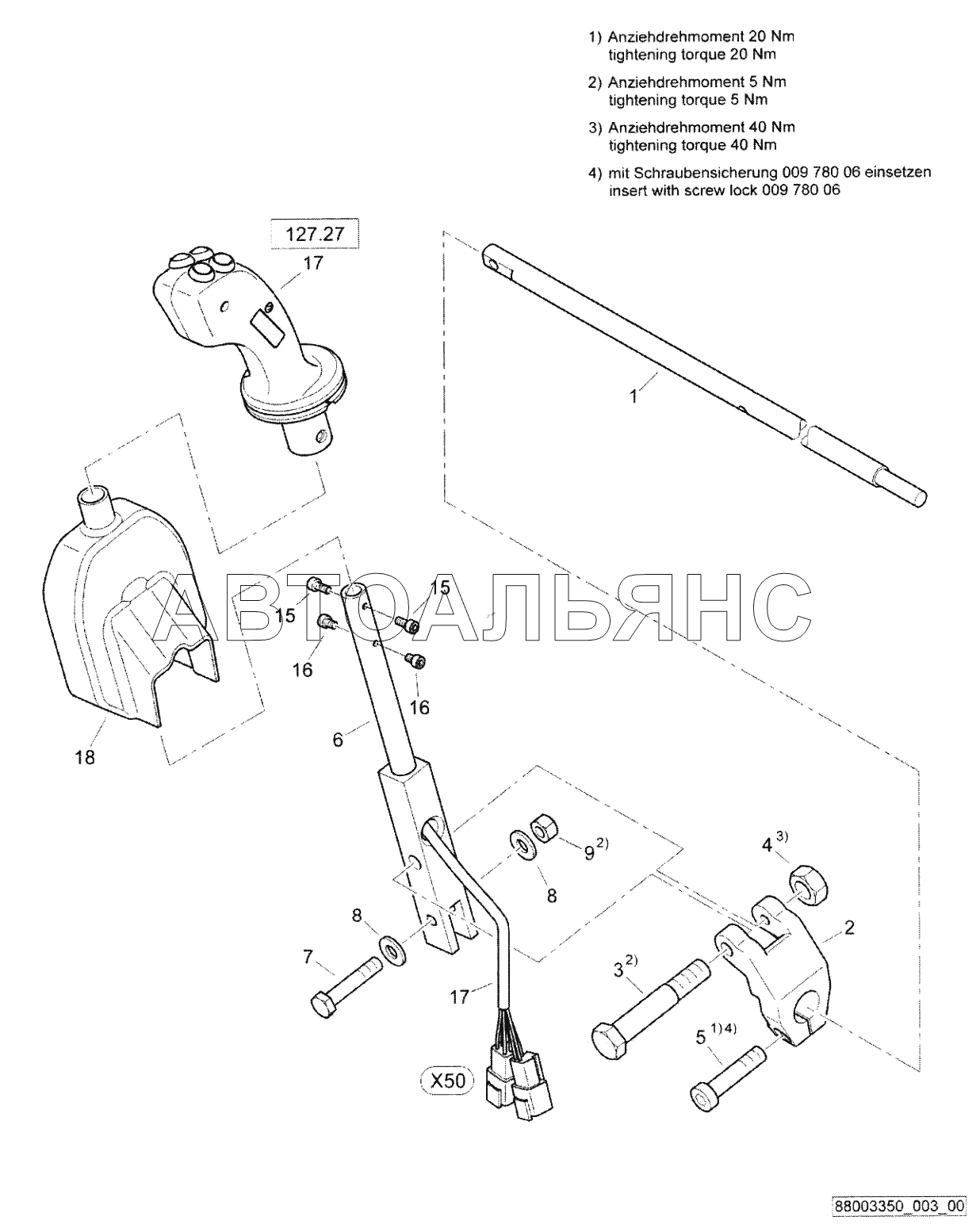

Operating console, assembled BW120AD-5. Каталог 2017г.

Operating console, assembled BW120AD-5 Operating console, assembled BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shaft

Заводской номер: 46420156 Количество на модель: 1
46420156
1
2

Номер детали на чертеже:

2

Clamping holder

Заводской номер: 46420157 Количество на модель: 1
46420157
1
3

Номер детали на чертеже:

3

Shoulder screw

Заводской номер: 05993057 Количество на модель: 1
05993057
1
4

Номер детали на чертеже:

4

Hexagon nut

Заводской номер: 08111016 Количество на модель: 1
08111016
1
5

Номер детали на чертеже:

5

Socket-head cap screw

Заводской номер: 07240821 Количество на модель: 1
07240821
1
6

Номер детали на чертеже:

6

Lever

Заводской номер: 46420188 Количество на модель: 1
46420188
1
7

Номер детали на чертеже:

7

Screw

Заводской номер: 46420173 Количество на модель: 1
46420173
1
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
9

Номер детали на чертеже:

9

Safety nut

Заводской номер: 08310812 Количество на модель: 1
08310812
1
15

Номер детали на чертеже:

15

Socket-head cap screw

Заводской номер: 07230505 Количество на модель: 2
07230505
2
16

Номер детали на чертеже:

16

Socket-head cap screw

Заводской номер: 07230507 Количество на модель: 2
07230507
2
17

Номер детали на чертеже:

17

Handle

Заводской номер: 46420192 Количество на модель: 1
46420192
1
18

Номер детали на чертеже:

18

Trim

Заводской номер: 46420178 Количество на модель: 1
46420178
1
