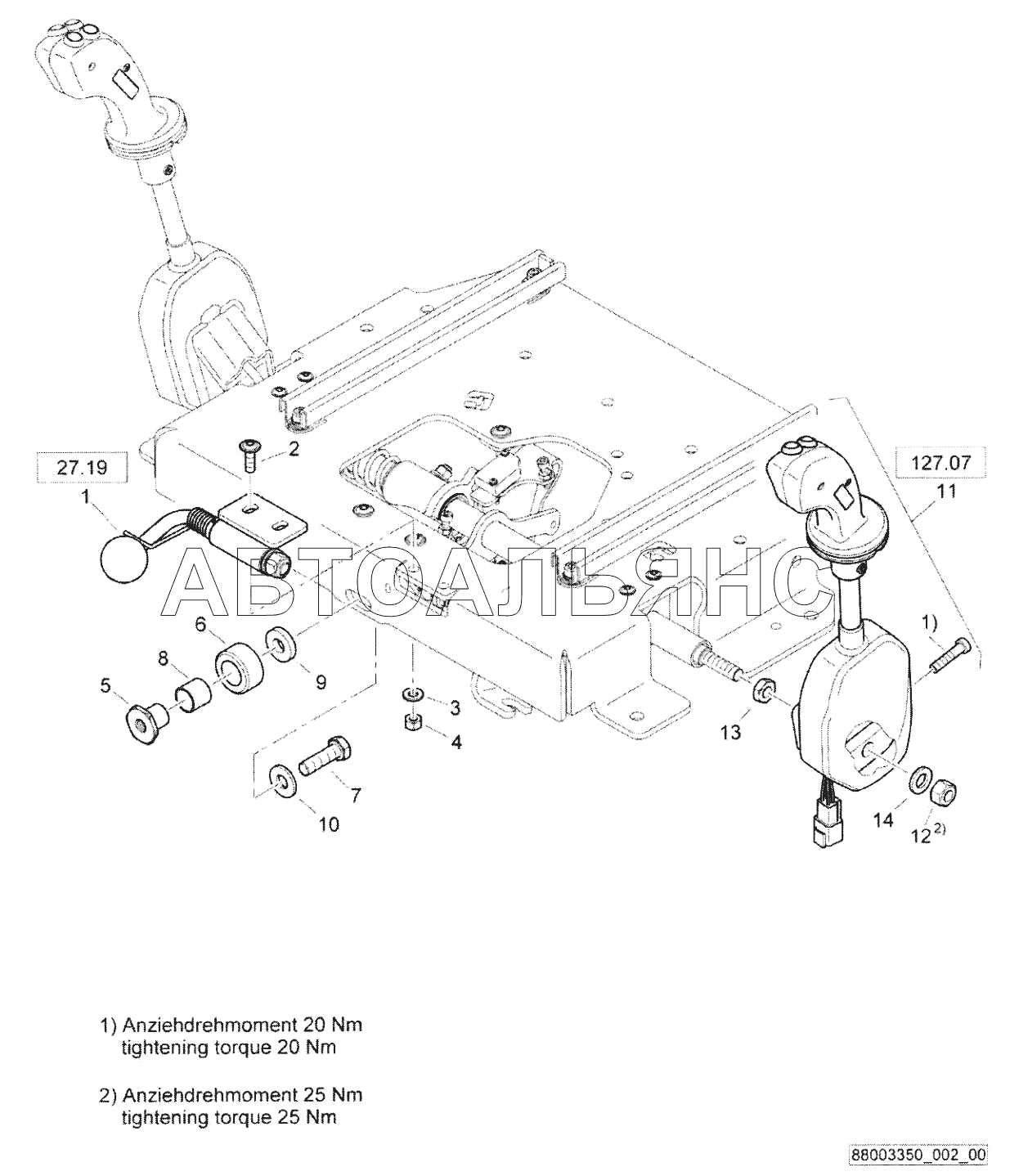

Operating console, assembled BW120AD-5. Каталог 2017г.

Operating console, assembled BW120AD-5 Operating console, assembled BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Stop. assembled

Заводской номер: 65140126 Количество на модель: 1
65140126
1
2

Номер детали на чертеже:

2

Lens head screw

Заводской номер: 07210891 Количество на модель: 2
07210891
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08510817 Количество на модель: 2
08510817
2
4

Номер детали на чертеже:

4

Safety nut

Заводской номер: 08130813 Количество на модель: 2
08130813
2
5

Номер детали на чертеже:

5

Bearing bush

Заводской номер: 88069104 Количество на модель: 1
88069104
1
6

Номер детали на чертеже:

6

Roller

Заводской номер: 88069105 Количество на модель: 1
88069105
1
7

Номер детали на чертеже:

7

Hexagon bolt

Заводской номер: 07141243 Количество на модель: 1
07141243
1
8

Номер детали на чертеже:

8

Bushing

Заводской номер: 06283096 Количество на модель: 1
06283096
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08591330 Количество на модель: 1
08591330
1
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 08752130 Количество на модель: 1
08752130
1
11

Номер детали на чертеже:

11

Control

Заводской номер: 65140138 Количество на модель: 1
65140138
1
12

Номер детали на чертеже:

12

Safety nut

Заводской номер: 08131218 Количество на модель: 1
08131218
1
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 08121217 Количество на модель: 1
08121217
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 08511324 Количество на модель: 1
08511324
1
Operating console, assembled BW120AD-5 Operating console, assembled BW120AD-5
