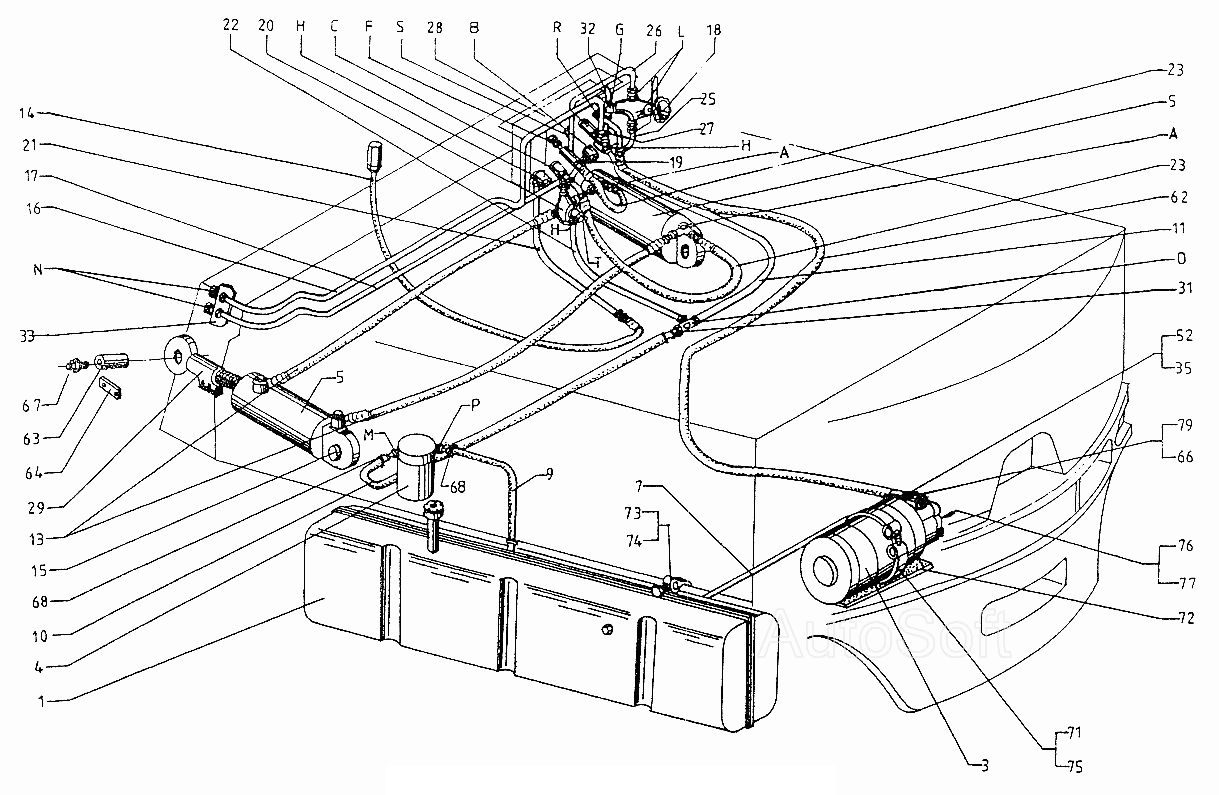

Гидравлическая система Н=3300 EB-735. Каталог 2002г.

Гидравлическая система Н=4500 EB-735 Цилиндр наклона Н=3300 EB-735

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система

Заводской номер: 735.33.10.08.00.00 Количество на модель: 1
735.33.10.08.00.00
1
1

Номер детали на чертеже:

1

Резервуар масляный в сборе

Заводской номер: 735.33.10.08.11.00.00 Количество на модель: 1
735.33.10.08.11.00.00
1
3

Номер детали на чертеже:

3

Насос с электродвигателем А25Х-8ЕС 10/7,5/28

Заводской номер: 7021.28.00.00.31 Количество на модель: 1
7021.28.00.00.31
1
4

Номер детали на чертеже:

4

Масляный фильтр МХ 1-20

Заводской номер: 5583.00.00.00 Количество на модель: 1
5583.00.00.00
1
5

Номер детали на чертеже:

5

ЦБХ211 А/90х110/70

Заводской номер: 17013.00.00.00-04 Количество на модель: 2
17013.00.00.00-04
2
5

Номер детали на чертеже:

5

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х110/70

Заводской номер: 17013.1.00.00.00-04 Количество на модель: 2
17013.1.00.00.00-04
2
7

Номер детали на чертеже:

7

Всасывающий шланг

Заводской номер: 735.33.10.08.00.01 Количество на модель: 1
735.33.10.08.00.01
1
9

Номер детали на чертеже:

9

Сливной шланг

Заводской номер: 735.33.10.08.00.03 Количество на модель: 1
735.33.10.08.00.03
1
10

Номер детали на чертеже:

10

Сливной шланг

Заводской номер: 735.33.10.08.00.04 Количество на модель: 1
735.33.10.08.00.04
1
11

Номер детали на чертеже:

11

Сливная труба

Заводской номер: 735.33.10.08.00.10 Количество на модель: 1
735.33.10.08.00.10
1
13

Номер детали на чертеже:

13

Гибкое соединение 8-Гх18-Нцх12-840/25 ОН-04 51484-71

Заводской номер: [Гибкое соединение 8-Гх18-Нцх12-840/25 ОН-04 51484-71] Количество на модель: 2
[Гибкое соединение 8-Гх18-Нцх12-840/25 ОН-04 51484-71]
2
14

Номер детали на чертеже:

14

Гибкое соединение 12Щех22-Щкрх22-1370/25 ОН-04 51484-71

Заводской номер: [Гибкое соединение 12Щех22-Щкрх22-1370/25 ОН-04 51484-71] Количество на модель: 1
[Гибкое соединение 12Щех22-Щкрх22-1370/25 ОН-04 51484-71]
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: 735.33.10.08.00.24 Количество на модель: 2
735.33.10.08.00.24
2
16

Номер детали на чертеже:

16

Сливная труба VI

Заводской номер: 735.33.10.08.00.18 Количество на модель: 1
735.33.10.08.00.18
1
17

Номер детали на чертеже:

17

Труба V

Заводской номер: 735.33.10.08.00.17 Количество на модель: 1
735.33.10.08.00.17
1
18

Номер детали на чертеже:

18

Предохранительный клапан КП-А3А1 ОН-04 58921-77

Заводской номер: 5677.00.00 Количество на модель: 1
5677.00.00
1
19

Номер детали на чертеже:

19

Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76

Заводской номер: 5791.00.00 Количество на модель: 1
5791.00.00
1
20

Номер детали на чертеже:

20

Клапан предохранительный КП(А1А34) ОН-04 58921-77

Заводской номер: 5654.00.00 Количество на модель: 1
5654.00.00
1
21

Номер детали на чертеже:

21

Напорная труба

Заводской номер: 735.33.10.08.00.09 Количество на модель: 1
735.33.10.08.00.09
1
22

Номер детали на чертеже:

22

Сливная труба III

Заводской номер: 735.33.10.08.00.12 Количество на модель: 1
735.33.10.08.00.12
1
23

Номер детали на чертеже:

23

Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-71

Заводской номер: [Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-71] Количество на модель: 2
[Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-71]
2
25

Номер детали на чертеже:

25

Труба IV

Заводской номер: 735.33.10.08.00.16 Количество на модель: 1
735.33.10.08.00.16
1
26

Номер детали на чертеже:

26

Труба II

Заводской номер: 735.33.10.08.00.14 Количество на модель: 1
735.33.10.08.00.14
1
27

Номер детали на чертеже:

27

Труба II

Заводской номер: 735.33.10.08.00.15 Количество на модель: 1
735.33.10.08.00.15
1
28

Номер детали на чертеже:

28

Командное устройство с распределителем тип 345 (1ЮЮЮТ1)

Заводской номер: 735.33.10.08.04.00.00 Количество на модель: 1
735.33.10.08.04.00.00
1
29

Номер детали на чертеже:

29

Присоединительная проушина 35х2/36х2

Заводской номер: 7026.01.00.00 Количество на модель: 2
7026.01.00.00
2
30

Номер детали на чертеже:

30

Всасывающий шланг

Заводской номер: 735.33.10.06.00.02 Количество на модель: 1
735.33.10.06.00.02
1
31

Номер детали на чертеже:

31

Наконечник

Заводской номер: 735.33.10.08.00.27 Количество на модель: 1
735.33.10.08.00.27
1
32

Номер детали на чертеже:

32

Труба

Заводской номер: 735.33.10.08.00.13 Количество на модель: 1
735.33.10.08.00.13
1
33

Номер детали на чертеже:

33

Стопорящий лист

Заводской номер: 717.33.08.00.42 Количество на модель: 2
717.33.08.00.42
2
35

Номер детали на чертеже:

35

Кольцо II

Заводской номер: А18х24 Cu 99,7 БДС3609-73 Количество на модель: 38
А18х24 Cu 99,7 БДС3609-73
38
52

Номер детали на чертеже:

52

Штуцер II Е15/М18 ОН-04 55874-71

Заводской номер: [Штуцер II Е15/М18 ОН-04 55874-71] Количество на модель: 2
[Штуцер II Е15/М18 ОН-04 55874-71]
2
58

Номер детали на чертеже:

58

Накидная гайка III Е12 ОН-04 55874-71

Заводской номер: [Накидная гайка III Е12 ОН-04 55874-71] Количество на модель: 21
[Накидная гайка III Е12 ОН-04 55874-71]
21
59

Номер детали на чертеже:

59

Накидная гайка II E15 ОН-04 55874-71

Заводской номер: [Накидная гайка II E15 ОН-04 55874-71] Количество на модель: 9
[Накидная гайка II E15 ОН-04 55874-71]
9
60

Номер детали на чертеже:

60

Болт накидной гайки М18х1,5

Заводской номер: 7005.00.00.92 Количество на модель: 3
7005.00.00.92
3
61

Номер детали на чертеже:

61

Удлинитель

Заводской номер: 738.11.14.00.01 Количество на модель: 1
738.11.14.00.01
1
62

Номер детали на чертеже:

62

Гибкое соединение 12-К90Ех15-Нцх15-1500-25 ОН-04 51484-71

Заводской номер: [Гибкое соединение 12-К90Ех15-Нцх15-1500-25 ОН-04 51484-71] Количество на модель: 1
[Гибкое соединение 12-К90Ех15-Нцх15-1500-25 ОН-04 51484-71]
1
63

Номер детали на чертеже:

63

Ось

Заводской номер: 1784.33.03.00.13 Количество на модель: 2
1784.33.03.00.13
2
64

Номер детали на чертеже:

64

Фиксирующая планка 36 БДС2348-71

Заводской номер: [Фиксирующая планка 36 БДС2348-71] Количество на модель: 4
[Фиксирующая планка 36 БДС2348-71]
4
66

Номер детали на чертеже:

66

О кольцо 15,5х2,6

Заводской номер: КтМ372 Количество на модель: 1
КтМ372
1
67

Номер детали на чертеже:

67

Пресс-масленка БДС1640-73

Заводской номер: [Пресс-масленка БДС1640-73] Количество на модель: 2
[Пресс-масленка БДС1640-73]
2
68

Номер детали на чертеже:

68

Стяжная лента в сборе

Заводской номер: 676-7.08.23.00 Количество на модель: 6
676-7.08.23.00
6
71

Номер детали на чертеже:

71

Прокладка

Заводской номер: 735.33.10.08.00.05 Количество на модель: 1
735.33.10.08.00.05
1
72

Номер детали на чертеже:

72

Прокладка

Заводской номер: 735.33.10.08.00.06 Количество на модель: 2
735.33.10.08.00.06
2
73

Номер детали на чертеже:

73

Стяжная лента в сборе

Заводской номер: 735.33.10.08.03.00 Количество на модель: 2
735.33.10.08.03.00
2
74

Номер детали на чертеже:

74

Прокладка

Заводской номер: 717.33.08.00.32 Количество на модель: 4
717.33.08.00.32
4
75

Номер детали на чертеже:

75

Стяжная лента в сборе

Заводской номер: 735.33.10.08.05.00 Количество на модель: 1
735.33.10.08.05.00
1
76

Номер детали на чертеже:

76

Угловой фланец 39,7x25

Заводской номер: 7022.00.00.01-02 Количество на модель: 1
7022.00.00.01-02
1
77

Номер детали на чертеже:

77

О кольцо 22,2x2,6

Заводской номер: КтМ371 Количество на модель: 1
КтМ371
1
79

Номер детали на чертеже:

79

Фланец напорный

Заводской номер: 735.33.10.08.00.25 Количество на модель: 1
735.33.10.08.00.25
1
