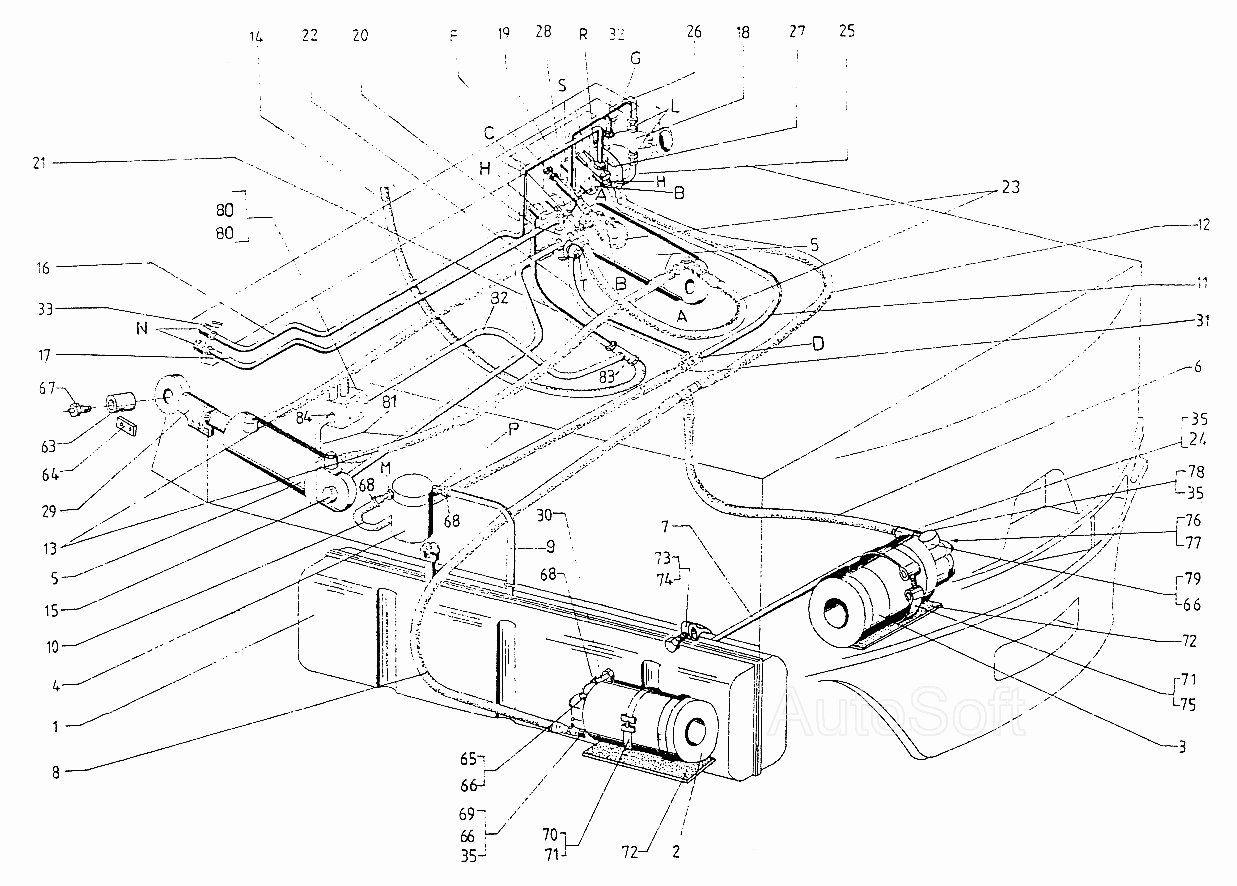

Гидравлическая система Н=4500 EB-735. Каталог 2002г.

Гидравлическая система Н=3300 EB-735 Гидравлическая система Н=3300 EB-735

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система вариант 05 с двумя насосными агрегатами, контакторным электрооборудованием, двумя электромагнитными клапанами ЕВ 735.45.10, ЕВ

Заводской номер: 735.33.10.07.00.00 Количество на модель: 1
735.33.10.07.00.00
1
1

Номер детали на чертеже:

1

Резервуар масляный

Заводской номер: 735.33.10.03.07.00.00 Количество на модель: 1
735.33.10.03.07.00.00
1
2

Номер детали на чертеже:

2

Насос с электродвигателем А18Х-3ЕС 6,5/7,5/28

Заводской номер: 7021.29.00.00-18 Количество на модель: 1
7021.29.00.00-18
1
3

Номер детали на чертеже:

3

Насос с электродвигателем А25Х-8ЕС 10/7,5/28

Заводской номер: 7021.28.00.00-31 Количество на модель: 1
7021.28.00.00-31
1
4

Номер детали на чертеже:

4

Масляный фильтр МХ 1-20

Заводской номер: 5583.00.00.00 Количество на модель: 1
5583.00.00.00
1
5

Номер детали на чертеже:

5

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70

Заводской номер: 17013.1.00.00.00-12 Количество на модель: 2
17013.1.00.00.00-12
2
5

Номер детали на чертеже:

5

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х95/70

Заводской номер: 17008.00.00.00 Количество на модель: 1
17008.00.00.00
1
6

Номер детали на чертеже:

6

Гибкое соединение 10-Щкрх18-Нцх12-610 75 ОН-04 5184-83

Заводской номер: [Гибкое соединение 10-Щкрх18-Нцх12-610 75 ОН-04 5184-83] Количество на модель: 1
[Гибкое соединение 10-Щкрх18-Нцх12-610 75 ОН-04 5184-83]
1
7

Номер детали на чертеже:

7

Всасывающий шланг

Заводской номер: 735.33.10.08.00.01 Количество на модель: 1
735.33.10.08.00.01
1
8

Номер детали на чертеже:

8

Гибкое соединение 10-Щкрх18-Нцх1 2-1260 ОН-04 51481-83

Заводской номер: [Гибкое соединение 10-Щкрх18-Нцх1 2-1260 ОН-04 51481-83] Количество на модель: 1
[Гибкое соединение 10-Щкрх18-Нцх1 2-1260 ОН-04 51481-83]
1
9

Номер детали на чертеже:

9

Сливной шланг

Заводской номер: 735.33.10.08.00.03 Количество на модель: 1
735.33.10.08.00.03
1
10

Номер детали на чертеже:

10

Сливной шланг

Заводской номер: 735.33.10.08.00.04 Количество на модель: 1
735.33.10.08.00.04
1
11

Номер детали на чертеже:

11

Сливная труба

Заводской номер: 735.33.10.08.00.10 Количество на модель: 1
735.33.10.08.00.10
1
12

Номер детали на чертеже:

12

Гибкое соединение 12-Нцх15-К90 Ех15-820/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 12-Нцх15-К90 Ех15-820/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 12-Нцх15-К90 Ех15-820/25 ОН-04 51484-83]
1
13

Номер детали на чертеже:

13

Гибкоесоединение 8-Гх18-Нцх12-840/25 ОН-045.1484-83

Заводской номер: [Гибкоесоединение 8-Гх18-Нцх12-840/25 ОН-045.1484-83] Количество на модель: 2
[Гибкоесоединение 8-Гх18-Нцх12-840/25 ОН-045.1484-83]
2
14

Номер детали на чертеже:

14

Гибкое соединение 12-Щех22-Щех22-3520/25 ОН-04 51484-71

Заводской номер: [Гибкое соединение 12-Щех22-Щех22-3520/25 ОН-04 51484-71] Количество на модель: 1
[Гибкое соединение 12-Щех22-Щех22-3520/25 ОН-04 51484-71]
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: 735.33.10.08.00.24 Количество на модель: 2
735.33.10.08.00.24
2
16

Номер детали на чертеже:

16

Труба

Заводской номер: 735.33.10.03.00.18 Количество на модель:
735.33.10.03.00.18
17

Номер детали на чертеже:

17

Труба V

Заводской номер: 735.33.10.08.00.17 Количество на модель: 1
735.33.10.08.00.17
1
18

Номер детали на чертеже:

18

Предохранительный клапан КП-А3А1 ОН-04 58921-77

Заводской номер: 5677.00.00 Количество на модель: 1
5677.00.00
1
19

Номер детали на чертеже:

19

Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76

Заводской номер: 5791.00.00 Количество на модель: 1
5791.00.00
1
20

Номер детали на чертеже:

20

Клапан предохранительный КП(А1А34) ОН-04 58921-77

Заводской номер: 5654.00.00 Количество на модель: 1
5654.00.00
1
21

Номер детали на чертеже:

21

Напорная труба

Заводской номер: 735.33.10.08.00.20 Количество на модель: 1
735.33.10.08.00.20
1
22

Номер детали на чертеже:

22

Сливная труба III

Заводской номер: 735.33.10.08.00.12 Количество на модель: 1
735.33.10.08.00.12
1
23

Номер детали на чертеже:

23

Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83] Количество на модель: 2
[Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-83]
2
24

Номер детали на чертеже:

24

Клапан обратный КО-12

Заводской номер: 5702.00 Количество на модель: 2
5702.00
2
25

Номер детали на чертеже:

25

Труба IV

Заводской номер: 735.33.10.08.00.16 Количество на модель: 1
735.33.10.08.00.16
1
26

Номер детали на чертеже:

26

Труба II

Заводской номер: 735.33.10.08.00.14 Количество на модель: 1
735.33.10.08.00.14
1
27

Номер детали на чертеже:

27

Труба II

Заводской номер: 735.33.10.08.00.15 Количество на модель: 1
735.33.10.08.00.15
1
28

Номер детали на чертеже:

28

Командное устройство с распределителем тип 345 (1ЮЮЮТ1)

Заводской номер: 735.33.10.08.04.00.00 Количество на модель: 1
735.33.10.08.04.00.00
1
29

Номер детали на чертеже:

29

Присоединительная проушина 35х2/36х2

Заводской номер: 7026.01.00.00 Количество на модель: 2
7026.01.00.00
2
30

Номер детали на чертеже:

30

Всасывающий шланг

Заводской номер: 735.33.10.08.00.02 Количество на модель: 1
735.33.10.08.00.02
1
31

Номер детали на чертеже:

31

Болт накидной гайки М26х1,5

Заводской номер: 735.33.10.08.00.34 Количество на модель: 1
735.33.10.08.00.34
1
32

Номер детали на чертеже:

32

Труба I

Заводской номер: 735.33.10.8.00.13 Количество на модель: 1
735.33.10.8.00.13
1
33

Номер детали на чертеже:

33

Стопорящий лист

Заводской номер: 717.33.08.00.42 Количество на модель: 2
717.33.08.00.42
2
35

Номер детали на чертеже:

35

Кольцо II

Заводской номер: А18х24 Cu 99,7 БДС3609-73 Количество на модель: 38
А18х24 Cu 99,7 БДС3609-73
38
63

Номер детали на чертеже:

63

Ось

Заводской номер: 1784.33.03.00.13 Количество на модель: 2
1784.33.03.00.13
2
64

Номер детали на чертеже:

64

Фиксирующая планка 36 БДС2348-71

Заводской номер: [Фиксирующая планка 36 БДС2348-71] Количество на модель: 4
[Фиксирующая планка 36 БДС2348-71]
4
65

Номер детали на чертеже:

65

Фланец всасывающий

Заводской номер: 705.04.00.34 Количество на модель: 1
705.04.00.34
1
66

Номер детали на чертеже:

66

О кольцо 15,5х2,6

Заводской номер: КтМ372 Количество на модель: 3
КтМ372
3
67

Номер детали на чертеже:

67

Пресс-масленка Г-13 БДС1640-73

Заводской номер: [Пресс-масленка Г-13 БДС1640-73] Количество на модель: 2
[Пресс-масленка Г-13 БДС1640-73]
2
68

Номер детали на чертеже:

68

Стяжная лента в сборе

Заводской номер: 676-7.08.23.00 Количество на модель: 8
676-7.08.23.00
8
69

Номер детали на чертеже:

69

Фланец напорный

Заводской номер: 735.33.10.08.00.19 Количество на модель: 1
735.33.10.08.00.19
1
70

Номер детали на чертеже:

70

Лента стяжная в сборе

Заводской номер: 735.33.10.08.02.00 Количество на модель: 1
735.33.10.08.02.00
1
71

Номер детали на чертеже:

71

Прокладка

Заводской номер: 735.33.10.08.00.05 Количество на модель: 2
735.33.10.08.00.05
2
72

Номер детали на чертеже:

72

Прокладка

Заводской номер: 735.33.10.08.00.06 Количество на модель: 4
735.33.10.08.00.06
4
73

Номер детали на чертеже:

73

Стяжная лента в сборе

Заводской номер: 735.33.10.08.03.00 Количество на модель: 2
735.33.10.08.03.00
2
74

Номер детали на чертеже:

74

Прокладка

Заводской номер: 717.33.08.00.32 Количество на модель: 4
717.33.08.00.32
4
75

Номер детали на чертеже:

75

Стяжная лента в сборе

Заводской номер: 735.33.10.08.05.00 Количество на модель: 1
735.33.10.08.05.00
1
76

Номер детали на чертеже:

76

Угловой фланец 39,7x25

Заводской номер: 7022.00.00.01-02 Количество на модель: 1
7022.00.00.01-02
1
77

Номер детали на чертеже:

77

О кольцо 22,2x2,6

Заводской номер: КтМ371 Количество на модель: 1
КтМ371
1
78

Номер детали на чертеже:

78

Штуцер

Заводской номер: 602.06.00.26 Количество на модель: 1
602.06.00.26
1
79

Номер детали на чертеже:

79

Угольник III Е 12

Заводской номер: 715.33.2.08.00.00.13 Количество на модель: 1
715.33.2.08.00.00.13
1
80

Номер детали на чертеже:

80

Блок с двумя электромагнитными клапанами 40V ОН-04 62214-72

Заводской номер: 5606-3/4.4 Количество на модель: 1
5606-3/4.4
1
81

Номер детали на чертеже:

81

Труба

Заводской номер: 735.33.10.08.00.21 Количество на модель: 1
735.33.10.08.00.21
1
82

Номер детали на чертеже:

82

Труба

Заводской номер: 735.33.10.08.00.22 Количество на модель: 1
735.33.10.08.00.22
1
83

Номер детали на чертеже:

83

Тройник LP III 12

Заводской номер: 7005.00.00.53 Количество на модель: 1
7005.00.00.53
1
84

Номер детали на чертеже:

84

Специальный штуцер

Заводской номер: 717.33.08.00.54 Количество на модель: 2
717.33.08.00.54
2
Гидравлическая система Н=3300 EB-735 Гидравлическая система Н=3300 EB-735
