Общий вид EB687-Piccolo EB-687. Каталог 2002г.

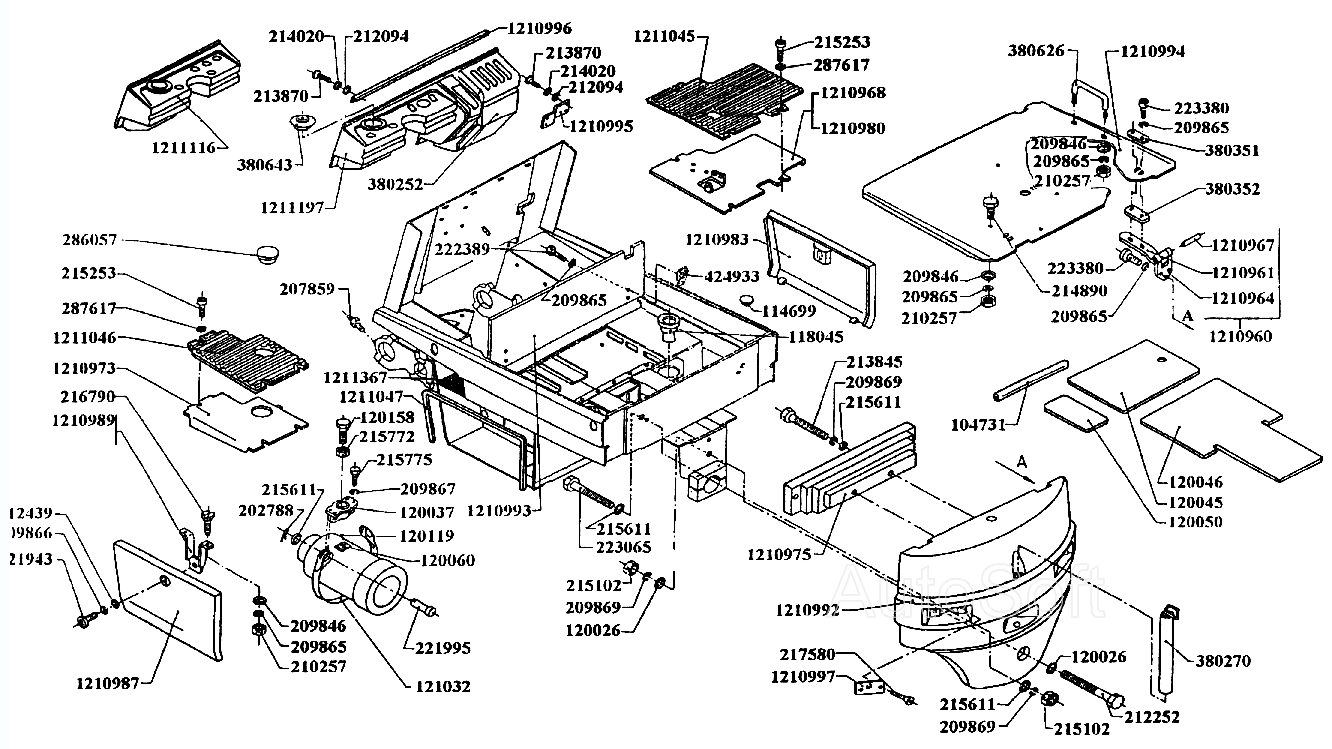

Общий вид EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Профиль

Заводской номер: 717.33.01.00.10 Количество на модель: 1
717.33.01.00.10
1
2

Номер детали на чертеже:

2

Пробка

Заводской номер: 705.00.00.12 Количество на модель: 1
705.00.00.12
1
3

Номер детали на чертеже:

3

Воронка

Заводской номер: 717.33.01.00.09 Количество на модель: 2
717.33.01.00.09
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 687.33.01.00.11 Количество на модель: 2
687.33.01.00.11
2
5

Номер детали на чертеже:

5

Корпус

Заводской номер: 687.33.01.00.03 Количество на модель: 1
687.33.01.00.03
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 687.33.01.00.05 Количество на модель: 1
687.33.01.00.05
1
7

Номер детали на чертеже:

7

Резиновый коврик

Заводской номер: 687.33.01.00.06 Количество на модель: 1
687.33.01.00.06
1
8

Номер детали на чертеже:

8

Маленькая крышка

Заводской номер: 687.33.01.00.07 Количество на модель: 1
687.33.01.00.07
1
9

Номер детали на чертеже:

9

Пята

Заводской номер: 687.33.01.00.13 Количество на модель: 1
687.33.01.00.13
1
10

Номер детали на чертеже:

10

Скоба

Заводской номер: 687.33.01.00.12 Количество на модель: 1
687.33.01.00.12
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 687.33.01.00.17 Количество на модель: 1
687.33.01.00.17
1
12

Номер детали на чертеже:

12

Лента в сборе

Заводской номер: 687.33.01.02.00 Количество на модель: 2
687.33.01.02.00
2
13

Номер детали на чертеже:

13

Шплинт БДС55-77

Заводской номер: [Шплинт БДС55-77] Количество на модель: 2
[Шплинт БДС55-77]
2
14

Номер детали на чертеже:

14

Пресс-масленка 1.2 БДС1640-73

Заводской номер: [Пресс-масленка 1.2 БДС1640-73] Количество на модель: 2
[Пресс-масленка 1.2 БДС1640-73]
2
15

Номер детали на чертеже:

15

Шайба А М8 БДС206-78

Заводской номер: [Шайба А М8 БДС206-78] Количество на модель: 14
[Шайба А М8 БДС206-78]
14
16

Номер детали на чертеже:

16

Пружинная шайба

Заводской номер: 8Н БДС833-82 Количество на модель: 24
8Н БДС833-82
24
17

Номер детали на чертеже:

17

Пружинная шайба

Заводской номер: 10Н БДС833-82 Количество на модель: 2
10Н БДС833-82
2
18

Номер детали на чертеже:

18

Пружинная шайба 12Н БДС833-82

Заводской номер: [Пружинная шайба 12Н БДС833-82] Количество на модель: 4
[Пружинная шайба 12Н БДС833-82]
4
19

Номер детали на чертеже:

19

Пружинная шайба

Заводской номер: 16Н БДС833-82 Количество на модель: 5
16Н БДС833-82
5
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М8-5 БДС744-83 Количество на модель: 14
М8-5 БДС744-83
14
22

Номер детали на чертеже:

22

Шайба А М5 БДС206-78

Заводской номер: [Шайба А М5 БДС206-78] Количество на модель: 12
[Шайба А М5 БДС206-78]
12
23

Номер детали на чертеже:

23

Болт В1 М16х110-8.8 БДС1232-85

Заводской номер: [Болт В1 М16х110-8.8 БДС1232-85] Количество на модель: 1
[Болт В1 М16х110-8.8 БДС1232-85]
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 2
АМ10 БДС206-78
2
25

Номер детали на чертеже:

25

Винт 1ВМ8х30-5.6 БДС1359-88

Заводской номер: [Винт 1ВМ8х30-5.6 БДС1359-88] Количество на модель: 4
[Винт 1ВМ8х30-5.6 БДС1359-88]
4
26

Номер детали на чертеже:

26

Болт В1 М16х130-8.8 БДС1232-85

Заводской номер: [Болт В1 М16х130-8.8 БДС1232-85] Количество на модель: 2
[Болт В1 М16х130-8.8 БДС1232-85]
2
27

Номер детали на чертеже:

27

Винт 1АМ5х12-5.6 БДС1358-85

Заводской номер: [Винт 1АМ5х12-5.6 БДС1358-85] Количество на модель: 12
[Винт 1АМ5х12-5.6 БДС1358-85]
12
28

Номер детали на чертеже:

28

Пружинная шайба 5Н БДС833-82

Заводской номер: [Пружинная шайба 5Н БДС833-82] Количество на модель: 12
[Пружинная шайба 5Н БДС833-82]
12
29

Номер детали на чертеже:

29

Болт М8х16-5.6 БДС1230-85

Заводской номер: [Болт М8х16-5.6 БДС1230-85] Количество на модель: 4
[Болт М8х16-5.6 БДС1230-85]
4
30

Номер детали на чертеже:

30

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 3
[Гайка М16-5 БДС744-83]
3
31

Номер детали на чертеже:

31

Винт М6х16-5.6 БДС2171-83

Заводской номер: [Винт М6х16-5.6 БДС2171-83] Количество на модель: 6
[Винт М6х16-5.6 БДС2171-83]
6
32

Номер детали на чертеже:

32

Шайба

Заводской номер: А М16 БДС206-78 Количество на модель: 6
А М16 БДС206-78
6
34

Номер детали на чертеже:

34

Гайка М20-5 БДС744-83

Заводской номер: [Гайка М20-5 БДС744-83] Количество на модель: 1
[Гайка М20-5 БДС744-83]
1
35

Номер детали на чертеже:

35

Болт В2М12х25-5.6 БДС1232-86

Заводской номер: [Болт В2М12х25-5.6 БДС1232-86] Количество на модель: 4
[Болт В2М12х25-5.6 БДС1232-86]
4
36

Номер детали на чертеже:

36

Винт 1А М8х25-5.8 БДС1359-88

Заводской номер: [Винт 1А М8х25-5.8 БДС1359-88] Количество на модель: 4
[Винт 1А М8х25-5.8 БДС1359-88]
4
37

Номер детали на чертеже:

37

Винт 1ВМ6х14-5.6 БДС1359-88

Заводской номер: [Винт 1ВМ6х14-5.6 БДС1359-88] Количество на модель: 4
[Винт 1ВМ6х14-5.6 БДС1359-88]
4
38

Номер детали на чертеже:

38

Винт

Заводской номер: М10х30-5.6 БДС2171-83 Количество на модель: 2
М10х30-5.6 БДС2171-83
2
39

Номер детали на чертеже:

39

Ось 16h11х55х49х4 БДС3048-89

Заводской номер: [Ось 16h11х55х49х4 БДС3048-89] Количество на модель: 2
[Ось 16h11х55х49х4 БДС3048-89]
2
40

Номер детали на чертеже:

40

Болт М8х25-5.6 БДС1230-85

Заводской номер: [Болт М8х25-5.6 БДС1230-85] Количество на модель: 4
[Болт М8х25-5.6 БДС1230-85]
4
41

Номер детали на чертеже:

41

Болт М16х75-8.8 БДС1230-85

Заводской номер: [Болт М16х75-8.8 БДС1230-85] Количество на модель: 2
[Болт М16х75-8.8 БДС1230-85]
2
42

Номер детали на чертеже:

42

Винт М8х16-8.8 БДС2171-83

Заводской номер: [Винт М8х16-8.8 БДС2171-83] Количество на модель: 10
[Винт М8х16-8.8 БДС2171-83]
10
43

Номер детали на чертеже:

43

Крышка

Заводской номер: 735.33.10.01.00.10 Количество на модель: 1
735.33.10.01.00.10
1
44

Номер детали на чертеже:

44

Шайба

Заводской номер: 715.33.2.01.00.00.14 Количество на модель: 6
715.33.2.01.00.00.14
6
45

Номер детали на чертеже:

45

Щиток правый

Заводской номер: 715.33.85.01.00.00.08 Количество на модель: 1
715.33.85.01.00.00.08
1
46

Номер детали на чертеже:

46

Тяж (в сборе)

Заводской номер: 715.33.85.01.04.00.00 Количество на модель: 1
715.33.85.01.04.00.00
1
47

Номер детали на чертеже:

47

Планка верхняя

Заводской номер: 695.33.10.01.00.00.11 Количество на модель: 2
695.33.10.01.00.00.11
2
48

Номер детали на чертеже:

48

Планка нижняя

Заводской номер: 695.33.10.01.00.00.12 Количество на модель: 2
695.33.10.01.00.00.12
2
49

Номер детали на чертеже:

49

Ручка

Заводской номер: 695.33.85.01.00.00.07 Количество на модель: 1
695.33.85.01.00.00.07
1
50

Номер детали на чертеже:

50

Крышка

Заводской номер: 695.33.85.01.00.00.15 Количество на модель: 1
695.33.85.01.00.00.15
1
51

Номер детали на чертеже:

51

Ограничитель

Заводской номер: 687.33.01.00.42 Количество на модель: 2
687.33.01.00.42
2
52

Номер детали на чертеже:

52

Шарнир (в сборе)

Заводской номер: 687.33.77.01.01.00.00 Количество на модель: 2
687.33.77.01.01.00.00
2
53

Номер детали на чертеже:

53

Шарнир

Заводской номер: 687.33.77.01.01.01.00 Количество на модель: 2
687.33.77.01.01.01.00
2
54

Номер детали на чертеже:

54

Петля

Заводской номер: 687.33.77.01.01.02.00 Количество на модель: 2
687.33.77.01.01.02.00
2
55

Номер детали на чертеже:

55

Ось

Заводской номер: 687.33.77.01.01.00.01 Количество на модель: 2
687.33.77.01.01.00.01
2
56

Номер детали на чертеже:

56

Правое жестяное покрытие

Заводской номер: 687.33.77.01.02.00.00 Количество на модель: 1
687.33.77.01.02.00.00
1
57

Номер детали на чертеже:

57

Левое жестяное покрытие

Заводской номер: 687.33.77.01.03.00.00 Количество на модель: 1
687.33.77.01.03.00.00
1
58

Номер детали на чертеже:

58

Плита в сборе

Заводской номер: 687.33.77.01.04.00.00 Количество на модель: 1
687.33.77.01.04.00.00
1
59

Номер детали на чертеже:

59

Правое жестяное покрытие

Заводской номер: 687.33.77.01.05.00.00 Количество на модель: 1
687.33.77.01.05.00.00
1
60

Номер детали на чертеже:

60

Правая крышка в сборе

Заводской номер: 687.33.77.01.06.00.00 Количество на модель: 1
687.33.77.01.06.00.00
1
61

Номер детали на чертеже:

61

Левая крышка в сборе

Заводской номер: 687.33.77.01.07.00.00 Количество на модель: 1
687.33.77.01.07.00.00
1
62

Номер детали на чертеже:

62

Замок в сборе

Заводской номер: 687.33.77.01.08.00.00 Количество на модель: 2
687.33.77.01.08.00.00
2
63

Номер детали на чертеже:

63

Противовес

Заводской номер: 687.33.77.01.00.00.01 Количество на модель: 1
687.33.77.01.00.00.01
1
64

Номер детали на чертеже:

64

Передняя стенка

Заводской номер: 687.33.77.01.00.00.02 Количество на модель: 1
687.33.77.01.00.00.02
1
65

Номер детали на чертеже:

65

Верхняя крышка

Заводской номер: 687.33.77.01.00.00.03 Количество на модель: 1
687.33.77.01.00.00.03
1
66

Номер детали на чертеже:

66

Крышка

Заводской номер: 687.33.77.01.00.00.04 Количество на модель: 1
687.33.77.01.00.00.04
1
67

Номер детали на чертеже:

67

Профиль

Заводской номер: 687.33.77.01.00.00.05 Количество на модель: 1
687.33.77.01.00.00.05
1
68

Номер детали на чертеже:

68

Планка

Заводской номер: 687.33.77.01.00.00.06 Количество на модель: 2
687.33.77.01.00.00.06
2
69

Номер детали на чертеже:

69

Резиновый коврик правый

Заводской номер: 687.33.77.01.00.00.07 Количество на модель: 1
687.33.77.01.00.00.07
1
70

Номер детали на чертеже:

70

Резиновый коврик левый

Заводской номер: 687.33.77.01.00.00.08 Количество на модель: 1
687.33.77.01.00.00.08
1
71

Номер детали на чертеже:

71

Резиновое уплотнение ОН-02 76555-84

Заводской номер: [Резиновое уплотнение ОН-02 76555-84] Количество на модель: 1
[Резиновое уплотнение ОН-02 76555-84]
1
72

Номер детали на чертеже:

72

Щиток левый

Заводской номер: 687.33.77.01.00.00.09 Количество на модель: 1
687.33.77.01.00.00.09
1
73

Номер детали на чертеже:

73

Щиток левый

Заводской номер: 687.3377.01.00.00.10 Количество на модель: 1
687.3377.01.00.00.10
1
74

Номер детали на чертеже:

74

Резиновая ступень

Заводской номер: 687.3377.01.00.00.11 Количество на модель: 1
687.3377.01.00.00.11
1
Общий вид EB-687
Вернуться в раздел каталога
