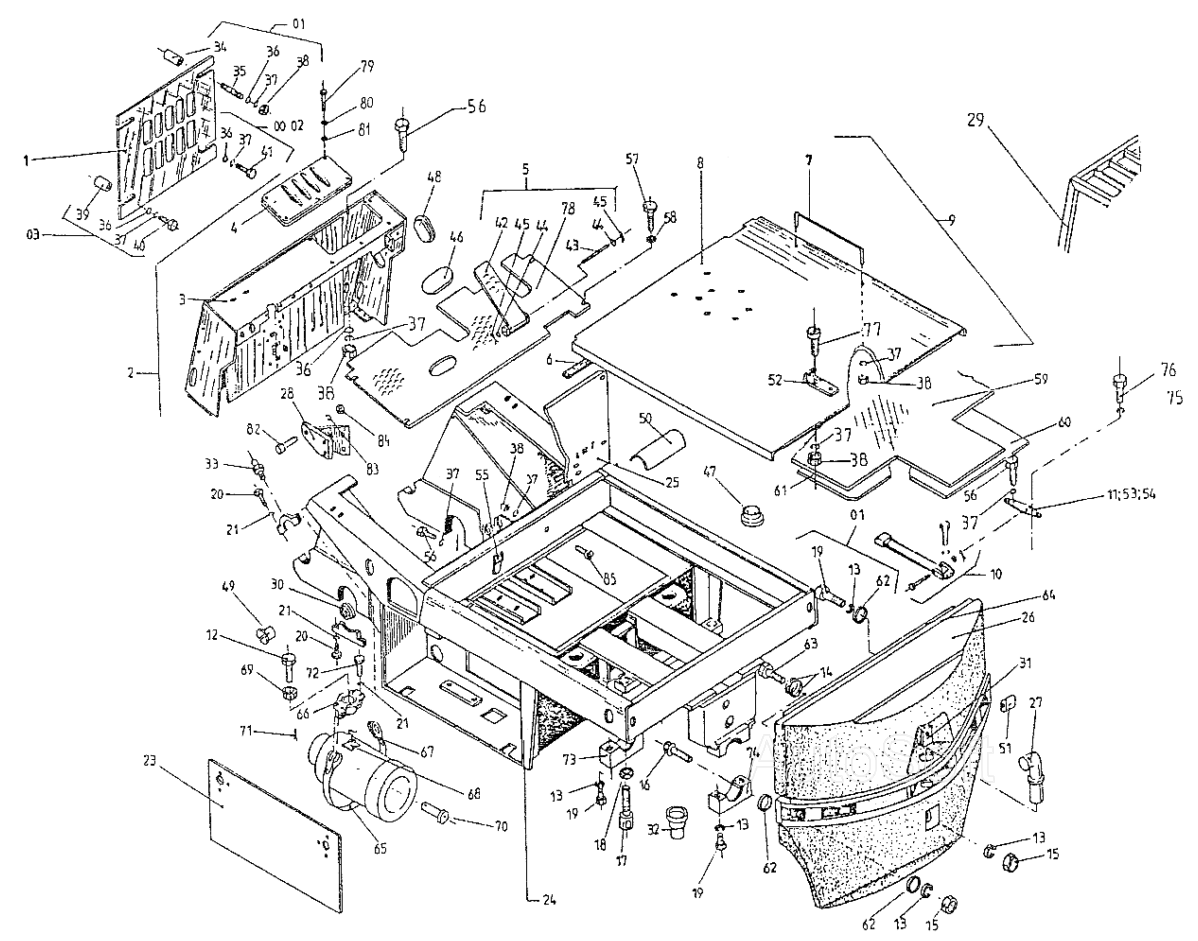

Общий вид EB-687. Каталог 2002г.

Клык вил в сборе (L=1150мм) EB687-Piccolo EB-687 Общий вид EB687-Piccolo EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Общий вид

Заводской номер: 687.33.01.00.00.00-01 Количество на модель: 1
687.33.01.00.00.00-01
1

Номер детали на чертеже:

Общий вид

Заводской номер: 687.33.01.00.00.00-02 Количество на модель: 1
687.33.01.00.00.00-02
1

Номер детали на чертеже:

Общий вид

Заводской номер: 687.33.01.00.00.00-00 Количество на модель: 1
687.33.01.00.00.00-00
1

Номер детали на чертеже:

Общий вид

Заводской номер: 687.33.01.00.00.00-03 Количество на модель: 1
687.33.01.00.00.00-03
1
1

Номер детали на чертеже:

1

Предохранительная решетка

Заводской номер: 687.33.01.00.08 Количество на модель: 1
687.33.01.00.08
1
2

Номер детали на чертеже:

2

Пульт управления в сборе

Заводской номер: 687.33.16.00.00-03 Количество на модель: 1
687.33.16.00.00-03
1
2

Номер детали на чертеже:

2

Пульт управления в сборе

Заводской номер: 687.33.16.00.00-00 Количество на модель: 1
687.33.16.00.00-00
1
3

Номер детали на чертеже:

3

Корпус в сборе

Заводской номер: 687.33.16.01.00 Количество на модель: 1
687.33.16.01.00
1
3

Номер детали на чертеже:

3

Корпус в сборе

Заводской номер: 687.33.16.03.00 Количество на модель: 1
687.33.16.03.00
1
4

Номер детали на чертеже:

4

Крышка малая

Заводской номер: 717.33.16.00.01 Количество на модель: 1
717.33.16.00.01
1
5

Номер детали на чертеже:

5

Настильный лист в сборе

Заводской номер: 687.33.01.01.00 Количество на модель: 1
687.33.01.01.00
1
6

Номер детали на чертеже:

6

Шина

Заводской номер: 687.33.19.00.01 Количество на модель: 1
687.33.19.00.01
1
7

Номер детали на чертеже:

7

Ручка

Заводской номер: 7000.00.00.113 Количество на модель: 2
7000.00.00.113
2
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 687.33.19.00.02 Количество на модель: 1
687.33.19.00.02
1
9

Номер детали на чертеже:

9

Крышка верхняя

Заводской номер: 687.33.19.00.00 Количество на модель: 1
687.33.19.00.00
1
10

Номер детали на чертеже:

10

Ограничитель в сборе

Заводской номер: 717.33.01.03.00 Количество на модель: 1
717.33.01.03.00
1
11

Номер детали на чертеже:

11

Шарнир в сборе

Заводской номер: 687.33.01.04.00 Количество на модель: 2
687.33.01.04.00
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 687.33.01.00.17 Количество на модель: 1
687.33.01.00.17
1
13

Номер детали на чертеже:

13

Пружинная шайба

Заводской номер: 16Н БДС833-82 Количество на модель: 8
16Н БДС833-82
8
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 687.33.01.00.11 Количество на модель: 2
687.33.01.00.11
2
15

Номер детали на чертеже:

15

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 3
[Гайка М16-5 БДС744-83]
3
16

Номер детали на чертеже:

16

Болт М16х70-5.6 БДС1232-86

Заводской номер: [Болт М16х70-5.6 БДС1232-86] Количество на модель: 2
[Болт М16х70-5.6 БДС1232-86]
2
17

Номер детали на чертеже:

17

Болт регулирующий

Заводской номер: 687.33.02.04.08 Количество на модель: 2
687.33.02.04.08
2
18

Номер детали на чертеже:

18

Гайка М24-5 БДС744-83

Заводской номер: [Гайка М24-5 БДС744-83] Количество на модель: 2
[Гайка М24-5 БДС744-83]
2
19

Номер детали на чертеже:

19

Болт М16х90-5.6 БДС1232-86

Заводской номер: [Болт М16х90-5.6 БДС1232-86] Количество на модель: 6
[Болт М16х90-5.6 БДС1232-86]
6
20

Номер детали на чертеже:

20

Болт М12х50-8.8 БДС1232-86

Заводской номер: [Болт М12х50-8.8 БДС1232-86] Количество на модель: 8
[Болт М12х50-8.8 БДС1232-86]
8
21

Номер детали на чертеже:

21

Пружинная шайба 12Н БДС833-82

Заводской номер: [Пружинная шайба 12Н БДС833-82] Количество на модель: 4
[Пружинная шайба 12Н БДС833-82]
4
22

Номер детали на чертеже:

22

Шайба предохранительная 12 БДС1975-74

Заводской номер: [Шайба предохранительная 12 БДС1975-74] Количество на модель: 4
[Шайба предохранительная 12 БДС1975-74]
4
23

Номер детали на чертеже:

23

Крышка в сборе

Заводской номер: 687.33.02.20.00 Количество на модель: 2
687.33.02.20.00
2
24

Номер детали на чертеже:

24

Шасси

Заводской номер: 687.33.02.00.00-00 Количество на модель: 1
687.33.02.00.00-00
1
24

Номер детали на чертеже:

24

Шасси

Заводской номер: 687.33.02.00.00-01 Количество на модель: 1
687.33.02.00.00-01
1
25

Номер детали на чертеже:

25

Стенка передняя в сборе

Заводской номер: 687.33.01.00.29 Количество на модель: 1
687.33.01.00.29
1
26

Номер детали на чертеже:

26

Противовес

Заводской номер: 687.33.01.00.01 Количество на модель: 1
687.33.01.00.01
1
27

Номер детали на чертеже:

27

Тяж в сборе

Заводской номер: 717.33.01.15.00 Количество на модель: 1
717.33.01.15.00
1
28

Номер детали на чертеже:

28

Кронштейн в сборе

Заводской номер: 687.33.02.11.00 Количество на модель: 1
687.33.02.11.00
1
29

Номер детали на чертеже:

29

Защитная крышка

Заводской номер: 9432.2.00.00 Количество на модель: 1
9432.2.00.00
1
30

Номер детали на чертеже:

30

Втулка

Заводской номер: 717.33.02.01.05 Количество на модель: 2
717.33.02.01.05
2
31

Номер детали на чертеже:

31

Ограничитель

Заводской номер: 717.33.01.16.00 Количество на модель: 1
717.33.01.16.00
1
32

Номер детали на чертеже:

32

Воронка

Заводской номер: 717.33.01.00.09 Количество на модель: 2
717.33.01.00.09
2
33

Номер детали на чертеже:

33

Пресс-масленка 1.2 БДС1640-81

Заводской номер: [Пресс-масленка 1.2 БДС1640-81] Количество на модель: 2
[Пресс-масленка 1.2 БДС1640-81]
2
34

Номер детали на чертеже:

34

Труба

Заводской номер: 717.33.01.00.16 Количество на модель: 4
717.33.01.00.16
4
35

Номер детали на чертеже:

35

Шпилька М8х90 (8/22) БДС1238-87/5.6

Заводской номер: [Шпилька М8х90 (8/22) БДС1238-87/5.6] Количество на модель: 4
[Шпилька М8х90 (8/22) БДС1238-87/5.6]
4
36

Номер детали на чертеже:

36

Шайба АМ8 БДС206-78

Заводской номер: [Шайба АМ8 БДС206-78] Количество на модель: 10
[Шайба АМ8 БДС206-78]
10
37

Номер детали на чертеже:

37

Пружинная шайба

Заводской номер: 8Н БДС833-82 Количество на модель: 22
8Н БДС833-82
22
38

Номер детали на чертеже:

38

Гайка

Заводской номер: М8-5 БДС744-83 Количество на модель: 20
М8-5 БДС744-83
20
39

Номер детали на чертеже:

39

Труба

Заводской номер: 687.33.01.00.27 Количество на модель: 4
687.33.01.00.27
4
40

Номер детали на чертеже:

40

Болт А1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х30-5.6 БДС1232-86] Количество на модель: 4
[Болт А1 М8х30-5.6 БДС1232-86]
4
41

Номер детали на чертеже:

41

Болт А1 М8х16-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х16-5.6 БДС1232-86] Количество на модель: 4
[Болт А1 М8х16-5.6 БДС1232-86]
4
42

Номер детали на чертеже:

42

Педаль акселератора

Заводской номер: 717.33.01.01.01.00 Количество на модель: 1
717.33.01.01.01.00
1
43

Номер детали на чертеже:

43

Ось

Заводской номер: 717.33.01.01.01 Количество на модель: 1
717.33.01.01.01
1
44

Номер детали на чертеже:

44

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 2
АМ10 БДС206-78
2
45

Номер детали на чертеже:

45

Шплинт 2,5х20 БДС55-77

Заводской номер: [Шплинт 2,5х20 БДС55-77] Количество на модель: 2
[Шплинт 2,5х20 БДС55-77]
2
46

Номер детали на чертеже:

46

Крышка

Заводской номер: 687.33.01.00.21 Количество на модель: 1
687.33.01.00.21
1
47

Номер детали на чертеже:

47

Пробка

Заводской номер: 705.00.00.12 Количество на модель: 1
705.00.00.12
1
48

Номер детали на чертеже:

48

Крышка

Заводской номер: 717.33.01.00.18 Количество на модель: 1
717.33.01.00.18
1
49

Номер детали на чертеже:

49

Пробка

Заводской номер: 717.33.01.00.19 Количество на модель: 2
717.33.01.00.19
2
50

Номер детали на чертеже:

50

Профиль

Заводской номер: 717.33.01.00.30 Количество на модель: 1
717.33.01.00.30
1
51

Номер детали на чертеже:

51

Втулка

Заводской номер: 715.33.70.01.00.00.15 Количество на модель: 4
715.33.70.01.00.00.15
4
52

Номер детали на чертеже:

52

Крюк

Заводской номер: 717.33.01.00.45 Количество на модель: 1
717.33.01.00.45
1
53

Номер детали на чертеже:

53

Подкладная планка

Заводской номер: 687.33.01.00.40 Количество на модель: 2
687.33.01.00.40
2
54

Номер детали на чертеже:

54

Верхняя планка

Заводской номер: 687.33.01.00.41 Количество на модель: 2
687.33.01.00.41
2
55

Номер детали на чертеже:

55

Ограничитель

Заводской номер: 687.33.01.00.42 Количество на модель: 2
687.33.01.00.42
2
56

Номер детали на чертеже:

56

Болт 1 М8х25-5.6 БДС1232-86

Заводской номер: [Болт 1 М8х25-5.6 БДС1232-86] Количество на модель: 10
[Болт 1 М8х25-5.6 БДС1232-86]
10
57

Номер детали на чертеже:

57

Болт 1 М6х16-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х16-5.6 БДС1230-85] Количество на модель: 4
[Болт 1 М6х16-5.6 БДС1230-85]
4
58

Номер детали на чертеже:

58

Шайба

Заводской номер: 71533.2.01.00.00.14 Количество на модель: 4
71533.2.01.00.00.14
4
59

Номер детали на чертеже:

59

Резиновый коврик

Заводской номер: 687.33.01.00.06 Количество на модель: 1
687.33.01.00.06
1
60

Номер детали на чертеже:

60

Крышка

Заводской номер: 687.33.01.00.05 Количество на модель: 1
687.33.01.00.05
1
61

Номер детали на чертеже:

61

Маленькая крышка

Заводской номер: 687.33.01.00.07 Количество на модель: 1
687.33.01.00.07
1
62

Номер детали на чертеже:

62

Шайба АМ16 БДС206-78

Заводской номер: [Шайба АМ16 БДС206-78] Количество на модель: 8
[Шайба АМ16 БДС206-78]
8
63

Номер детали на чертеже:

63

Болт М16х110-8.8 БДС1232-83

Заводской номер: [Болт М16х110-8.8 БДС1232-83] Количество на модель: 1
[Болт М16х110-8.8 БДС1232-83]
1
64

Номер детали на чертеже:

64

Плита

Заводской номер: 687.33.01.00.20 Количество на модель: 1
687.33.01.00.20
1
65

Номер детали на чертеже:

65

Лента в сборе

Заводской номер: 687.33.01.02.00 Количество на модель: 1
687.33.01.02.00
1
66

Номер детали на чертеже:

66

Корпус

Заводской номер: 687.33.01.00.03 Количество на модель: 1
687.33.01.00.03
1
67

Номер детали на чертеже:

67

Скоба

Заводской номер: 687.33.01.00.12 Количество на модель: 1
687.33.01.00.12
1
68

Номер детали на чертеже:

68

Пята

Заводской номер: 687.33.01.00.13 Количество на модель: 1
687.33.01.00.13
1
69

Номер детали на чертеже:

69

Гайка М20-5 БДС744-83

Заводской номер: [Гайка М20-5 БДС744-83] Количество на модель: 1
[Гайка М20-5 БДС744-83]
1
70

Номер детали на чертеже:

70

Ось Б2-16 М1х55х49х4 БДС3048-89

Заводской номер: [Ось Б2-16 М1х55х49х4 БДС3048-89] Количество на модель: 2
[Ось Б2-16 М1х55х49х4 БДС3048-89]
2
71

Номер детали на чертеже:

71

Шплинт 4х25 БДС55-77

Заводской номер: [Шплинт 4х25 БДС55-77] Количество на модель: 2
[Шплинт 4х25 БДС55-77]
2
72

Номер детали на чертеже:

72

Болт М12х25-5.6 БДС1232-86

Заводской номер: [Болт М12х25-5.6 БДС1232-86] Количество на модель: 4
[Болт М12х25-5.6 БДС1232-86]
4
73

Номер детали на чертеже:

73

Вкладыш III

Заводской номер: 717.33.02.08.03 Количество на модель: 1
717.33.02.08.03
1
74

Номер детали на чертеже:

74

Вкладыш

Заводской номер: 717.33.02.08.04 Количество на модель: 1
717.33.02.08.04
1
75

Номер детали на чертеже:

75

Пружинная шайба

Заводской номер: 10Н БДС833-82 Количество на модель: 7
10Н БДС833-82
7
76

Номер детали на чертеже:

76

Болт 1А М10х30-5.6 БДС1232-86

Заводской номер: [Болт 1А М10х30-5.6 БДС1232-86] Количество на модель: 7
[Болт 1А М10х30-5.6 БДС1232-86]
7
77

Номер детали на чертеже:

77

Винт 1В М8х20-5.6 БДС1359-83

Заводской номер: [Винт 1В М8х20-5.6 БДС1359-83] Количество на модель: 2
[Винт 1В М8х20-5.6 БДС1359-83]
2
78

Номер детали на чертеже:

78

Настильный лист

Заводской номер: 687.33.01.01.01.00 Количество на модель: 1
687.33.01.01.01.00
1
79

Номер детали на чертеже:

79

Винт М5х10 БДС8226-76/5.6

Заводской номер: [Винт М5х10 БДС8226-76/5.6] Количество на модель: 5
[Винт М5х10 БДС8226-76/5.6]
5
80

Номер детали на чертеже:

80

Пружинная шайба 5Н БДС833-82

Заводской номер: [Пружинная шайба 5Н БДС833-82] Количество на модель: 5
[Пружинная шайба 5Н БДС833-82]
5
81

Номер детали на чертеже:

81

Шайба АМ5 БДС206-78

Заводской номер: [Шайба АМ5 БДС206-78] Количество на модель: 5
[Шайба АМ5 БДС206-78]
5
82

Номер детали на чертеже:

82

Болт

Заводской номер: М12х35-6.6 БДС1232-86 Количество на модель: 3
М12х35-6.6 БДС1232-86
3
84

Номер детали на чертеже:

84

Гайка

Заводской номер: М12-5 БДС744-83 Количество на модель: 3
М12-5 БДС744-83
3
85

Номер детали на чертеже:

85

Винт III М8х30 БДС1359-75/5.6

Заводской номер: [Винт III М8х30 БДС1359-75/5.6] Количество на модель: 1
[Винт III М8х30 БДС1359-75/5.6]
1
Клык вил в сборе (L=1150мм) EB687-Piccolo EB-687 Общий вид EB687-Piccolo EB-687
Вернуться в раздел каталога
