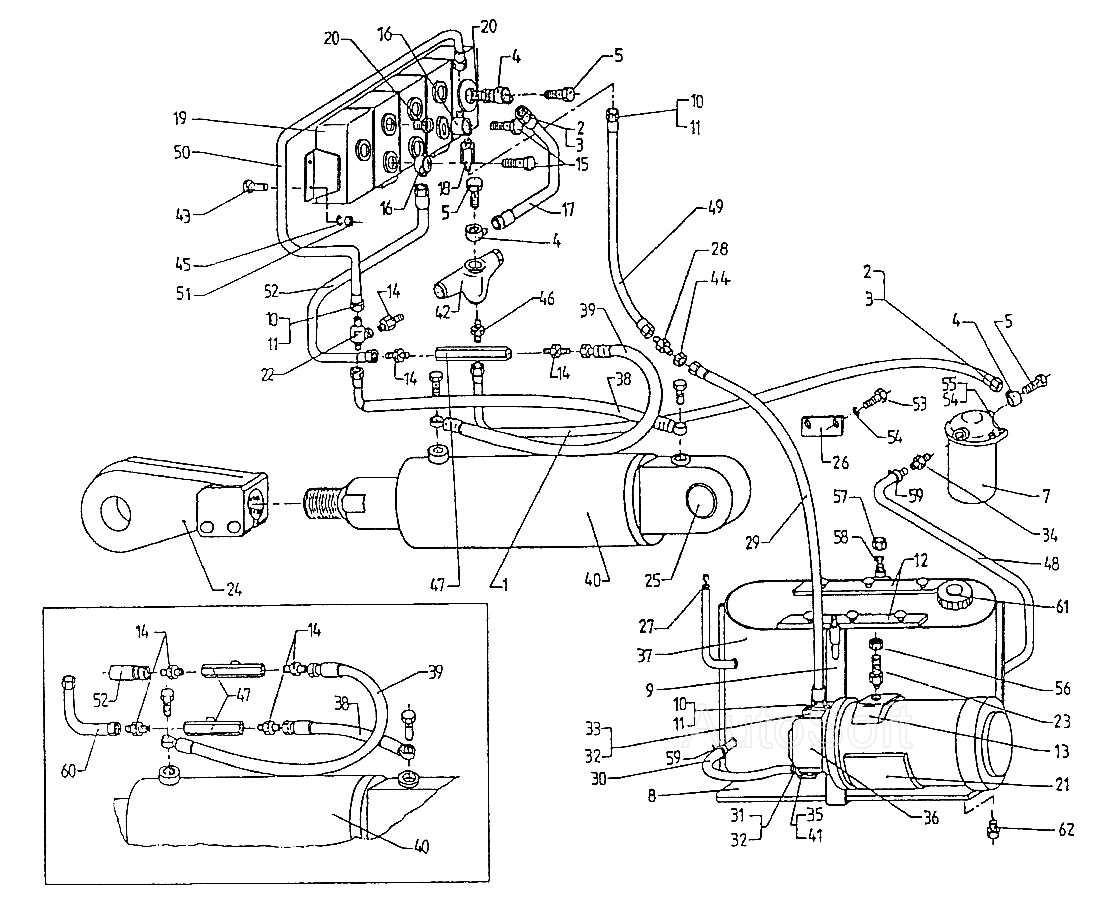

Гидравлическая система EB-687. Каталог 2002г.

Гидравлическая система EB-687 Гидравлическая система EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система

Заводской номер: 687.33.08.00.00-18 Количество на модель: 1
687.33.08.00.00-18
1

Номер детали на чертеже:

Гидравлическая система

Заводской номер: 687.33.08.00.00-21 Количество на модель: 1
687.33.08.00.00-21
1

Номер детали на чертеже:

Гидравлическая система

Заводской номер: 687.33.08.00.00-32 Количество на модель: 1
687.33.08.00.00-32
1
1

Номер детали на чертеже:

1

Труба сливная

Заводской номер: 687.33.08.00.35 Количество на модель: 1
687.33.08.00.35
1
2

Номер детали на чертеже:

2

Накидная гайка II Е 15 ОН-04 55874-71

Заводской номер: [Накидная гайка II Е 15 ОН-04 55874-71] Количество на модель: 4
[Накидная гайка II Е 15 ОН-04 55874-71]
4
3

Номер детали на чертеже:

3

Кольцо II 15 ОН-04 55874-71

Заводской номер: [Кольцо II 15 ОН-04 55874-71] Количество на модель: 4
[Кольцо II 15 ОН-04 55874-71]
4
4

Номер детали на чертеже:

4

Накидная гайка III Е15/18

Заводской номер: 717.33.72.08.00.31 Количество на модель: 3
717.33.72.08.00.31
3
5

Номер детали на чертеже:

5

Болт накидной гайки М18х1,5

Заводской номер: 7005.00.00.92 Количество на модель: 3
7005.00.00.92
3
7

Номер детали на чертеже:

7

Масляный фильтр ФММ-45 ОН-04 50118-70

Заводской номер: 5384-1.00.00 Количество на модель: 1
5384-1.00.00
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 687.33.08.00.18 Количество на модель: 1
687.33.08.00.18
1
9

Номер детали на чертеже:

9

Стяжная лента

Заводской номер: 687.33.08.01.00 Количество на модель: 1
687.33.08.01.00
1
10

Номер детали на чертеже:

10

Накидная гайка III Е 12 ОН-04 55874-71

Заводской номер: [Накидная гайка III Е 12 ОН-04 55874-71] Количество на модель:
[Накидная гайка III Е 12 ОН-04 55874-71]
11

Номер детали на чертеже:

11

Кольцо III12 ОН-04 55874-71

Заводской номер: [Кольцо III12 ОН-04 55874-71] Количество на модель:
[Кольцо III12 ОН-04 55874-71]
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 687.33.08.00.16 Количество на модель: 2
687.33.08.00.16
2
13

Номер детали на чертеже:

13

Прижим в сборе

Заводской номер: 687.33.08.03.00 Количество на модель: 1
687.33.08.03.00
1
14

Номер детали на чертеже:

14

Штуцер III Е12/М18

Заводской номер: 715.33.42.08.04.00.01 Количество на модель: 3
715.33.42.08.04.00.01
3
15

Номер детали на чертеже:

15

Болт накидной гайки М18х1.5

Заводской номер: 7005.00.00.93 Количество на модель: 2
7005.00.00.93
2
16

Номер детали на чертеже:

16

Накидная гайка III 12/18

Заводской номер: 717.33.72.08.00.30 Количество на модель: 2
717.33.72.08.00.30
2
17

Номер детали на чертеже:

17

Труба сливная

Заводской номер: 687.33.08.00.01 Количество на модель: 1
687.33.08.00.01
1
18

Номер детали на чертеже:

18

Специальный штуцер

Заводской номер: 735.33.10.08.00.31 Количество на модель: 1
735.33.10.08.00.31
1
19

Номер детали на чертеже:

19

Командное устройство с распределителем 348/2ЛЛЛМ

Заводской номер: 7023.01.00.00 Количество на модель: 1
7023.01.00.00
1
20

Номер детали на чертеже:

20

Удлинитель

Заводской номер: 717.33.72.08.00.26 Количество на модель: 2
717.33.72.08.00.26
2
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 687.33.08.00.24 Количество на модель: 1
687.33.08.00.24
1
22

Номер детали на чертеже:

22

Тройник III 12

Заводской номер: 7005.00.00.51 Количество на модель: 1
7005.00.00.51
1
23

Номер детали на чертеже:

23

Болт специальный

Заводской номер: 687.33.08.00.34 Количество на модель: 1
687.33.08.00.34
1
24

Номер детали на чертеже:

24

Присоединительная проушина 35х2/36х2

Заводской номер: 7026.01.00.00 Количество на модель: 1
7026.01.00.00
1
25

Номер детали на чертеже:

25

Ось

Заводской номер: 687.33.07.01.04 Количество на модель: 1
687.33.07.01.04
1
26

Номер детали на чертеже:

26

Фиксирующая планка 36 БДС2348-85

Заводской номер: [Фиксирующая планка 36 БДС2348-85] Количество на модель: 1
[Фиксирующая планка 36 БДС2348-85]
1
27

Номер детали на чертеже:

27

Маслоуказатель в сборе

Заводской номер: 6740.00.01.00 Количество на модель: 1
6740.00.01.00
1
28

Номер детали на чертеже:

28

Штуцер III Е 12 ОН-04 55874-71

Заводской номер: [Штуцер III Е 12 ОН-04 55874-71] Количество на модель: 1
[Штуцер III Е 12 ОН-04 55874-71]
1
29

Номер детали на чертеже:

29

Гибкое соединение 8-Нцх12-Нцх12-430/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8-Нцх12-Нцх12-430/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 8-Нцх12-Нцх12-430/25 ОН-04 51484-83]
1
30

Номер детали на чертеже:

30

Всасывающий шланг

Заводской номер: 687.33.08.00.15 Количество на модель: 1
687.33.08.00.15
1
31

Номер детали на чертеже:

31

Фланец всасывающий

Заводской номер: 705.04.00.34 Количество на модель: 1
705.04.00.34
1
32

Номер детали на чертеже:

32

О-кольцо 15,5х2,6

Заводской номер: 28-29.00.02 Количество на модель: 2
28-29.00.02
2
33

Номер детали на чертеже:

33

фланец напорный

Заводской номер: 705.04.00.26 Количество на модель: 1
705.04.00.26
1
34

Номер детали на чертеже:

34

Специальный штуцер

Заводской номер: 687.33.08.00.42 Количество на модель: 1
687.33.08.00.42
1
35

Номер детали на чертеже:

35

Винт 2А М6х40 БДС2171-83

Заводской номер: [Винт 2А М6х40 БДС2171-83] Количество на модель: 2
[Винт 2А М6х40 БДС2171-83]
2
36

Номер детали на чертеже:

36

Насос с электродвигателем А18Х-ЕС 6,5/7,5/28-7

Заводской номер: 7021.29.00.00-22 Количество на модель: 1
7021.29.00.00-22
1
36

Номер детали на чертеже:

36

Насос с электродвигателем А14Х-ЕС 6,5/7,5/28-7

Заводской номер: 7021.29.00.00-14 Количество на модель: 1
7021.29.00.00-14
1
37

Номер детали на чертеже:

37

Резервуар масляный в сборе

Заводской номер: 6746.00.00.00 Количество на модель: 1
6746.00.00.00
1
38

Номер детали на чертеже:

38

Гибкое соединение 8Тх18-Нцх 12-240/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8Тх18-Нцх 12-240/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 8Тх18-Нцх 12-240/25 ОН-04 51484-83]
1
38

Номер детали на чертеже:

38

Гибкое соединение 8-К90 Ех12Тх18-350/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8-К90 Ех12Тх18-350/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 8-К90 Ех12Тх18-350/25 ОН-04 51484-83]
1
38

Номер детали на чертеже:

38

Гибкое соединение 8-К90 Ех12-Гх 18-350/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8-К90 Ех12-Гх 18-350/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 8-К90 Ех12-Гх 18-350/25 ОН-04 51484-83]
1
39

Номер детали на чертеже:

39

Гибкое соединение 8-Гх18-Нцх12-430/25 ОН-04 51484-83

Заводской номер: [Гибкое соединение 8-Гх18-Нцх12-430/25 ОН-04 51484-83] Количество на модель: 1
[Гибкое соединение 8-Гх18-Нцх12-430/25 ОН-04 51484-83]
1
40

Номер детали на чертеже:

40

Гидравлический поршневой цилиндр 25ЦБХ411/90х55/70

Заводской номер: 5268.3.00.00.00 Количество на модель: 1
5268.3.00.00.00
1
40

Номер детали на чертеже:

40

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х55/70

Заводской номер: 17013.1.00.00.00-13А Количество на модель: 1
17013.1.00.00.00-13А
1
40

Номер детали на чертеже:

40

Гидравлический поршневой цилиндр ЦБХ 211А1/90х75/70

Заводской номер: 17013.1.00.00.00-14Л Количество на модель: 1
17013.1.00.00.00-14Л
1
40

Номер детали на чертеже:

40

Гидравлический поршневой цилиндр 25ЦБХ411/90х75/70

Заводской номер: 5268.3.00.00.00-01 Количество на модель: 1
5268.3.00.00.00-01
1
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 2
2 6Н БДС833-82
2
42

Номер детали на чертеже:

42

Клапан предохранительный КП(А1А34) ОН-04 58921-77

Заводской номер: 5654.00.00 Количество на модель: 1
5654.00.00
1
43

Номер детали на чертеже:

43

Болт А1 М8х20-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х20-5.6 БДС1232-86] Количество на модель: 2
[Болт А1 М8х20-5.6 БДС1232-86]
2
44

Номер детали на чертеже:

44

Гайка стопорная

Заводской номер: 651.06.00.25 Количество на модель: 1
651.06.00.25
1
45

Номер детали на чертеже:

45

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 2
[Шайба 2 8Н БДС833-82]
2
46

Номер детали на чертеже:

46

Штуцер II Е15/М18

Заводской номер: 715.33.2.11.06.00.01 Количество на модель: 1
715.33.2.11.06.00.01
1
47

Номер детали на чертеже:

47

Дроссель регулируемый ДРОК-12 ОН-04 58956-72

Заводской номер: 5791.00 Количество на модель: 1
5791.00
1
48

Номер детали на чертеже:

48

Шланг

Заводской номер: 687.33.08.00.39 Количество на модель: 1
687.33.08.00.39
1
49

Номер детали на чертеже:

49

Напорная труба

Заводской номер: 687.33.08.00.04 Количество на модель: 1
687.33.08.00.04
1
50

Номер детали на чертеже:

50

Труба

Заводской номер: 687.33.08.00.11 Количество на модель: 1
687.33.08.00.11
1
51

Номер детали на чертеже:

51

Гайка

Заводской номер: М8-5 БДС744-83 Количество на модель: 2
М8-5 БДС744-83
2
52

Номер детали на чертеже:

52

Труба

Заводской номер: 687.33.08.00.12 Количество на модель: 1
687.33.08.00.12
1
53

Номер детали на чертеже:

53

Болт А1 М10х20-5.6 БДС1232-86

Заводской номер: [Болт А1 М10х20-5.6 БДС1232-86] Количество на модель: 2
[Болт А1 М10х20-5.6 БДС1232-86]
2
54

Номер детали на чертеже:

54

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 4
2 10Н БДС833-82
4
55

Номер детали на чертеже:

55

Болт А1 М10х25-5.6 БДС1232-86

Заводской номер: [Болт А1 М10х25-5.6 БДС1232-86] Количество на модель: 2
[Болт А1 М10х25-5.6 БДС1232-86]
2
56

Номер детали на чертеже:

56

Гайка М20-5 БДС744-83

Заводской номер: [Гайка М20-5 БДС744-83] Количество на модель: 1
[Гайка М20-5 БДС744-83]
1
57

Номер детали на чертеже:

57

Гайка

Заводской номер: М12-5 БДС744-83 Количество на модель: 2
М12-5 БДС744-83
2
58

Номер детали на чертеже:

58

Шайба

Заводской номер: 2 12Н БДС833-82 Количество на модель: 2
2 12Н БДС833-82
2
59

Номер детали на чертеже:

59

Стяжная лента в сборе

Заводской номер: 676-7.08.23.00 Количество на модель: 4
676-7.08.23.00
4
60

Номер детали на чертеже:

60

Труба

Заводской номер: 687.33.08.00.31 Количество на модель: 1
687.33.08.00.31
1
61

Номер детали на чертеже:

61

Отдушина

Заводской номер: 6742.03.00.00 Количество на модель: 1
6742.03.00.00
1
62

Номер детали на чертеже:

62

Пробка М18х1.5

Заводской номер: 715.33.42.08.00.00.04 Количество на модель: 1
715.33.42.08.00.00.04
1
Гидравлическая система EB-687 Гидравлическая система EB-687
Вернуться в раздел каталога
