Гидравлическая система EB-687. Каталог 2002г.

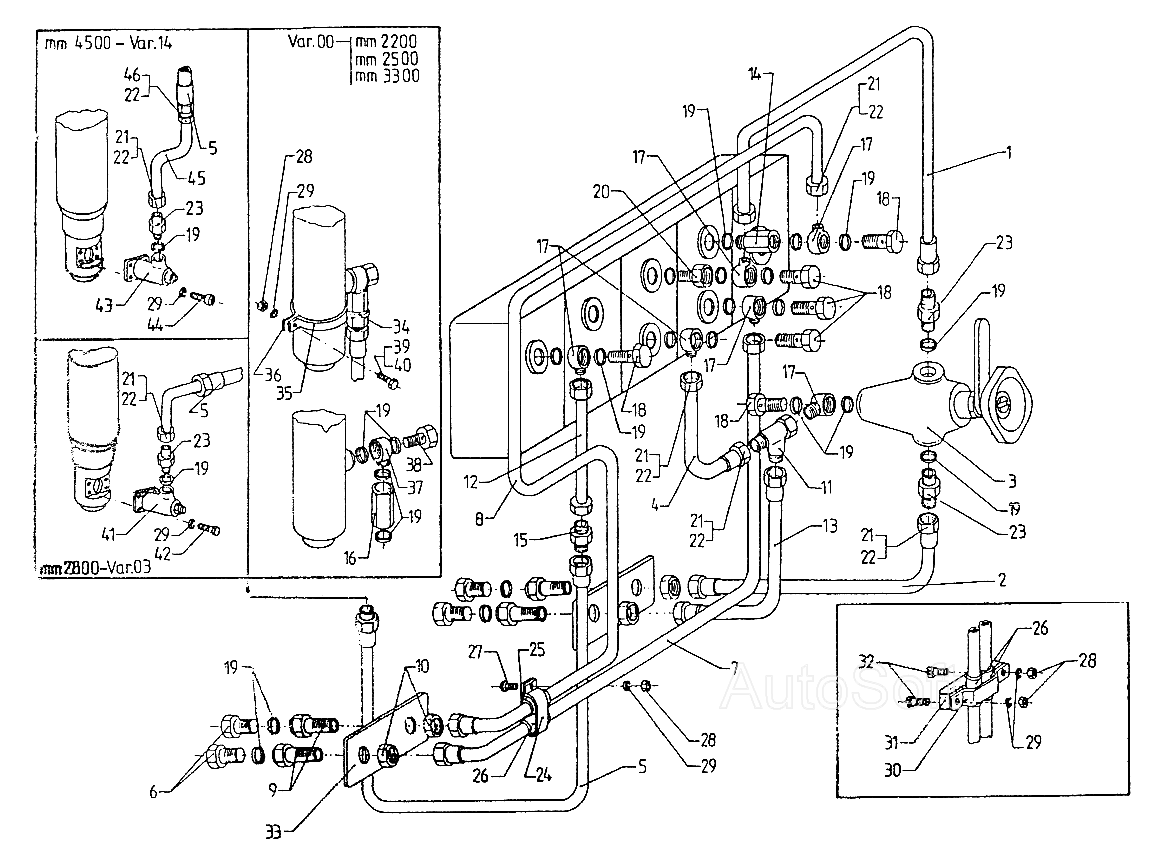

Гидравлическая система EB-687 Гидравлическая система EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 717.33.08.00.11 Количество на модель: 1
717.33.08.00.11
1
2

Номер детали на чертеже:

2

Труба III

Заводской номер: 717.33.08.00.12 Количество на модель: 1
717.33.08.00.12
1
3

Номер детали на чертеже:

3

Клапан предохранительный КП (А3А1) ОН-04 58921-77

Заводской номер: 5677.00.00.00 Количество на модель: 1
5677.00.00.00
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: 717.33.08.00.13 Количество на модель: 1
717.33.08.00.13
1
5

Номер детали на чертеже:

5

Гибкое соединение 10-Щкрх18-Нцх12-610/25 ОН-04 51874-83

Заводской номер: [Гибкое соединение 10-Щкрх18-Нцх12-610/25 ОН-04 51874-83] Количество на модель: 1
[Гибкое соединение 10-Щкрх18-Нцх12-610/25 ОН-04 51874-83]
1
5

Номер детали на чертеже:

5

Гибкое соединение 10-Щех18-Нцх12-3000 ОН-04 51874-83

Заводской номер: [Гибкое соединение 10-Щех18-Нцх12-3000 ОН-04 51874-83] Количество на модель: 1
[Гибкое соединение 10-Щех18-Нцх12-3000 ОН-04 51874-83]
1
5

Номер детали на чертеже:

5

Гибкое соединение 10-Нцх12-К90°Ех12-450/25 ОН-04 51874-83

Заводской номер: [Гибкое соединение 10-Нцх12-К90°Ех12-450/25 ОН-04 51874-83] Количество на модель: 1
[Гибкое соединение 10-Нцх12-К90°Ех12-450/25 ОН-04 51874-83]
1
6

Номер детали на чертеже:

6

Пробка

Заводской номер: 701.07.00.36 Количество на модель: 4
701.07.00.36
4
7

Номер детали на чертеже:

7

Труба II

Заводской номер: 687.33.08.00.06 Количество на модель: 1
687.33.08.00.06
1
8

Номер детали на чертеже:

8

Труба I

Заводской номер: 687.33.08.00.05 Количество на модель: 1
687.33.08.00.05
1
9

Номер детали на чертеже:

9

Специальный штуцер d12-s

Заводской номер: 651.06.00.18 Количество на модель: 4
651.06.00.18
4
10

Номер детали на чертеже:

10

Гайка стопорная

Заводской номер: 651.06.00.25 Количество на модель: 5
651.06.00.25
5
11

Номер детали на чертеже:

11

Тройник LP III 12

Заводской номер: 7005.00.00.53 Количество на модель: 1
7005.00.00.53
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: 687.33.08.00.13 Количество на модель: 1
687.33.08.00.13
1
13

Номер детали на чертеже:

13

Труба IV

Заводской номер: 717.33.08.00.14 Количество на модель: 1
717.33.08.00.14
1
14

Номер детали на чертеже:

14

Удлинитель

Заводской номер: 717.33.08.00.20 Количество на модель: 1
717.33.08.00.20
1
15

Номер детали на чертеже:

15

Штуцер III Е 12 ОН-04 55874-71

Заводской номер: [Штуцер III Е 12 ОН-04 55874-71] Количество на модель: 1
[Штуцер III Е 12 ОН-04 55874-71]
1
16

Номер детали на чертеже:

16

Дроссель нерегулируемый ДН12 (1,7х7.2) ОН-04 58957-75

Заводской номер: 5751.00.00 Количество на модель: 1
5751.00.00
1
17

Номер детали на чертеже:

17

Накидная гайка III 12

Заводской номер: 7005.00.00.88 Количество на модель: 6
7005.00.00.88
6
18

Номер детали на чертеже:

18

Болт накидной гайки М18х1.5

Заводской номер: 7005.00.00.93 Количество на модель: 6
7005.00.00.93
6
19

Номер детали на чертеже:

19

Кольцо II

Заводской номер: А18х24 Cu 99,7 БДС3609-73 Количество на модель: 39
А18х24 Cu 99,7 БДС3609-73
39
20

Номер детали на чертеже:

20

Удлинитель

Заводской номер: 738.11.14.00.01 Количество на модель: 1
738.11.14.00.01
1
21

Номер детали на чертеже:

21

Накидная гайка III Е12 ОН-04 55874-71

Заводской номер: [Накидная гайка III Е12 ОН-04 55874-71] Количество на модель: 27
[Накидная гайка III Е12 ОН-04 55874-71]
27
22

Номер детали на чертеже:

22

Кольцо III12 ОН-04 55874-71

Заводской номер: [Кольцо III12 ОН-04 55874-71] Количество на модель: 27
[Кольцо III12 ОН-04 55874-71]
27
23

Номер детали на чертеже:

23

Штуцер III Е 12/М18 ОН-04 55874-71

Заводской номер: [Штуцер III Е 12/М18 ОН-04 55874-71] Количество на модель: 3
[Штуцер III Е 12/М18 ОН-04 55874-71]
3
24

Номер детали на чертеже:

24

Скоба

Заводской номер: 687.33.08.00.19 Количество на модель: 1
687.33.08.00.19
1
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 687.33.08.00.20 Количество на модель: 1
687.33.08.00.20
1
26

Номер детали на чертеже:

26

Труба

Заводской номер: 676-4.07.05.02 Количество на модель: 5
676-4.07.05.02
5
27

Номер детали на чертеже:

27

Винт 1А М6х16-5.6 БДС1358-85

Заводской номер: [Винт 1А М6х16-5.6 БДС1358-85] Количество на модель: 1
[Винт 1А М6х16-5.6 БДС1358-85]
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: М6-5 БДС744-83 Количество на модель: 3
М6-5 БДС744-83
3
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 9
2 6Н БДС833-82
9
30

Номер детали на чертеже:

30

Скоба

Заводской номер: 676-4.07.00.02 Количество на модель: 1
676-4.07.00.02
1
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 701-6.06.00.03 Количество на модель: 1
701-6.06.00.03
1
32

Номер детали на чертеже:

32

Болт 1 М6х25 БДС1230-85

Заводской номер: [Болт 1 М6х25 БДС1230-85] Количество на модель: 2
[Болт 1 М6х25 БДС1230-85]
2
33

Номер детали на чертеже:

33

Стопорящий лист

Заводской номер: 717.33.08.00.42 Количество на модель: 2
717.33.08.00.42
2
34

Номер детали на чертеже:

34

Стяжная лента в сборе

Заводской номер: 676-7.08.23.00 Количество на модель: 1
676-7.08.23.00
1
35

Номер детали на чертеже:

35

Скоба I

Заводской номер: 687.33.17.06.01 Количество на модель: 1
687.33.17.06.01
1
36

Номер детали на чертеже:

36

Скоба II

Заводской номер: 687.33.17.06.02 Количество на модель: 1
687.33.17.06.02
1
37

Номер детали на чертеже:

37

Накидная гайка D18/М18

Заводской номер: 631.3.07.00.07 Количество на модель: 1
631.3.07.00.07
1
38

Номер детали на чертеже:

38

Болт накидной гайки

Заводской номер: 651.3.02.00.13 Количество на модель: 1
651.3.02.00.13
1
39

Номер детали на чертеже:

39

Болт 2 М6х16-5.6 БДС1230-85

Заводской номер: [Болт 2 М6х16-5.6 БДС1230-85] Количество на модель: 1
[Болт 2 М6х16-5.6 БДС1230-85]
1
40

Номер детали на чертеже:

40

Болт 2 М6х22-5.6 БДС1230-85

Заводской номер: [Болт 2 М6х22-5.6 БДС1230-85] Количество на модель: 1
[Болт 2 М6х22-5.6 БДС1230-85]
1
41

Номер детали на чертеже:

41

Дроссель нерегулируемый ДН12А (2.2х7.1) ОН-04 58957-75

Заводской номер: 5762.00.00 Количество на модель: 1
5762.00.00
1
42

Номер детали на чертеже:

42

Винт

Заводской номер: М6х20-8.8 БДС2171-83 Количество на модель: 4
М6х20-8.8 БДС2171-83
4
44

Номер детали на чертеже:

44

Винт

Заводской номер: М6х18-5.6 БДС2171-83 Количество на модель: 4
М6х18-5.6 БДС2171-83
4
45

Номер детали на чертеже:

45

Труба

Заводской номер: 8545.04.00.01 Количество на модель: 1
8545.04.00.01
1
46

Номер детали на чертеже:

46

Накидная гайка II Е12 ОН-04 55874-71

Заводской номер: [Накидная гайка II Е12 ОН-04 55874-71] Количество на модель: 1
[Накидная гайка II Е12 ОН-04 55874-71]
1
