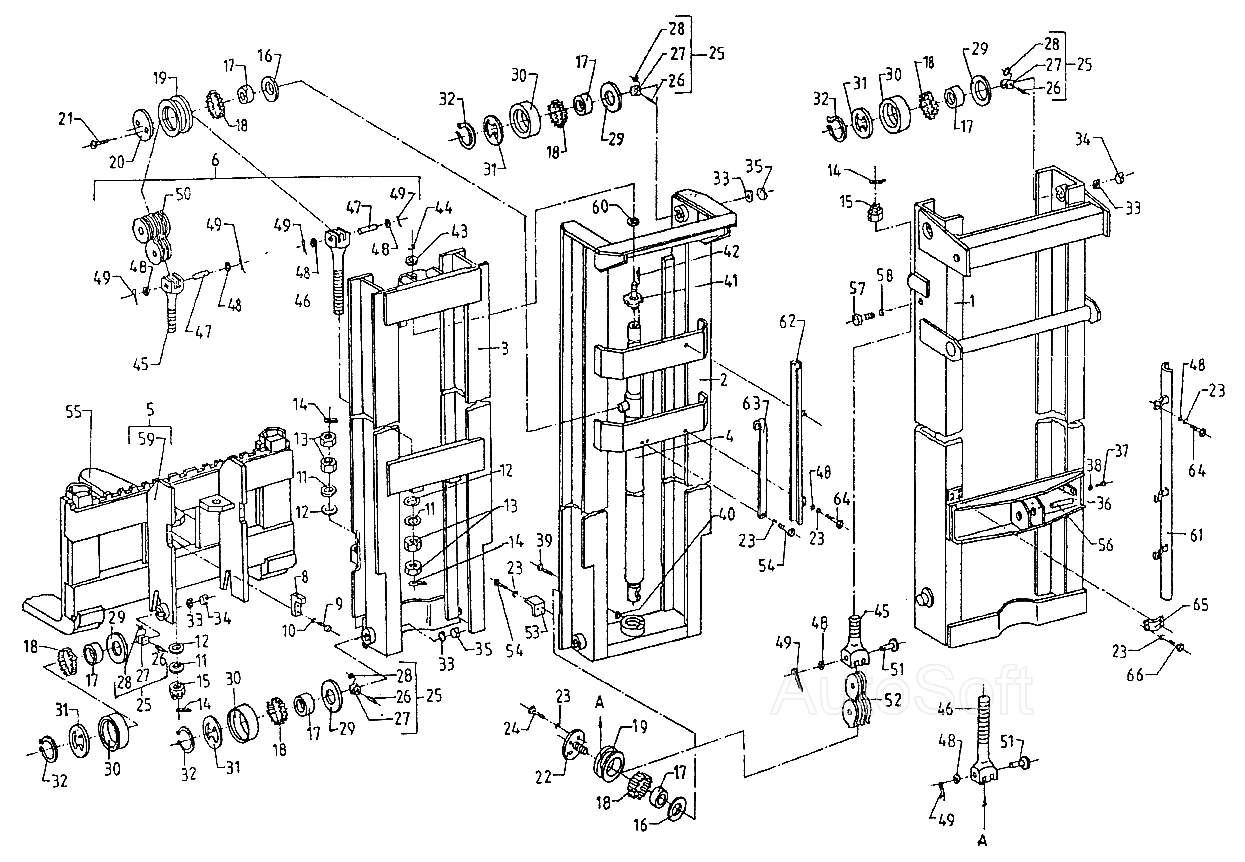

Подъемное устройство EB-687. Каталог 2002г.

Подъемное устройство EB-687 Клык вил в сборе (L=950мм) EB687-Piccolo EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 687.45.07.00.00-02 Количество на модель: 1
687.45.07.00.00-02
1
1

Номер детали на чертеже:

1

Неподвижная рама

Заводской номер: 687.45.07.03.00 Количество на модель: 1
687.45.07.03.00
1
2

Номер детали на чертеже:

2

Рама средняя

Заводской номер: 687.45.07.05.00 Количество на модель: 1
687.45.07.05.00
1
3

Номер детали на чертеже:

3

Рама внутренняя

Заводской номер: 8545.03.00.00 Количество на модель: 1
8545.03.00.00
1
4

Номер детали на чертеже:

4

Цилиндр телескопический Т2-100/45

Заводской номер: 4157.3.00.00 Количество на модель: 1
4157.3.00.00
1
5

Номер детали на чертеже:

5

Вертикальная каретка

Заводской номер: 687.45.07.06.00 Количество на модель: 1
687.45.07.06.00
1
6

Номер детали на чертеже:

6

Цепь внутренняя

Заводской номер: 8545.00.01.00 Количество на модель: 2
8545.00.01.00
2
7

Номер детали на чертеже:

7

Цепь внешнняя

Заводской номер: 8545.00.02.00 Количество на модель: 2
8545.00.02.00
2
8

Номер детали на чертеже:

8

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
9

Номер детали на чертеже:

9

Болт В1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт В1 М8х30-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М8х30-5.6 БДС1232-86]
2
10

Номер детали на чертеже:

10

Пружинная шайба

Заводской номер: 2 8Н БДС833-82 Количество на модель: 2
2 8Н БДС833-82
2
11

Номер детали на чертеже:

11

Шайба коническая 16 БДС2327-73

Заводской номер: [Шайба коническая 16 БДС2327-73] Количество на модель: 6
[Шайба коническая 16 БДС2327-73]
6
12

Номер детали на чертеже:

12

Сферическая шайба Сф 16 БДС2327-73

Заводской номер: [Сферическая шайба Сф 16 БДС2327-73] Количество на модель: 6
[Сферическая шайба Сф 16 БДС2327-73]
6
13

Номер детали на чертеже:

13

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 8
[Гайка М16-5 БДС744-83]
8
14

Номер детали на чертеже:

14

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 8
[Шплинт 4х36 БДС55-77]
8
15

Номер детали на чертеже:

15

Гайка корончатая

Заводской номер: 687.33.17.00.04 Количество на модель: 4
687.33.17.00.04
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 8540.00.02.02 Количество на модель: 4
8540.00.02.02
4
17

Номер детали на чертеже:

17

Втулка

Заводской номер: INA 1В 45х55х22 Количество на модель: 16
INA 1В 45х55х22
16
18

Номер детали на чертеже:

18

Игольчатый подшипник

Заводской номер: INA К 55х63х20 Количество на модель: 16
INA К 55х63х20
16
19

Номер детали на чертеже:

19

Ролик

Заводской номер: 8540.00.02.03 Количество на модель: 4
8540.00.02.03
4
20

Номер детали на чертеже:

20

Крышка

Заводской номер: 8545.00.00.02 Количество на модель: 2
8545.00.00.02
2
21

Номер детали на чертеже:

21

Винт 1В М6х12-5.6 БДС1359-83

Заводской номер: [Винт 1В М6х12-5.6 БДС1359-83] Количество на модель: 4
[Винт 1В М6х12-5.6 БДС1359-83]
4
22

Номер детали на чертеже:

22

Болт специальный

Заводской номер: 8540.00.02.04 Количество на модель: 2
8540.00.02.04
2
23

Номер детали на чертеже:

23

Пружинная шайба 2

Заводской номер: 6Н БДС833-82 Количество на модель: 8
6Н БДС833-82
8
24

Номер детали на чертеже:

24

Винт 1А М6х12-5.6 БДС832-83

Заводской номер: [Винт 1А М6х12-5.6 БДС832-83] Количество на модель: 3
[Винт 1А М6х12-5.6 БДС832-83]
3
25

Номер детали на чертеже:

25

Ролик малый в сборе

Заводской номер: 8540.01.04.00 Количество на модель: 12
8540.01.04.00
12
26

Номер детали на чертеже:

26

Ось

Заводской номер: 8540.01.04.02 Количество на модель: 12
8540.01.04.02
12
27

Номер детали на чертеже:

27

Корпус

Заводской номер: 8540.01.04.01 Количество на модель: 12
8540.01.04.01
12
28

Номер детали на чертеже:

28

Ролик

Заводской номер: 8540.01.04.03 Количество на модель: 12
8540.01.04.03
12
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 8540.01.00.03 Количество на модель: 12
8540.01.00.03
12
30

Номер детали на чертеже:

30

Ролик

Заводской номер: 8540.01.00.02 Количество на модель: 12
8540.01.00.02
12
31

Номер детали на чертеже:

31

Крышка

Заводской номер: 8540.01.00.07 Количество на модель: 12
8540.01.00.07
12
32

Номер детали на чертеже:

32

Кольцо В45 БДС2170-77

Заводской номер: [Кольцо В45 БДС2170-77] Количество на модель: 12
[Кольцо В45 БДС2170-77]
12
33

Номер детали на чертеже:

33

Шайба стопорная

Заводской номер: 8540.01.00.08 Количество на модель: 12
8540.01.00.08
12
34

Номер детали на чертеже:

34

Пробка

Заводской номер: 8540.01.00.04 Количество на модель: 6
8540.01.00.04
6
35

Номер детали на чертеже:

35

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 6
8540.02.00.06
6
36

Номер детали на чертеже:

36

Фиксирующая планка 36 БДС2348-85

Заводской номер: [Фиксирующая планка 36 БДС2348-85] Количество на модель: 1
[Фиксирующая планка 36 БДС2348-85]
1
37

Номер детали на чертеже:

37

Болт В1 М10х22-5.6 БДС1232-86

Заводской номер: [Болт В1 М10х22-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М10х22-5.6 БДС1232-86]
2
38

Номер детали на чертеже:

38

Пружинная шайба 2 10Н БДС833-82

Заводской номер: [Пружинная шайба 2 10Н БДС833-82] Количество на модель: 2
[Пружинная шайба 2 10Н БДС833-82]
2
39

Номер детали на чертеже:

39

Винт в М12х35-6.6 БДС1366-84

Заводской номер: [Винт в М12х35-6.6 БДС1366-84] Количество на модель:
[Винт в М12х35-6.6 БДС1366-84]
40

Номер детали на чертеже:

40

Гайка

Заводской номер: М12-5 БДС744-83 Количество на модель: 1
М12-5 БДС744-83
1
41

Номер детали на чертеже:

41

Специальная гайка

Заводской номер: 8545.04.00.02 Количество на модель: 1
8545.04.00.02
1
42

Номер детали на чертеже:

42

Винт

Заводской номер: 244.04.01.03 Количество на модель: 1
244.04.01.03
1
43

Номер детали на чертеже:

43

Круглая гайка М33х1,5 БДС3266-73

Заводской номер: [Круглая гайка М33х1,5 БДС3266-73] Количество на модель: 1
[Круглая гайка М33х1,5 БДС3266-73]
1
44

Номер детали на чертеже:

44

Кольцо

Заводской номер: В30 БДС2170-77 Количество на модель: 1
В30 БДС2170-77
1
45

Номер детали на чертеже:

45

Болт короткий

Заводской номер: 687.33.07.03.01 Количество на модель: 4
687.33.07.03.01
4
46

Номер детали на чертеже:

46

Болт длинный

Заводской номер: 687.33.07.03.02 Количество на модель: 4
687.33.07.03.02
4
47

Номер детали на чертеже:

47

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 4
7004.00.00.166
4
48

Номер детали на чертеже:

48

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 12
АМ6 БДС206-78
12
49

Номер детали на чертеже:

49

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 12
[Шплинт 1,6х10 БДС55-77]
12
50

Номер детали на чертеже:

50

Цепь пластинчатая А-51х20(4+4)-А БДС4717-72

Заводской номер: [Цепь пластинчатая А-51х20(4+4)-А БДС4717-72] Количество на модель: 2
[Цепь пластинчатая А-51х20(4+4)-А БДС4717-72]
2
51

Номер детали на чертеже:

51

Ось

Заводской номер: 8545.00.02.01 Количество на модель: 4
8545.00.02.01
4
52

Номер детали на чертеже:

52

Цепь пластинчатая А-89х20(4+4)-А БДС4717-72

Заводской номер: [Цепь пластинчатая А-89х20(4+4)-А БДС4717-72] Количество на модель: 2
[Цепь пластинчатая А-89х20(4+4)-А БДС4717-72]
2
53

Номер детали на чертеже:

53

Ограничитель

Заводской номер: 8585.00.00.02 Количество на модель: 2
8585.00.00.02
2
54

Номер детали на чертеже:

54

Болт 1В М6х12-5.6 БДС1230-88

Заводской номер: [Болт 1В М6х12-5.6 БДС1230-88] Количество на модель: 4
[Болт 1В М6х12-5.6 БДС1230-88]
4
55

Номер детали на чертеже:

55

Клык вил в сборе

Заводской номер: 9974.4.00.00.00 Количество на модель: 2
9974.4.00.00.00
2
56

Номер детали на чертеже:

56

Ось

Заводской номер: 687.33.07.01.04 Количество на модель: 1
687.33.07.01.04
1
57

Номер детали на чертеже:

57

Болт ограничительный

Заводской номер: 8819.1.00.00.05 Количество на модель: 2
8819.1.00.00.05
2
58

Номер детали на чертеже:

58

Шайба 2 18Н БДС833-82

Заводской номер: [Шайба 2 18Н БДС833-82] Количество на модель: 2
[Шайба 2 18Н БДС833-82]
2
59

Номер детали на чертеже:

59

Рама

Заводской номер: 687.07.06.01.00 Количество на модель: 1
687.07.06.01.00
1
60

Номер детали на чертеже:

60

Кольцо

Заводской номер: 8585.04.00.03 Количество на модель: 1
8585.04.00.03
1
61

Номер детали на чертеже:

61

Неподвижная направляющая

Заводской номер: 8545.00.03.00 Количество на модель: 1
8545.00.03.00
1
62

Номер детали на чертеже:

62

Подвижная направляющая

Заводской номер: 8545.00.04.00 Количество на модель: 1
8545.00.04.00
1
63

Номер детали на чертеже:

63

Гнутая планка

Заводской номер: 687.45.07.00.02 Количество на модель: 1
687.45.07.00.02
1
64

Номер детали на чертеже:

64

Болт 1 М6х14-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х14-5.6 БДС1230-85] Количество на модель: 5
[Болт 1 М6х14-5.6 БДС1230-85]
5
65

Номер детали на чертеже:

65

Скоба

Заводской номер: 676.45-4.06.00.02 Количество на модель: 1
676.45-4.06.00.02
1
66

Номер детали на чертеже:

66

Болт 1 М6х16-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х16-5.6 БДС1230-85] Количество на модель: 4
[Болт 1 М6х16-5.6 БДС1230-85]
4
