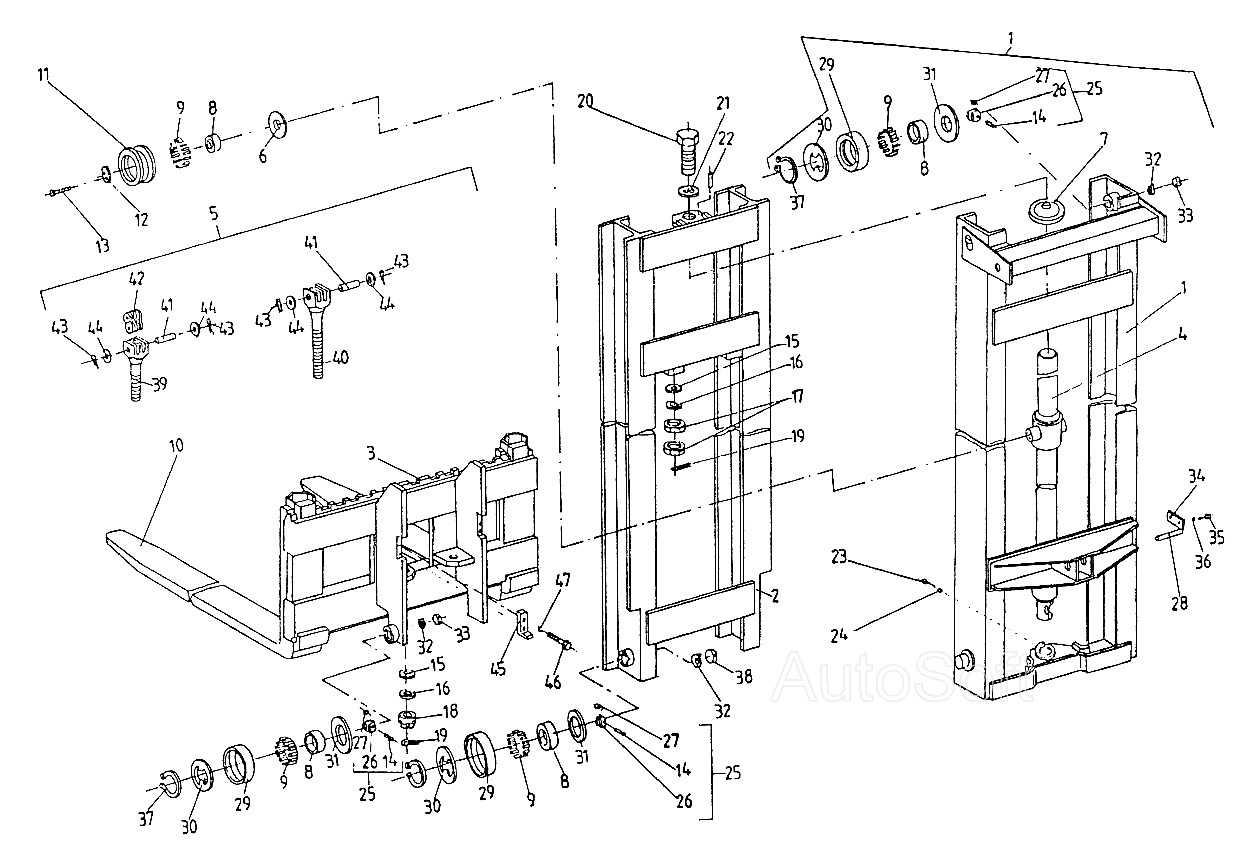

Подъемное устройство EB-687. Каталог 2002г.

Подъемное устройство EB-687 Подъемное устройство EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 687.28.07.00.00-01 Количество на модель: 1
687.28.07.00.00-01
1
1

Номер детали на чертеже:

1

Неподвижная рама

Заводской номер: 687.28.07.05.00 Количество на модель: 1
687.28.07.05.00
1
2

Номер детали на чертеже:

2

Подвижная рама

Заводской номер: 687.28.07.02.00 Количество на модель: 1
687.28.07.02.00
1
3

Номер детали на чертеже:

3

Вертикальная каретка

Заводской номер: 687.33.17.05.00 Количество на модель: 1
687.33.17.05.00
1
4

Номер детали на чертеже:

4

Цилиндр телескопический Т1-100/28-2

Заводской номер: 4148.4.00.00 Количество на модель: 1
4148.4.00.00
1
5

Номер детали на чертеже:

5

Цепь в сборе

Заводской номер: 687.28.07.04.00 Количество на модель: 2
687.28.07.04.00
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8540.01.00.03 Количество на модель: 2
8540.01.00.03
2
7

Номер детали на чертеже:

7

Сферическая шайба

Заводской номер: 687.28.07.00.02 Количество на модель: 1
687.28.07.00.02
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: INA IR 45x55x22 Количество на модель: 10
INA IR 45x55x22
10
9

Номер детали на чертеже:

9

Игольчатый подшипник

Заводской номер: INA K 55x63x20 Количество на модель: 10
INA K 55x63x20
10
10

Номер детали на чертеже:

10

Клык вил в сборе

Заводской номер: 9974.4.00.00.00 Количество на модель: 2
9974.4.00.00.00
2
11

Номер детали на чертеже:

11

Ролик цепной

Заводской номер: 8544.00.00.06 Количество на модель: 2
8544.00.00.06
2
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 687.28.07.00.03 Количество на модель: 2
687.28.07.00.03
2
13

Номер детали на чертеже:

13

Винт 1В М8х12-6.6 БДС1359-88

Заводской номер: [Винт 1В М8х12-6.6 БДС1359-88] Количество на модель: 4
[Винт 1В М8х12-6.6 БДС1359-88]
4
14

Номер детали на чертеже:

14

Ось

Заводской номер: 8540.01.04.02 Количество на модель: 8
8540.01.04.02
8
15

Номер детали на чертеже:

15

Сферическая шайба 16 БДС2327-73

Заводской номер: [Сферическая шайба 16 БДС2327-73] Количество на модель: 4
[Сферическая шайба 16 БДС2327-73]
4
16

Номер детали на чертеже:

16

Шайба коническая 16 БДС2327-73

Заводской номер: [Шайба коническая 16 БДС2327-73] Количество на модель: 4
[Шайба коническая 16 БДС2327-73]
4
17

Номер детали на чертеже:

17

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 4
[Гайка М16-5 БДС744-83]
4
18

Номер детали на чертеже:

18

Гайка корончатая

Заводской номер: 687.33.17.00.04 Количество на модель: 2
687.33.17.00.04
2
19

Номер детали на чертеже:

19

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 4
[Шплинт 4х36 БДС55-77]
4
20

Номер детали на чертеже:

20

Болт пустотелый

Заводской номер: 687.28.07.00.01 Количество на модель: 1
687.28.07.00.01
1
21

Номер детали на чертеже:

21

Шайба предохранительная

Заводской номер: 687.28.07.00.04 Количество на модель: 1
687.28.07.00.04
1
22

Номер детали на чертеже:

22

Штифт цилиндрический 6h8х40 БДС1980-77

Заводской номер: [Штифт цилиндрический 6h8х40 БДС1980-77] Количество на модель: 1
[Штифт цилиндрический 6h8х40 БДС1980-77]
1
23

Номер детали на чертеже:

23

Винт М10х30-6.6 БДС1366-84

Заводской номер: [Винт М10х30-6.6 БДС1366-84] Количество на модель: 1
[Винт М10х30-6.6 БДС1366-84]
1
24

Номер детали на чертеже:

24

Гайка

Заводской номер: М10-5 БДС744-83 Количество на модель: 1
М10-5 БДС744-83
1
25

Номер детали на чертеже:

25

Ролик малый в сборе

Заводской номер: 8540.01.04.00 Количество на модель: 8
8540.01.04.00
8
26

Номер детали на чертеже:

26

Корпус

Заводской номер: 8540.01.04.01 Количество на модель: 8
8540.01.04.01
8
27

Номер детали на чертеже:

27

Ролик

Заводской номер: 8540.01.04.03 Количество на модель: 8
8540.01.04.03
8
28

Номер детали на чертеже:

28

Ось

Заводской номер: 687.33.07.01.04 Количество на модель: 1
687.33.07.01.04
1
29

Номер детали на чертеже:

29

Ролик

Заводской номер: 8540.01.00.02 Количество на модель: 8
8540.01.00.02
8
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 8540.01.00.07 Количество на модель: 8
8540.01.00.07
8
32

Номер детали на чертеже:

32

Шайба стопорная

Заводской номер: 8540.01.00.08 Количество на модель: 8
8540.01.00.08
8
33

Номер детали на чертеже:

33

Пробка

Заводской номер: 8540.01.00.04 Количество на модель: 2
8540.01.00.04
2
34

Номер детали на чертеже:

34

Фиксирующая планка 36 БДС2348-85

Заводской номер: [Фиксирующая планка 36 БДС2348-85] Количество на модель: 1
[Фиксирующая планка 36 БДС2348-85]
1
35

Номер детали на чертеже:

35

Болт В1 М10х20-5.6 БДС1232-86

Заводской номер: [Болт В1 М10х20-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М10х20-5.6 БДС1232-86]
2
36

Номер детали на чертеже:

36

Пружинная шайба 2 10Н БДС833-82

Заводской номер: [Пружинная шайба 2 10Н БДС833-82] Количество на модель: 2
[Пружинная шайба 2 10Н БДС833-82]
2
37

Номер детали на чертеже:

37

Кольцо В45 БДС2170-77

Заводской номер: [Кольцо В45 БДС2170-77] Количество на модель: 3
[Кольцо В45 БДС2170-77]
3
38

Номер детали на чертеже:

38

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
39

Номер детали на чертеже:

39

Болт короткий

Заводской номер: 687.33.07.03.01 Количество на модель: 2
687.33.07.03.01
2
40

Номер детали на чертеже:

40

Болт длинный

Заводской номер: 687.33.07.03.02 Количество на модель: 2
687.33.07.03.02
2
41

Номер детали на чертеже:

41

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 4
7004.00.00.166
4
42

Номер детали на чертеже:

42

Цепь пластинчатая А-55х20(4+4)-А БДС4717-72

Заводской номер: [Цепь пластинчатая А-55х20(4+4)-А БДС4717-72] Количество на модель: 2
[Цепь пластинчатая А-55х20(4+4)-А БДС4717-72]
2
43

Номер детали на чертеже:

43

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 8
[Шплинт 1,6х10 БДС55-77]
8
44

Номер детали на чертеже:

44

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 8
АМ6 БДС206-78
8
45

Номер детали на чертеже:

45

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
46

Номер детали на чертеже:

46

Болт В1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт В1 М8х30-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М8х30-5.6 БДС1232-86]
2
47

Номер детали на чертеже:

47

Пружинная шайба

Заводской номер: 2 8Н БДС833-82 Количество на модель: 2
2 8Н БДС833-82
2
