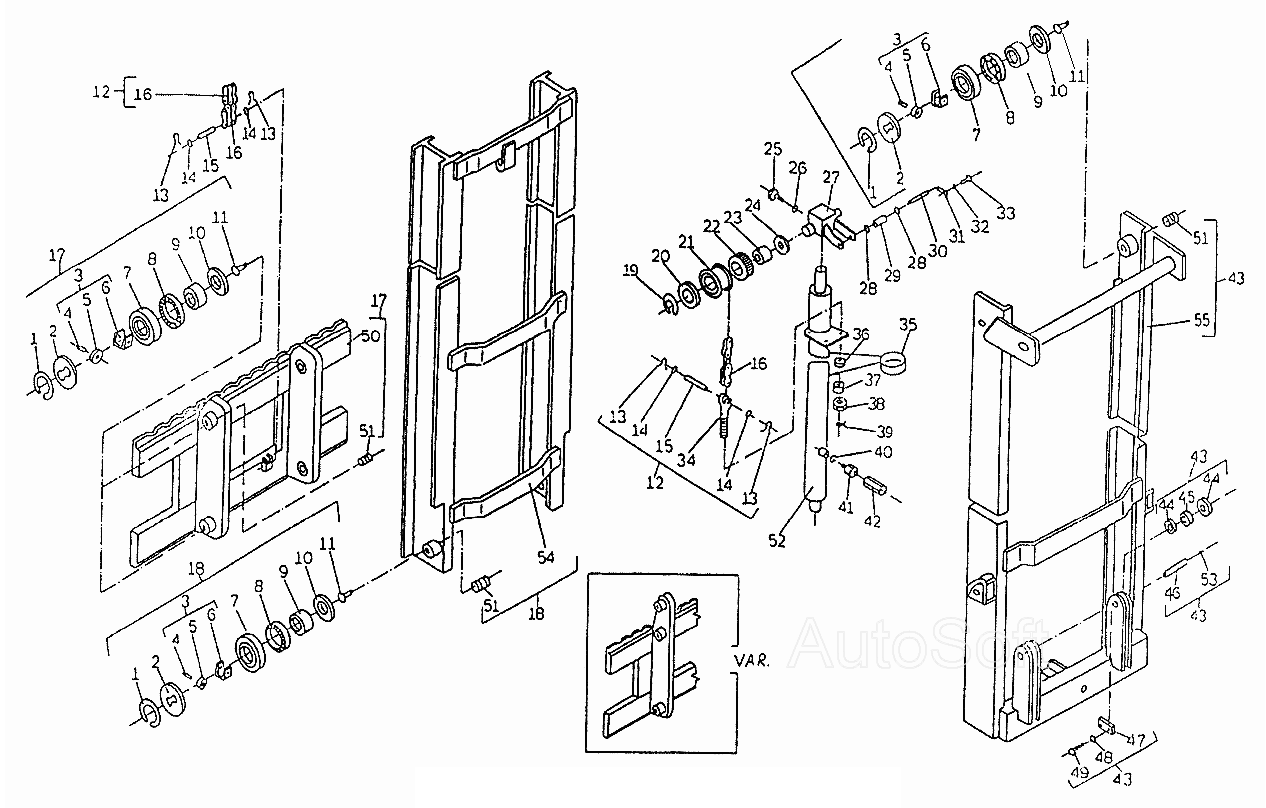

Подъемное устройство ДВ-1784. Каталог 2002г.

Электрооборудование ДВ-1784 Клык вил в сборе ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кольцо

Заводской номер: 8622.00.00.01 Количество на модель:
8622.00.00.01

Номер детали на чертеже:

Подъемное устройство (h=4500мм)

Заводской номер: 8807.00.00.00-12 Количество на модель: 1
8807.00.00.00-12
1

Номер детали на чертеже:

Подъемное устройство (h=4500мм)

Заводской номер: 8665.00.00.00-08 Количество на модель:
8665.00.00.00-08

Номер детали на чертеже:

Подъемное устройство (h=4000мм)

Заводской номер: 8808.00.00.00-12 Количество на модель: 1
8808.00.00.00-12
1

Номер детали на чертеже:

Подъемное устройство (h=4000мм)

Заводской номер: 8811.00.00.00-10 Количество на модель:
8811.00.00.00-10

Номер детали на чертеже:

Подъемное устройство (h=4000мм)

Заводской номер: 8810.00.00.00-10 Количество на модель:
8810.00.00.00-10

Номер детали на чертеже:

Подъемное устройство (h=4000мм)

Заводской номер: 8665.00.00.00-07 Количество на модель:
8665.00.00.00-07

Номер детали на чертеже:

Подъемное устройство (h=3300мм)

Заводской номер: 1788.33.03.00.00-11 Количество на модель:
1788.33.03.00.00-11

Номер детали на чертеже:

Подъемное устройство (h=3300мм)

Заводской номер: 1784.33.06.00.00-12 Количество на модель: 1
1784.33.06.00.00-12
1

Номер детали на чертеже:

Подъемное устройство (h=3300мм)

Заводской номер: 8665.00.00.00-06 Количество на модель:
8665.00.00.00-06

Номер детали на чертеже:

Подъемное устройство (h=3300мм)

Заводской номер: 8622.00.00.00-05 Количество на модель:
8622.00.00.00-05

Номер детали на чертеже:

Кольцо

Заводской номер: 1788.33.03.00.02 Количество на модель:
1788.33.03.00.02

Номер детали на чертеже:

Подъемное устройство (h=4500мм)

Заводской номер: 8809.00.00.00-03 Количество на модель:
8809.00.00.00-03

Номер детали на чертеже:

Подъемное устройство (h=4500мм)

Заводской номер: 8804.00.00.00-10 Количество на модель:
8804.00.00.00-10
1

Номер детали на чертеже:

1

Кольцо В65 БДС2170-77

Заводской номер: [Кольцо В65 БДС2170-77] Количество на модель: 8
[Кольцо В65 БДС2170-77]
8
1

Номер детали на чертеже:

1

Кольцо В70 БДС2170-77

Заводской номер: [Кольцо В70 БДС2170-77] Количество на модель:
[Кольцо В70 БДС2170-77]
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 8580.01.00.02 Количество на модель: 8
8580.01.00.02
8
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 8620.01.00.05 Количество на модель:
8620.01.00.05
3

Номер детали на чертеже:

3

Ролик малый в сборе

Заводской номер: 8580.01.04.00-01 Количество на модель: 8
8580.01.04.00-01
8
4

Номер детали на чертеже:

4

Ось

Заводской номер: 8580.01.04.02 Количество на модель: 8
8580.01.04.02
8
5

Номер детали на чертеже:

5

Ролик

Заводской номер: 8580.01.04.03 Количество на модель: 8
8580.01.04.03
8
6

Номер детали на чертеже:

6

Корпус

Заводской номер: 8580.01.04.01-01 Количество на модель: 8
8580.01.04.01-01
8
7

Номер детали на чертеже:

7

Ролик

Заводской номер: 8580.01.00.01 Количество на модель: 8
8580.01.00.01
8
7

Номер детали на чертеже:

7

Ролик

Заводской номер: 1788.33.03.01.03 Количество на модель:
1788.33.03.01.03
8

Номер детали на чертеже:

8

Подшипник игольчатый К75х83х23

Заводской номер: [Подшипник игольчатый К75х83х23] Количество на модель: 8
[Подшипник игольчатый К75х83х23]
8
8

Номер детали на чертеже:

8

Подшипник игольчатый К80х88х30

Заводской номер: [Подшипник игольчатый К80х88х30] Количество на модель:
[Подшипник игольчатый К80х88х30]
9

Номер детали на чертеже:

9

Втулка IR 70х80х30

Заводской номер: [Втулка IR 70х80х30] Количество на модель:
[Втулка IR 70х80х30]
9

Номер детали на чертеже:

9

Втулка IR 65х75х28

Заводской номер: [Втулка IR 65х75х28] Количество на модель: 8
[Втулка IR 65х75х28]
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 1784.33.06.01.06 Количество на модель: 8
1784.33.06.01.06
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 1788.33.03.01.04 Количество на модель:
1788.33.03.01.04
11

Номер детали на чертеже:

11

Шайба стопорная

Заводской номер: 2705.06.02.04 Количество на модель: 8
2705.06.02.04
8
12

Номер детали на чертеже:

12

Цепь в сборе (h=3300мм)

Заводской номер: 1784.33.06.07.00 Количество на модель: 2
1784.33.06.07.00
2
12

Номер детали на чертеже:

12

Цепь в сборе (h=4000мм)

Заводской номер: 8808.04.00.00 Количество на модель: 2
8808.04.00.00
2
12

Номер детали на чертеже:

12

Цепь в сборе (h=4500мм)

Заводской номер: 8807.03.00.00 Количество на модель: 2
8807.03.00.00
2
13

Номер детали на чертеже:

13

Шплинт 2,5х14 БДС55-77

Заводской номер: [Шплинт 2,5х14 БДС55-77] Количество на модель: 8
[Шплинт 2,5х14 БДС55-77]
8
14

Номер детали на чертеже:

14

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 8
АМ10 БДС206-78
8
15

Номер детали на чертеже:

15

Ось

Заводской номер: 7004.00.00.293 Количество на модель: 4
7004.00.00.293
4
16

Номер детали на чертеже:

16

Цепь пластинчатая БК-109х20(6+6)-БК БДС4717-72 (h=3300мм)

Заводской номер: [БК-109х20(6+6)-БК БДС4717-72 (h=3300мм)] Количество на модель: 2
[БК-109х20(6+6)-БК БДС4717-72 (h=3300мм)]
2
16

Номер детали на чертеже:

16

Цепь пластинчатая БК-127х20(6+6)-БК БДС4717-72 (h=4000мм)

Заводской номер: [БК-127х20(6+6)-БК БДС4717-72 (h=4000мм)] Количество на модель: 2
[БК-127х20(6+6)-БК БДС4717-72 (h=4000мм)]
2
16

Номер детали на чертеже:

16

Цепь пластинчатая БК-139х20(6+6)-БК БДС4717-72 (h=4500мм)

Заводской номер: [БК-139х20(6+6)-БК БДС4717-72 (h=4500мм)] Количество на модель: 2
[БК-139х20(6+6)-БК БДС4717-72 (h=4500мм)]
2
17

Номер детали на чертеже:

17

Каретка вертикальная в сборе

Заводской номер: 1784.33.06.03.00-03 Количество на модель: 1
1784.33.06.03.00-03
1
17

Номер детали на чертеже:

17

Каретка вертикальная в сборе

Заводской номер: 8665.05.00.00 Количество на модель:
8665.05.00.00
17

Номер детали на чертеже:

17

Каретка вертикальная в сборе

Заводской номер: 1788.33.03.03.00-05 Количество на модель:
1788.33.03.03.00-05
18

Номер детали на чертеже:

18

Рама подвижная (h=4500мм)

Заводской номер: 8809.02.00.00 Количество на модель:
8809.02.00.00
18

Номер детали на чертеже:

18

Рама подвижная (h=3300мм)

Заводской номер: 1784.33.06.02.00 Количество на модель: 1
1784.33.06.02.00
1
18

Номер детали на чертеже:

18

Рама подвижная (h=3300мм)

Заводской номер: 1788.33.03.02.00 Количество на модель:
1788.33.03.02.00
18

Номер детали на чертеже:

18

Рама подвижная (h=4000мм)

Заводской номер: 8810.02.00.00 Количество на модель:
8810.02.00.00
18

Номер детали на чертеже:

18

Рама подвижная (h=4000мм)

Заводской номер: 8808.02.00.00-01 Количество на модель: 1
8808.02.00.00-01
1
18

Номер детали на чертеже:

18

Рама подвижная (h=4500мм)

Заводской номер: 8807.02.00.00-01 Количество на модель: 1
8807.02.00.00-01
1
19

Номер детали на чертеже:

19

Кольцо В45 БДС2170-77

Заводской номер: [Кольцо В45 БДС2170-77] Количество на модель: 2
[Кольцо В45 БДС2170-77]
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 1784.33.06.00.10 Количество на модель: 2
1784.33.06.00.10
2
21

Номер детали на чертеже:

21

Ролик

Заводской номер: 1784.33.06.00.02 Количество на модель: 2
1784.33.06.00.02
2
22

Номер детали на чертеже:

22

Подшипник игольчатый К55х63х20

Заводской номер: [Подшипник игольчатый К55х63х20] Количество на модель: 4
[Подшипник игольчатый К55х63х20]
4
23

Номер детали на чертеже:

23

Втулка IR 45х55х40

Заводской номер: [Втулка IR 45х55х40] Количество на модель: 2
[Втулка IR 45х55х40]
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 1784.33.06.00.09 Количество на модель: 2
1784.33.06.00.09
2
25

Номер детали на чертеже:

25

Болт 1 М12х25-5.6 БДС1230-85

Заводской номер: [Болт 1 М12х25-5.6 БДС1230-85] Количество на модель: 1
[Болт 1 М12х25-5.6 БДС1230-85]
1
26

Номер детали на чертеже:

26

Шайба 2-12Н БДС833-82

Заводской номер: [Шайба 2-12Н БДС833-82] Количество на модель: 1
[Шайба 2-12Н БДС833-82]
1
27

Номер детали на чертеже:

27

Несущая балка в сборе

Заводской номер: 1784.33.06.05.00 Количество на модель: 1
1784.33.06.05.00
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 1784.33.06.00.03 Количество на модель: 2
1784.33.06.00.03
2
29

Номер детали на чертеже:

29

Ролик

Заводской номер: 1784.33.06.00.07 Количество на модель: 2
1784.33.06.00.07
2
30

Номер детали на чертеже:

30

Ось

Заводской номер: 1784.33.06.00.05 Количество на модель: 1
1784.33.06.00.05
1
31

Номер детали на чертеже:

31

Планка фиксирующая

Заводской номер: 1784.33.06.00.01 Количество на модель: 1
1784.33.06.00.01
1
32

Номер детали на чертеже:

32

Шайба 2-6Н БДС833-82

Заводской номер: [Шайба 2-6Н БДС833-82] Количество на модель: 1
[Шайба 2-6Н БДС833-82]
1
33

Номер детали на чертеже:

33

Болт 1 М6х14-6.8 БДС1230-85

Заводской номер: [Болт 1 М6х14-6.8 БДС1230-85] Количество на модель: 1
[Болт 1 М6х14-6.8 БДС1230-85]
1
34

Номер детали на чертеже:

34

Болт длинный

Заводской номер: 7004.00.00.307 Количество на модель: 1
7004.00.00.307
1
35

Номер детали на чертеже:

35

Кольцо

Заводской номер: 1784.33.06.00.08 Количество на модель: 2
1784.33.06.00.08
2
36

Номер детали на чертеже:

36

Шайба 20

Заводской номер: 8802.00.00.04 Количество на модель: 4
8802.00.00.04
4
37

Номер детали на чертеже:

37

Шайба 20

Заводской номер: 8802.00.00.05 Количество на модель: 4
8802.00.00.05
4
38

Номер детали на чертеже:

38

Гайка М20-5 БДС744-91

Заводской номер: [Гайка М20-5 БДС744-91] Количество на модель: 4
[Гайка М20-5 БДС744-91]
4
39

Номер детали на чертеже:

39

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 2
[Шплинт 4х36 БДС55-77]
2
40

Номер детали на чертеже:

40

Кольцо 1А 22х27 БДС3609-73

Заводской номер: [Кольцо 1А 22х27 БДС3609-73] Количество на модель: 2
[Кольцо 1А 22х27 БДС3609-73]
2
41

Номер детали на чертеже:

41

Штуцер специальный

Заводской номер: 1784.33.06.00.04 Количество на модель: 1
1784.33.06.00.04
1
42

Номер детали на чертеже:

42

Дросель нерегулируемый ОН04 58957-75

Заводской номер: ДН16(3х28) Количество на модель:
ДН16(3х28)
42

Номер детали на чертеже:

42

Дросель нерегулируемый ОН04 58957-75

Заводской номер: ДН16(3,5х45) Количество на модель:
ДН16(3,5х45)
42

Номер детали на чертеже:

42

Дросель нерегулируемый ОН04 58957-75

Заводской номер: ДН16(2х28) Количество на модель: 1
ДН16(2х28)
1
42

Номер детали на чертеже:

42

Дросель нерегулируемый ОН04 58957-75

Заводской номер: ДН16(2,5х28) Количество на модель:
ДН16(2,5х28)
43

Номер детали на чертеже:

43

Рама неподвижная (h=4000мм)

Заводской номер: 8810.01.00.00 Количество на модель:
8810.01.00.00
43

Номер детали на чертеже:

43

Рама неподвижная (h=4000мм)

Заводской номер: 8665.01.00.00-02 Количество на модель:
8665.01.00.00-02
43

Номер детали на чертеже:

43

Рама неподвижная (h=3300мм)

Заводской номер: 1784.33.06.01.00-03 Количество на модель: 1
1784.33.06.01.00-03
1
43

Номер детали на чертеже:

43

Рама неподвижная (h=3300мм)

Заводской номер: 1788.33.03.01.00 Количество на модель:
1788.33.03.01.00
43

Номер детали на чертеже:

43

Рама неподвижная (h=3300мм)

Заводской номер: 8665.01.00.00-01 Количество на модель:
8665.01.00.00-01
43

Номер детали на чертеже:

43

Рама неподвижная (h=4500мм)

Заводской номер: 8809.01.00.00 Количество на модель:
8809.01.00.00
43

Номер детали на чертеже:

43

Рама неподвижная (h=4500мм)

Заводской номер: 8865.01.00.00-03 Количество на модель:
8865.01.00.00-03
43

Номер детали на чертеже:

43

Рама неподвижная (h=4500мм)

Заводской номер: 8807.01.00.00-04 Количество на модель: 1
8807.01.00.00-04
1
43

Номер детали на чертеже:

43

Рама неподвижная (h=4000мм)

Заводской номер: 8808.01.00.00-04 Количество на модель: 1
8808.01.00.00-04
1
44

Номер детали на чертеже:

44

Шайба

Заводской номер: 1784.33.06.01.03 Количество на модель: 4
1784.33.06.01.03
4
45

Номер детали на чертеже:

45

Втулка

Заводской номер: 1784.33.06.01.04 Количество на модель: 2
1784.33.06.01.04
2
46

Номер детали на чертеже:

46

Ось

Заводской номер: 1784.33.03.00.13 Количество на модель: 2
1784.33.03.00.13
2
47

Номер детали на чертеже:

47

Планка фиксирующая БДС2348-85

Заводской номер: [Планка фиксирующая БДС2348-85] Количество на модель: 2
[Планка фиксирующая БДС2348-85]
2
48

Номер детали на чертеже:

48

Шайба 2-10Н БДС833-82

Заводской номер: [Шайба 2-10Н БДС833-82] Количество на модель: 4
[Шайба 2-10Н БДС833-82]
4
49

Номер детали на чертеже:

49

Болт 1 М10х20-5.6 БДС1232-86

Заводской номер: [Болт 1 М10х20-5.6 БДС1232-86] Количество на модель: 4
[Болт 1 М10х20-5.6 БДС1232-86]
4
50

Номер детали на чертеже:

50

Рама

Заводской номер: 1788.33.03.03.03.00 Количество на модель:
1788.33.03.03.03.00
50

Номер детали на чертеже:

50

Рама

Заводской номер: 1784.33.06.03.02.00 Количество на модель: 1
1784.33.06.03.02.00
1
50

Номер детали на чертеже:

50

Рама

Заводской номер: 8665.05.01.00 Количество на модель:
8665.05.01.00
51

Номер детали на чертеже:

51

Пробка

Заводской номер: 8580.01.00.08 Количество на модель: 2
8580.01.00.08
2
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС3 (90х2000) КтМ841-13 (h=4000мм)

Заводской номер: 2895.00.00-03 Количество на модель:
2895.00.00-03
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм)

Заводской номер: 2896.00.00-04 Количество на модель:
2896.00.00-04
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС3 (90х1650) КтМ841-11 (h=3300мм)

Заводской номер: 2895.00.00-01 Количество на модель:
2895.00.00-01
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр ЦПС2 (80х1650) КтМ841-06 (h=3300мм)

Заводской номер: 2896.00.00-01 Количество на модель:
2896.00.00-01
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС4 (70х1650) КтМ841-01 (h=3300мм)

Заводской номер: 2907.00.00-01 Количество на модель: 1
2907.00.00-01
1
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС4 (70х2000) КтМ841-03 (h=4000мм)

Заводской номер: 2907.00.00-03 Количество на модель: 1
2907.00.00-03
1
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС4 (70х2250) КтМ841-04 (h=4500мм)

Заводской номер: 2907.00.00-04 Количество на модель: 1
2907.00.00-04
1
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС3 (90х2250) КтМ841-14 (h=4500мм)

Заводской номер: 2895.00.00-04 Количество на модель:
2895.00.00-04
52

Номер детали на чертеже:

52

Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм)

Заводской номер: 2896.00.00-03 Количество на модель:
2896.00.00-03
53

Номер детали на чертеже:

53

Пресс-масленка 1.3 БДС1640-81

Заводской номер: [Пресс-масленка 1.3 БДС1640-81] Количество на модель: 2
[Пресс-масленка 1.3 БДС1640-81]
2
54

Номер детали на чертеже:

54

Рама подвижная

Заводской номер: [Рама подвижная] Количество на модель: 1
[Рама подвижная]
1
55

Номер детали на чертеже:

55

Рама неподвижная

Заводской номер: [Рама неподвижная] Количество на модель: 1
[Рама неподвижная]
1
Электрооборудование ДВ-1784 Клык вил в сборе ДВ-1784
Вернуться в раздел каталога
