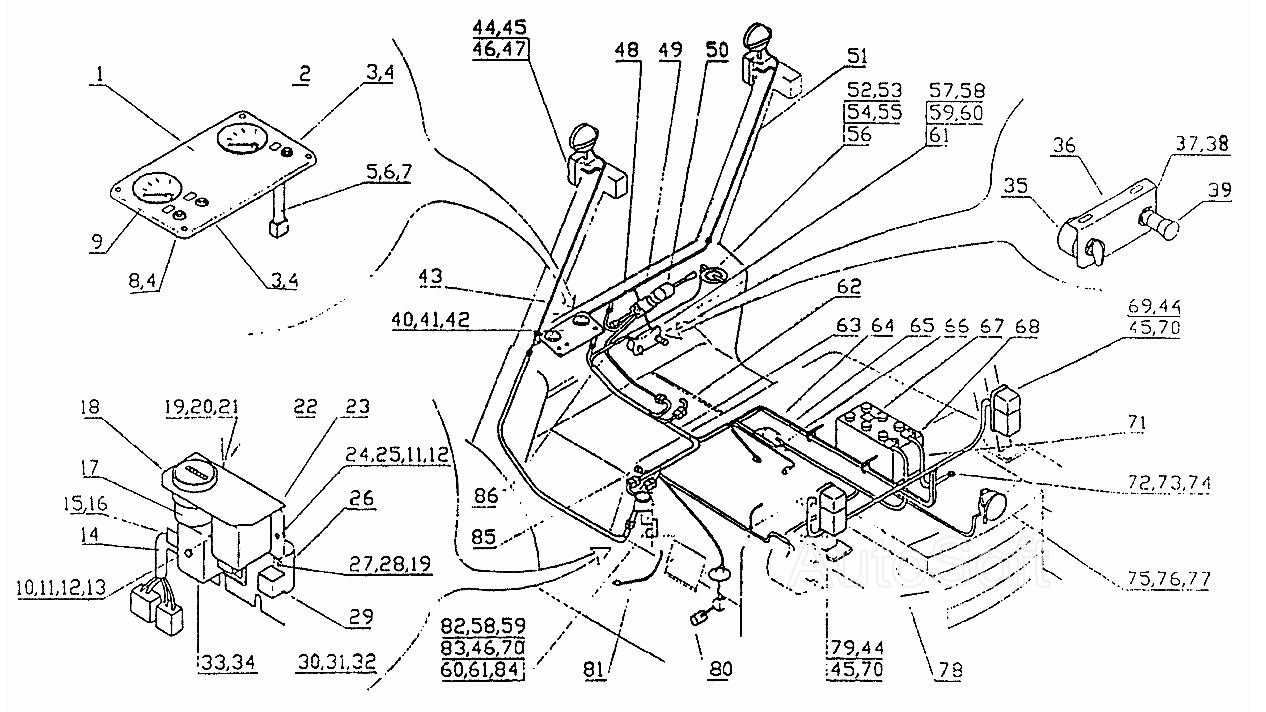

Электрооборудование ДВ-1784. Каталог 2002г.

Дисковый тормоз ДВ-1784 Подъемное устройство ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Электрооборудование

Заводской номер: 1784.33.20.21.00.00-01 Количество на модель: 1
1784.33.20.21.00.00-01
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 1784.33.20.21.01.00.04 Количество на модель: 1
1784.33.20.21.01.00.04
1
2

Номер детали на чертеже:

2

Указатель температуры №38.0053.32.001 КтЕ915

Заводской номер: [№38.0053.32.001 КтЕ915] Количество на модель: 1
[№38.0053.32.001 КтЕ915]
1
3

Номер детали на чертеже:

3

Лампа приборного щитка №36.2.908.308 КтЕ641-01

Заводской номер: [№36.2.908.308 КтЕ641-01] Количество на модель: 1
[№36.2.908.308 КтЕ641-01]
1
4

Номер детали на чертеже:

4

Лампа электрическая АК1222, 12V, 1,5W БДС6310-77

Заводской номер: [АК1222, 12V, 1,5W БДС6310-77] Количество на модель: 2
[АК1222, 12V, 1,5W БДС6310-77]
2
5

Номер детали на чертеже:

5

Пучок проводов

Заводской номер: 1784.33.20.21.01.04.00 Количество на модель: 1
1784.33.20.21.01.04.00
1
8

Номер детали на чертеже:

8

Лампа приборного щитка №36.2.908.308 КтЕ641

Заводской номер: [№36.2.908.308 КтЕ641] Количество на модель: 1
[№36.2.908.308 КтЕ641]
1
9

Номер детали на чертеже:

9

Указатель уровня топлива №38.0055.42.001 КтЕ916

Заводской номер: [№38.0055.42.001 КтЕ916] Количество на модель: 1
[№38.0055.42.001 КтЕ916]
1
10

Номер детали на чертеже:

10

Винт 1 М6х12-5.6 БДС832-83

Заводской номер: [Винт 1 М6х12-5.6 БДС832-83] Количество на модель: 2
[Винт 1 М6х12-5.6 БДС832-83]
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 3
АМ6 БДС206-78
3
12

Номер детали на чертеже:

12

Шайба 2-6Н БДС833-82

Заводской номер: [Шайба 2-6Н БДС833-82] Количество на модель: 2
[Шайба 2-6Н БДС833-82]
2
14

Номер детали на чертеже:

14

Пучок проводов

Заводской номер: 1784.33.20.21.02.05.00 Количество на модель: 1
1784.33.20.21.02.05.00
1
15

Номер детали на чертеже:

15

Наконечник 6,3

Заводской номер: 7007.00.00.253 Количество на модель: 2
7007.00.00.253
2
16

Номер детали на чертеже:

16

Искрогасящий контур ИК 2х50-50/80 Т-I, Т-II

Заводской номер: [ИК 2х50-50/80 Т-I, Т-II] Количество на модель: 2
[ИК 2х50-50/80 Т-I, Т-II]
2
17

Номер детали на чертеже:

17

Счетчик моточасов №12729

Заводской номер: [Счетчик моточасов №12729] Количество на модель: 1
[Счетчик моточасов №12729]
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 1784.33.20.21.02.00.02 Количество на модель: 1
1784.33.20.21.02.00.02
1
19

Номер детали на чертеже:

19

Шайба 2-5Н БДС833-82

Заводской номер: [Шайба 2-5Н БДС833-82] Количество на модель: 4
[Шайба 2-5Н БДС833-82]
4
20

Номер детали на чертеже:

20

Винт 1 М5х18-5.6 БДС832-83

Заводской номер: [Винт 1 М5х18-5.6 БДС832-83] Количество на модель: 2
[Винт 1 М5х18-5.6 БДС832-83]
2
21

Номер детали на чертеже:

21

Гайка М5-5 БДС744-91

Заводской номер: [Гайка М5-5 БДС744-91] Количество на модель: 1
[Гайка М5-5 БДС744-91]
1
22

Номер детали на чертеже:

22

Плита

Заводской номер: 1784.33.20.21.02.00.01 Количество на модель: 1
1784.33.20.21.02.00.01
1
23

Номер детали на чертеже:

23

Реле-регулятор РР380н. №82.029 КтЕ600

Заводской номер: [Реле-регулятор РР380н. №82.029 КтЕ600] Количество на модель: 1
[Реле-регулятор РР380н. №82.029 КтЕ600]
1
24

Номер детали на чертеже:

24

Винт М6х20-5.6 БДС832-83

Заводской номер: [Винт М6х20-5.6 БДС832-83] Количество на модель: 1
[Винт М6х20-5.6 БДС832-83]
1
25

Номер детали на чертеже:

25

Гайка М6-5 БДС744-91

Заводской номер: [Гайка М6-5 БДС744-91] Количество на модель: 1
[Гайка М6-5 БДС744-91]
1
26

Номер детали на чертеже:

26

Реле РПП №82300, 12V, 25W КтЕ1131-06

Заводской номер: [Реле РПП №82300, 12V, 25W КтЕ1131-06] Количество на модель: 1
[Реле РПП №82300, 12V, 25W КтЕ1131-06]
1
27

Номер детали на чертеже:

27

Винт М5х8-5.6 БДС832-83

Заводской номер: [Винт М5х8-5.6 БДС832-83] Количество на модель: 2
[Винт М5х8-5.6 БДС832-83]
2
28

Номер детали на чертеже:

28

Шайба АМ5 БДС206-78

Заводской номер: [Шайба АМ5 БДС206-78] Количество на модель: 4
[Шайба АМ5 БДС206-78]
4
29

Номер детали на чертеже:

29

Реле РП-11 №82.324.00.00-03 КтЕ846-03

Заводской номер: [Реле РП-11 №82.324.00.00-03 КтЕ846-03] Количество на модель: 2
[Реле РП-11 №82.324.00.00-03 КтЕ846-03]
2
33

Номер детали на чертеже:

33

Щиток предохранителей ТП-6 БДС5003-73

Заводской номер: [Щиток предохранителей ТП-6 БДС5003-73] Количество на модель: 1
[Щиток предохранителей ТП-6 БДС5003-73]
1
34

Номер детали на чертеже:

34

Предохранитель 8А №4840771 КтЕ12-01

Заводской номер: [Предохранитель 8А №4840771 КтЕ12-01] Количество на модель: 5
[Предохранитель 8А №4840771 КтЕ12-01]
5
35

Номер детали на чертеже:

35

Стартерный переключатель ПСД-1 №821490000

Заводской номер: [ПСД-1 №821490000] Количество на модель: 1
[ПСД-1 №821490000]
1
36

Номер детали на чертеже:

36

Кронштейн

Заводской номер: 1784.33.05.03.01 Количество на модель: 1
1784.33.05.03.01
1
40

Номер детали на чертеже:

40

Табло

Заводской номер: 1784.33.20.21.01.00.00-02 Количество на модель: 1
1784.33.20.21.01.00.00-02
1
41

Номер детали на чертеже:

41

Винт М6х35 БДС832-83

Заводской номер: [Винт М6х35 БДС832-83] Количество на модель: 2
[Винт М6х35 БДС832-83]
2
42

Номер детали на чертеже:

42

Винт М6х60 БДС832-83

Заводской номер: [Винт М6х60 БДС832-83] Количество на модель: 2
[Винт М6х60 БДС832-83]
2
46

Номер детали на чертеже:

46

Шайба 2-4Н БДС833-82

Заводской номер: [Шайба 2-4Н БДС833-82] Количество на модель: 2
[Шайба 2-4Н БДС833-82]
2
49

Номер детали на чертеже:

49

Реверс в сборе

Заводской номер: 1784.33.20.21.04.00.00 Количество на модель: 1
1784.33.20.21.04.00.00
1
52

Номер детали на чертеже:

52

Болт М8х20-5.6 БДС1230-85

Заводской номер: [Болт М8х20-5.6 БДС1230-85] Количество на модель: 1
[Болт М8х20-5.6 БДС1230-85]
1
53

Номер детали на чертеже:

53

Гайка М8-5 БДС744-91

Заводской номер: [Гайка М8-5 БДС744-91] Количество на модель: 1
[Гайка М8-5 БДС744-91]
1
54

Номер детали на чертеже:

54

Шайба 2-8Н БДС833-82

Заводской номер: [Шайба 2-8Н БДС833-82] Количество на модель: 1
[Шайба 2-8Н БДС833-82]
1
55

Номер детали на чертеже:

55

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 1
[Шайба М8 БДС14494-78]
1
56

Номер детали на чертеже:

56

Звуковой сигнал К9 №82 326 00.00 КтЕ1031-31

Заводской номер: [К9 №82 326 00.00 КтЕ1031-31] Количество на модель: 1
[К9 №82 326 00.00 КтЕ1031-31]
1
57

Номер детали на чертеже:

57

Кронштейн

Заводской номер: 1784.33.05.03.00 Количество на модель: 1
1784.33.05.03.00
1
58

Номер детали на чертеже:

58

Болт М6х18-5.6 БДС1230-85

Заводской номер: [Болт М6х18-5.6 БДС1230-85] Количество на модель: 3
[Болт М6х18-5.6 БДС1230-85]
3
61

Номер детали на чертеже:

61

Шайба М6 БДС14494-78

Заводской номер: [Шайба М6 БДС14494-78] Количество на модель: 3
[Шайба М6 БДС14494-78]
3
62

Номер детали на чертеже:

62

Провод

Заводской номер: 1784.33.20.21.06.00.00 Количество на модель: 1
1784.33.20.21.06.00.00
1
63

Номер детали на чертеже:

63

Пучок проводов

Заводской номер: 1784.33.20.21.03.00.00 Количество на модель: 1
1784.33.20.21.03.00.00
1
64

Номер детали на чертеже:

64

Пучок проводов

Заводской номер: 1784.33.20.21.05.00.00 Количество на модель: 1
1784.33.20.21.05.00.00
1
66

Номер детали на чертеже:

66

Термовыключатель №38005037007

Заводской номер: [№38005037007] Количество на модель: 1
[№38005037007]
1
67

Номер детали на чертеже:

67

Батарея аккумуляторная стартерная 12М, 135-5 ОН04 77223-84

Заводской номер: [12М, 135-5 ОН04 77223-84] Количество на модель: 1
[12М, 135-5 ОН04 77223-84]
1
68

Номер детали на чертеже:

68

Провод

Заводской номер: 1784.33.05.07.00 Количество на модель: 1
1784.33.05.07.00
1
69

Номер детали на чертеже:

69

Корпус

Заводской номер: 3422.00.00.00 Количество на модель: 1
3422.00.00.00
1
70

Номер детали на чертеже:

70

Шайба М4 БДС14494-78

Заводской номер: [Шайба М4 БДС14494-78] Количество на модель: 2
[Шайба М4 БДС14494-78]
2
71

Номер детали на чертеже:

71

Провод

Заводской номер: 1784.33.05.06.00 Количество на модель: 1
1784.33.05.06.00
1
72

Номер детали на чертеже:

72

Болт М10х20-5.6 БДС1230-85

Заводской номер: [Болт М10х20-5.6 БДС1230-85] Количество на модель: 1
[Болт М10х20-5.6 БДС1230-85]
1
73

Номер детали на чертеже:

73

Шайба 2-10Н БДС833-82

Заводской номер: [Шайба 2-10Н БДС833-82] Количество на модель: 1
[Шайба 2-10Н БДС833-82]
1
74

Номер детали на чертеже:

74

Шайба М10 БДС14494-78

Заводской номер: [Шайба М10 БДС14494-78] Количество на модель: 1
[Шайба М10 БДС14494-78]
1
78

Номер детали на чертеже:

78

Скоба №ПА3300046

Заводской номер: [Скоба №ПА3300046] Количество на модель: 6
[Скоба №ПА3300046]
6
79

Номер детали на чертеже:

79

Корпус

Заводской номер: 3421.00.00.00 Количество на модель: 1
3421.00.00.00
1
80

Номер детали на чертеже:

80

Датчик указателя уровня топлива №38003445001 КтЕ913

Заводской номер: [№38003445001 КтЕ913] Количество на модель: 1
[№38003445001 КтЕ913]
1
81

Номер детали на чертеже:

81

Провод

Заводской номер: 1784.33.05.11.00 Количество на модель: 1
1784.33.05.11.00
1
82

Номер детали на чертеже:

82

Щиток

Заводской номер: 1784.33.20.21.02.00.00-01 Количество на модель: 1
1784.33.20.21.02.00.00-01
1
83

Номер детали на чертеже:

83

Винт 13,5х9,5-4.6 БДС11227-73

Заводской номер: [Винт 13,5х9,5-4.6 БДС11227-73] Количество на модель: 2
[Винт 13,5х9,5-4.6 БДС11227-73]
2
84

Номер детали на чертеже:

84

Кожух

Заводской номер: 1784.33.20.21.17.00 Количество на модель: 1
1784.33.20.21.17.00
1
85

Номер детали на чертеже:

85

Стоп-ключ масляный №403001 КтЕ848

Заводской номер: [№403001 КтЕ848] Количество на модель: 1
[№403001 КтЕ848]
1
86

Номер детали на чертеже:

86

Кольцо

Заводской номер: 1790.33.20.03.00.03 Количество на модель: 1
1790.33.20.03.00.03
1
