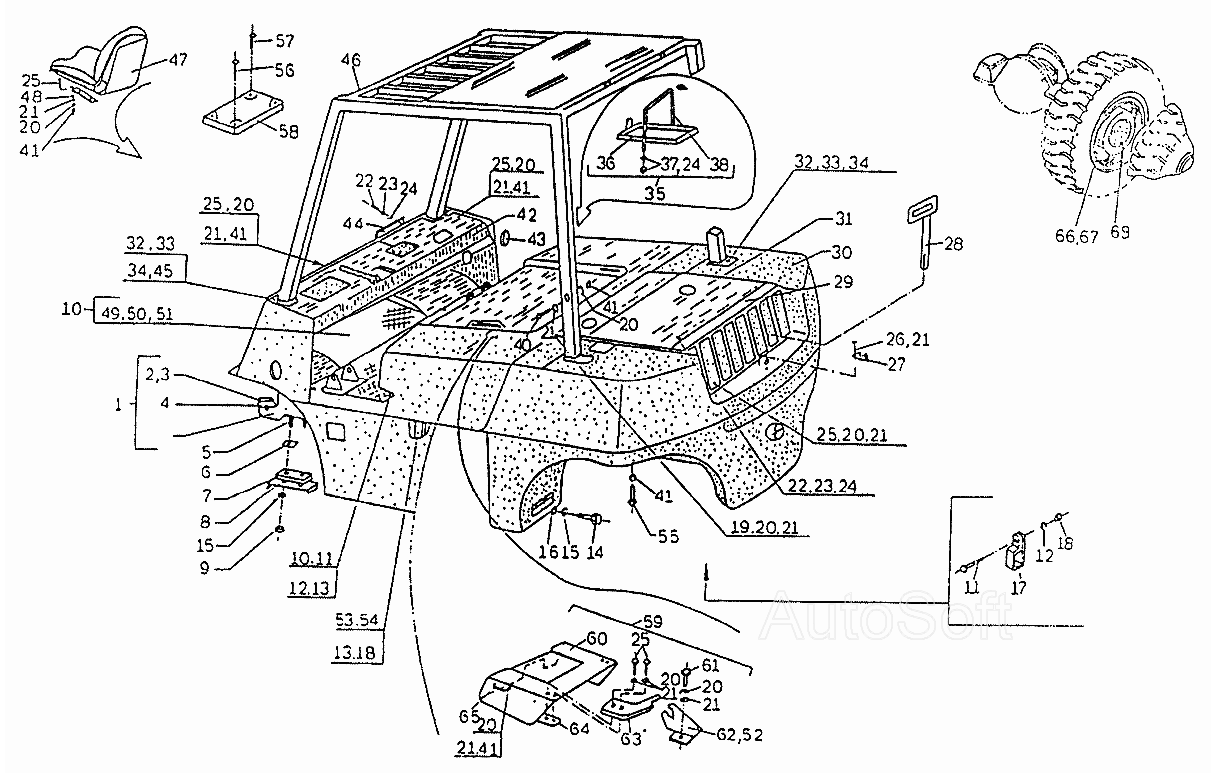

Общий вид ДВ-1784. Каталог 2002г.

Общий вид ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шасси

Заводской номер: 1784.33.01.00.00-01 Количество на модель: 1
1784.33.01.00.00-01
1
1

Номер детали на чертеже:

1

Шасси

Заводской номер: 1794.33.24.05.00.00 Количество на модель:
1794.33.24.05.00.00
2

Номер детали на чертеже:

2

Болт 1 М12х35-8.8 БДС1230-85

Заводской номер: [Болт 1 М12х35-8.8 БДС1230-85] Количество на модель: 4
[Болт 1 М12х35-8.8 БДС1230-85]
4
3

Номер детали на чертеже:

3

Шайба 2-12Н БДС833-82

Заводской номер: [Шайба 2-12Н БДС833-82] Количество на модель: 4
[Шайба 2-12Н БДС833-82]
4
4

Номер детали на чертеже:

4

Вкладыш

Заводской номер: 1784.33.01.10.03 Количество на модель: 2
1784.33.01.10.03
2
5

Номер детали на чертеже:

5

Болт 1 М24х2х205

Заводской номер: 1794.33.24.00.00.05 Количество на модель:
1794.33.24.00.00.05
5

Номер детали на чертеже:

5

Болт 1 М20х170-10.9 БДС1232-86

Заводской номер: [Болт 1 М20х170-10.9 БДС1232-86] Количество на модель: 4
[Болт 1 М20х170-10.9 БДС1232-86]
4
6

Номер детали на чертеже:

6

Планка стопорная

Заводской номер: 1784.33.00.00.13 Количество на модель: 4
1784.33.00.00.13
4
7

Номер детали на чертеже:

7

Плита

Заводской номер: 1784.33.00.00.08 Количество на модель: 2
1784.33.00.00.08
2
7

Номер детали на чертеже:

7

Плита

Заводской номер: 1794.33.24.00.00.03 Количество на модель:
1794.33.24.00.00.03
8

Номер детали на чертеже:

8

Планка стопорная

Заводской номер: 1784.33.00.00.04 Количество на модель: 2
1784.33.00.00.04
2
9

Номер детали на чертеже:

9

Гайка М20-8 БДС744-91

Заводской номер: [Гайка М20-8 БДС744-91] Количество на модель: 4
[Гайка М20-8 БДС744-91]
4
10

Номер детали на чертеже:

10

Жестяное покрытие пола

Заводской номер: 1788.33.37.06.00.00 Количество на модель: 1
1788.33.37.06.00.00
1
10

Номер детали на чертеже:

10

Жестяное покрытие пола

Заводской номер: 1788.33.37.06.00.00-01 Количество на модель:
1788.33.37.06.00.00-01
11

Номер детали на чертеже:

11

Болт 1 М10х20-5.6 БДС1230-85

Заводской номер: [Болт 1 М10х20-5.6 БДС1230-85] Количество на модель: 3
[Болт 1 М10х20-5.6 БДС1230-85]
3
12

Номер детали на чертеже:

12

Шайба 2-10Н БДС833-82

Заводской номер: [Шайба 2-10Н БДС833-82] Количество на модель: 3
[Шайба 2-10Н БДС833-82]
3
13

Номер детали на чертеже:

13

Шайба 10 БДС3223-74

Заводской номер: [Шайба 10 БДС3223-74] Количество на модель: 4
[Шайба 10 БДС3223-74]
4
14

Номер детали на чертеже:

14

Болт 1 М24х2х70-8.8 БДС1234-85

Заводской номер: [Болт 1 М24х2х70-8.8 БДС1234-85] Количество на модель: 8
[Болт 1 М24х2х70-8.8 БДС1234-85]
8
15

Номер детали на чертеже:

15

Шайба 2-24Н БДС833-82

Заводской номер: [Шайба 2-24Н БДС833-82] Количество на модель: 8
[Шайба 2-24Н БДС833-82]
8
16

Номер детали на чертеже:

16

Шайба М24 БДС14494-78

Заводской номер: [Шайба М24 БДС14494-78] Количество на модель: 8
[Шайба М24 БДС14494-78]
8
17

Номер детали на чертеже:

17

Скоба

Заводской номер: 1784.33.08.00.02 Количество на модель: 1
1784.33.08.00.02
1
18

Номер детали на чертеже:

18

Гайка АМ10-5 БДС744-91

Заводской номер: [Гайка АМ10-5 БДС744-91] Количество на модель: 2
[Гайка АМ10-5 БДС744-91]
2
19

Номер детали на чертеже:

19

Болт 1 М8х16-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х16-5.6 БДС1230-85] Количество на модель: 2
[Болт 1 М8х16-5.6 БДС1230-85]
2
20

Номер детали на чертеже:

20

Шайба 2-8Н БДС833-82

Заводской номер: [Шайба 2-8Н БДС833-82] Количество на модель: 26
[Шайба 2-8Н БДС833-82]
26
21

Номер детали на чертеже:

21

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 20
[Шайба М8 БДС14494-78]
20
22

Номер детали на чертеже:

22

Болт 1 М6х16-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х16-5.6 БДС1230-85] Количество на модель: 6
[Болт 1 М6х16-5.6 БДС1230-85]
6
23

Номер детали на чертеже:

23

Шайба 2-6Н БДС833-82

Заводской номер: [Шайба 2-6Н БДС833-82] Количество на модель: 6
[Шайба 2-6Н БДС833-82]
6
24

Номер детали на чертеже:

24

Шайба М6 БДС14494-78

Заводской номер: [Шайба М6 БДС14494-78] Количество на модель: 8
[Шайба М6 БДС14494-78]
8
25

Номер детали на чертеже:

25

Болт 1 М8х30-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х30-5.6 БДС1230-85] Количество на модель: 18
[Болт 1 М8х30-5.6 БДС1230-85]
18
26

Номер детали на чертеже:

26

Болт 2 М8х20-5.6 БДС1232-86

Заводской номер: [Болт 2 М8х20-5.6 БДС1232-86] Количество на модель: 2
[Болт 2 М8х20-5.6 БДС1232-86]
2
27

Номер детали на чертеже:

27

Замок

Заводской номер: 1784.33.00.00.15 Количество на модель: 1
1784.33.00.00.15
1
28

Номер детали на чертеже:

28

Тяж

Заводской номер: 1784.33.00.02.00 Количество на модель: 1
1784.33.00.02.00
1
29

Номер детали на чертеже:

29

Решетка

Заводской номер: 1784.33.20.00.00.12 Количество на модель: 1
1784.33.20.00.00.12
1
30

Номер детали на чертеже:

30

Противовес

Заводской номер: 1790.33.03.00.00-02 Количество на модель:
1790.33.03.00.00-02
30

Номер детали на чертеже:

30

Противовес

Заводской номер: 1784.33.15.00.00-02 Количество на модель: 1
1784.33.15.00.00-02
1
30

Номер детали на чертеже:

30

Противовес

Заводской номер: 1794.33.24.03.00.00 Количество на модель:
1794.33.24.03.00.00
30

Номер детали на чертеже:

30

Противовес

Заводской номер: 1786.33.03.00.00-02 Количество на модель:
1786.33.03.00.00-02
30

Номер детали на чертеже:

30

Противовес

Заводской номер: 1788.33.04.00.00-01 Количество на модель:
1788.33.04.00.00-01
31

Номер детали на чертеже:

31

Крышка радиатора

Заводской номер: 1794.33.24.00.01.00 Количество на модель:
1794.33.24.00.01.00
31

Номер детали на чертеже:

31

Крышка радиатора

Заводской номер: 1788.33.00.01.00 Количество на модель:
1788.33.00.01.00
31

Номер детали на чертеже:

31

Крышка радиатора

Заводской номер: 1786.33.00.01.00 Количество на модель:
1786.33.00.01.00
31

Номер детали на чертеже:

31

Крышка радиатора

Заводской номер: 1784.33.00.06.00 Количество на модель: 1
1784.33.00.06.00
1
31

Номер детали на чертеже:

31

Крышка радиатора

Заводской номер: 1790.33.00.01.00 Количество на модель:
1790.33.00.01.00
32

Номер детали на чертеже:

32

Болт 1 М16х40-8.8 БДС1230-85

Заводской номер: [Болт 1 М16х40-8.8 БДС1230-85] Количество на модель: 4
[Болт 1 М16х40-8.8 БДС1230-85]
4
33

Номер детали на чертеже:

33

Шайба 2-16Н БДС833-82

Заводской номер: [Шайба 2-16Н БДС833-82] Количество на модель: 4
[Шайба 2-16Н БДС833-82]
4
34

Номер детали на чертеже:

34

Шайба М16 БДС14494-78

Заводской номер: [Шайба М16 БДС14494-78] Количество на модель: 4
[Шайба М16 БДС14494-78]
4
35

Номер детали на чертеже:

35

Крепление аккумуляторной батареи

Заводской номер: 1784.33.00.09.00 Количество на модель: 1
1784.33.00.09.00
1
36

Номер детали на чертеже:

36

Рама в сборе

Заводской номер: 1784.33.00.09.01.00 Количество на модель: 1
1784.33.00.09.01.00
1
37

Номер детали на чертеже:

37

Гайка АМ6-5 БДС744-91

Заводской номер: [Гайка АМ6-5 БДС744-91] Количество на модель: 2
[Гайка АМ6-5 БДС744-91]
2
38

Номер детали на чертеже:

38

Скоба

Заводской номер: 1784.33.00.09.00.01 Количество на модель: 1
1784.33.00.09.00.01
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 1М8х55-5.6 БДС1230-85 Количество на модель: 2
1М8х55-5.6 БДС1230-85
2
41

Номер детали на чертеже:

41

Гайка АМ8-5 БДС744-91

Заводской номер: [Гайка АМ8-5 БДС744-91] Количество на модель: 14
[Гайка АМ8-5 БДС744-91]
14
42

Номер детали на чертеже:

42

Щиток управления в сборе

Заводской номер: 1784.33.13.00.00.04 Количество на модель: 1
1784.33.13.00.00.04
1
43

Номер детали на чертеже:

43

Пробка

Заводской номер: 1784.33.20.00.00.06 Количество на модель: 1
1784.33.20.00.00.06
1
44

Номер детали на чертеже:

44

Плита

Заводской номер: 1784.33.20.00.00.05 Количество на модель: 1
1784.33.20.00.00.05
1
45

Номер детали на чертеже:

45

Гайка АМ16-5 БДС744-91

Заводской номер: [Гайка АМ16-5 БДС744-91] Количество на модель: 2
[Гайка АМ16-5 БДС744-91]
2
46

Номер детали на чертеже:

46

Защитная крышка

Заводской номер: 9435.00.00.00-04 Количество на модель: 1
9435.00.00.00-04
1
47

Номер детали на чертеже:

47

Сиденье погрузчика

Заводской номер: КС00.00.00.00 Количество на модель: 1
КС00.00.00.00
1
48

Номер детали на чертеже:

48

Шайба увеличеная 8 БДС3223-74

Заводской номер: [Шайба увеличеная 8 БДС3223-74] Количество на модель: 4
[Шайба увеличеная 8 БДС3223-74]
4
49

Номер детали на чертеже:

49

Жестяное покрытие пола

Заводской номер: 1788.33.37.06.01.00-01 Количество на модель:
1788.33.37.06.01.00-01
49

Номер детали на чертеже:

49

Жестяное покрытие пола

Заводской номер: 1788.33.37.06.01.00 Количество на модель: 1
1788.33.37.06.01.00
1
50

Номер детали на чертеже:

50

Крышка

Заводской номер: 1788.33.37.06.00.01 Количество на модель: 1
1788.33.37.06.00.01
1
51

Номер детали на чертеже:

51

Крышка

Заводской номер: 1790.33.20.00.01.02 Количество на модель: 2
1790.33.20.00.01.02
2
52

Номер детали на чертеже:

52

Опора правая в сборе

Заводской номер: 1784.33.20.20.02.00 Количество на модель: 1
1784.33.20.20.02.00
1
53

Номер детали на чертеже:

53

Стяжная лента

Заводской номер: 1784.33.03.14.00 Количество на модель: 1
1784.33.03.14.00
1
54

Номер детали на чертеже:

54

Болт 1М10х60-5.6 БДС1230-85

Заводской номер: [Болт 1М10х60-5.6 БДС1230-85] Количество на модель: 1
[Болт 1М10х60-5.6 БДС1230-85]
1
55

Номер детали на чертеже:

55

Болт

Заводской номер: 1784.33.00.00.14 Количество на модель: 1
1784.33.00.00.14
1
56

Номер детали на чертеже:

56

Винт 1 М6х30-5.6 БДС1358-85

Заводской номер: [Винт 1 М6х30-5.6 БДС1358-85] Количество на модель: 2
[Винт 1 М6х30-5.6 БДС1358-85]
2
57

Номер детали на чертеже:

57

Винт 1 М6х50-5.6 БДС1358-85

Заводской номер: [Винт 1 М6х50-5.6 БДС1358-85] Количество на модель: 2
[Винт 1 М6х50-5.6 БДС1358-85]
2
58

Номер детали на чертеже:

58

Крышка

Заводской номер: 1784.33.20.00.00.08 Количество на модель: 1
1784.33.20.00.00.08
1
59

Номер детали на чертеже:

59

Крышка в сборе

Заводской номер: 1784.33.20.20.00.00-02 Количество на модель: 1
1784.33.20.20.00.00-02
1
60

Номер детали на чертеже:

60

Крышка

Заводской номер: 1784.33.20.20.00.01-02 Количество на модель: 1
1784.33.20.20.00.01-02
1
61

Номер детали на чертеже:

61

Болт М8х25-5.6 БДС1230-85

Заводской номер: [Болт М8х25-5.6 БДС1230-85] Количество на модель: 4
[Болт М8х25-5.6 БДС1230-85]
4
62

Номер детали на чертеже:

62

Упора левая в сборе

Заводской номер: 1784.33.20.20.01.00 Количество на модель: 1
1784.33.20.20.01.00
1
63

Номер детали на чертеже:

63

Плечо

Заводской номер: 1784.33.20.20.00.02 Количество на модель: 2
1784.33.20.20.00.02
2
64

Номер детали на чертеже:

64

Плита

Заводской номер: 1784.33.20.20.00.03 Количество на модель: 2
1784.33.20.20.00.03
2
65

Номер детали на чертеже:

65

Рукоятка

Заводской номер: 1528.09.01.07 Количество на модель: 2
1528.09.01.07
2
66

Номер детали на чертеже:

66

Уплотнение

Заводской номер: 7015.00.00.07 Количество на модель:
7015.00.00.07
67

Номер детали на чертеже:

67

Удлинитель Г-133 КтМ2087

Заводской номер: [Удлинитель Г-133 КтМ2087] Количество на модель:
[Удлинитель Г-133 КтМ2087]
69

Номер детали на чертеже:

69

Сферическое кольцо

Заводской номер: 1784.33.24.01.00.02 Количество на модель:
1784.33.24.01.00.02
Общий вид ДВ-1784
Вернуться в раздел каталога
