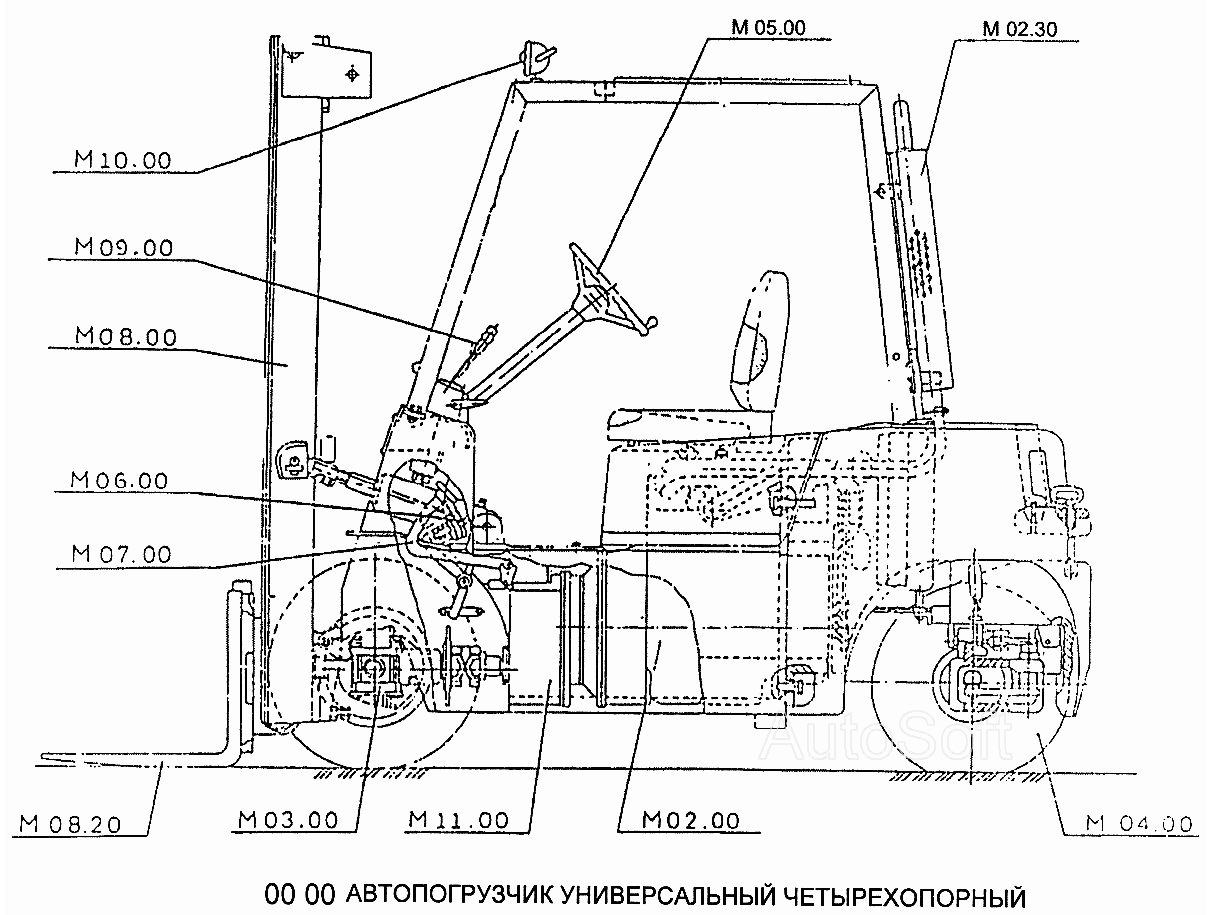

Общий вид ДВ-1784. Каталог 2002г.

Клык вил в сборе ДВ-1784 Общий вид ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
200

Номер детали на чертеже:

200

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00 Количество на модель: 1
1788.33.37.04.00.00
1
200

Номер детали на чертеже:

200

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00-01 Количество на модель:
1788.33.37.04.00.00-01
200

Номер детали на чертеже:

200

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00-02 Количество на модель:
1788.33.37.04.00.00-02
210

Номер детали на чертеже:

210

Топливный бак в сборе

Заводской номер: 6767.00.00.00-01 Количество на модель: 1
6767.00.00.00-01
1
230

Номер детали на чертеже:

230

Глушитель

Заводской номер: 5741.00.00.00-07 Количество на модель: 1
5741.00.00.00-07
1
300

Номер детали на чертеже:

300

Ведущий мост

Заводской номер: 6198.10.00.00.00 Количество на модель: 1
6198.10.00.00.00
1
310

Номер детали на чертеже:

310

Балка с редукторами

Заводской номер: 6198.10.01.00.00-05 Количество на модель: 1
6198.10.01.00.00-05
1
311

Номер детали на чертеже:

311

Сервотормоз 270

Заводской номер: 6942.20.00.00.00-02 Количество на модель: 1
6942.20.00.00.00-02
1
320

Номер детали на чертеже:

320

Главная передача

Заводской номер: 6198.10.02.00.00 Количество на модель: 1
6198.10.02.00.00
1
340

Номер детали на чертеже:

340

Колесо 17,00-12

Заводской номер: 5973.600.00.00 Количество на модель: 1
5973.600.00.00
1
350

Номер детали на чертеже:

350

Муфта сцепления

Заводской номер: 7102.02.00.00-03 Количество на модель: 1
7102.02.00.00-03
1
400

Номер детали на чертеже:

400

Управляемый мост

Заводской номер: 4925.300.00.00-03 Количество на модель: 1
4925.300.00.00-03
1
410

Номер детали на чертеже:

410

Гидравлический поршневой цилиндр 25ЦБХ411 (63х130)34

Заводской номер: 5265.7S.00.00.00-02 Количество на модель: 1
5265.7S.00.00.00-02
1
420

Номер детали на чертеже:

420

Колесо 6,00-9

Заводской номер: 6019.00.00.00 Количество на модель: 1
6019.00.00.00
1
500

Номер детали на чертеже:

500

Система управления

Заводской номер: 1749.33.24.04.00.00 Количество на модель:
1749.33.24.04.00.00
500

Номер детали на чертеже:

500

Система управления

Заводской номер: 1784.33.08.00.00 Количество на модель: 1
1784.33.08.00.00
1
510

Номер детали на чертеже:

510

Рулевая колонка в сборе

Заводской номер: 8158.00.00.00-03 Количество на модель: 1
8158.00.00.00-03
1
600

Номер детали на чертеже:

600

Командная система

Заводской номер: 1784.33.20.02.00.00-03 Количество на модель: 1
1784.33.20.02.00.00-03
1
700

Номер детали на чертеже:

700

Тормозная система

Заводской номер: 1790.33.20.08.00.00-01 Количество на модель:
1790.33.20.08.00.00-01
700

Номер детали на чертеже:

700

Тормозная система

Заводской номер: 1790.33.20.08.00.00-02 Количество на модель: 1
1790.33.20.08.00.00-02
1
700

Номер детали на чертеже:

700

Тормозная система

Заводской номер: 1790.33.20.08.00.00-03 Количество на модель:
1790.33.20.08.00.00-03
710

Номер детали на чертеже:

710

Ручной тормоз в сборе

Заводской номер: 5743.00.00.00 Количество на модель:
5743.00.00.00
720

Номер детали на чертеже:

720

Главный тормозной цилиндр с25 (S=30) КтМ702

Заводской номер: 4151580110 Количество на модель:
4151580110
730

Номер детали на чертеже:

730

Дисковый тормоз

Заводской номер: 6940.00.00.00 Количество на модель: 1
6940.00.00.00
1
800

Номер детали на чертеже:

800

Подъемное устройство (h=4500мм)

Заводской номер: 8809.00.00.00-03 Количество на модель:
8809.00.00.00-03
800

Номер детали на чертеже:

800

Подъемное устройство (h=4500мм)

Заводской номер: 8807.00.00.00-12 Количество на модель: 1
8807.00.00.00-12
1
800

Номер детали на чертеже:

800

Подъемное устройство (h=4500мм)

Заводской номер: 8804.00.00.00-10 Количество на модель:
8804.00.00.00-10
800

Номер детали на чертеже:

800

Подъемное устройство (h=4500мм)

Заводской номер: 8665.00.00.00-08 Количество на модель:
8665.00.00.00-08
800

Номер детали на чертеже:

800

Подъемное устройство (h=4000мм)

Заводской номер: 8808.00.00.00-12 Количество на модель: 1
8808.00.00.00-12
1
800

Номер детали на чертеже:

800

Подъемное устройство (h=4000мм)

Заводской номер: 8811.00.00.00-10 Количество на модель:
8811.00.00.00-10
800

Номер детали на чертеже:

800

Подъемное устройство (h=4000мм)

Заводской номер: 8810.00.00.00-10 Количество на модель:
8810.00.00.00-10
800

Номер детали на чертеже:

800

Подъемное устройство (h=4000мм)

Заводской номер: 8665.00.00.00-07 Количество на модель:
8665.00.00.00-07
800

Номер детали на чертеже:

800

Подъемное устройство (h=3300мм)

Заводской номер: 1788.33.03.00.00-11 Количество на модель:
1788.33.03.00.00-11
800

Номер детали на чертеже:

800

Подъемное устройство (h=3300мм)

Заводской номер: 1784.33.06.00.00-12 Количество на модель: 1
1784.33.06.00.00-12
1
800

Номер детали на чертеже:

800

Подъемное устройство (h=3300мм)

Заводской номер: 8665.00.00.00-06 Количество на модель:
8665.00.00.00-06
800

Номер детали на чертеже:

800

Подъемное устройство (h=3300мм)

Заводской номер: 8622.00.00.00-05 Количество на модель:
8622.00.00.00-05
820

Номер детали на чертеже:

820

Клык в сборе

Заводской номер: 9978.400.00.00 Количество на модель: 1
9978.400.00.00
1
820

Номер детали на чертеже:

820

Клык в сборе

Заводской номер: 9983.400.00.00 Количество на модель:
9983.400.00.00
820

Номер детали на чертеже:

820

Клык в сборе

Заводской номер: 9982.400.00.00 Количество на модель:
9982.400.00.00
820

Номер детали на чертеже:

820

Клык в сборе

Заводской номер: 9980.400.00.00 Количество на модель:
9980.400.00.00
900

Номер детали на чертеже:

900

Гидравлическая система

Заводской номер: 1784.33.19.00.00-04 Количество на модель: 1
1784.33.19.00.00-04
1
900

Номер детали на чертеже:

900

Гидравлическая система

Заводской номер: 1784.33.19.00.00-07 Количество на модель:
1784.33.19.00.00-07
920

Номер детали на чертеже:

920

Гидравлический поршневой цилиндр 25ЦБХ411 (90х145)

Заводской номер: 5268.500.00.00-04S Количество на модель: 1
5268.500.00.00-04S
1
930

Номер детали на чертеже:

930

Масляный блок в сборе

Заводской номер: 6768.00.00.00 Количество на модель: 1
6768.00.00.00
1
1000

Номер детали на чертеже:

1000

Электрооборудование

Заводской номер: 1784.33.20.21.00.00-01 Количество на модель: 1
1784.33.20.21.00.00-01
1
1100

Номер детали на чертеже:

1100

Уплотнение в сборе

Заводской номер: 6860.500.00.00 Количество на модель: 1
6860.500.00.00
1
1110

Номер детали на чертеже:

1110

Гидравлический распределитель с гидродинамической трансмиссией РХТД-10А

Заводской номер: 5534.00.00 Количество на модель: 1
5534.00.00
1
3001

Номер детали на чертеже:

3001

Ведущий мост

Заводской номер: 6199.10.00.00.00-13 Количество на модель:
6199.10.00.00.00-13
3001

Номер детали на чертеже:

3001

Ведущий мост

Заводской номер: 6199.10.00.00.00-08 Количество на модель:
6199.10.00.00.00-08
3101

Номер детали на чертеже:

3101

Балка с редукторами

Заводской номер: 6199.01.00.00-11 Количество на модель:
6199.01.00.00-11
3101

Номер детали на чертеже:

3101

Балка с редукторами

Заводской номер: 6199.01.00.00-15 Количество на модель:
6199.01.00.00-15
3111

Номер детали на чертеже:

3111

Сервотормоз 335

Заводской номер: 6941.21.00.00.00 Количество на модель:
6941.21.00.00.00
3201

Номер детали на чертеже:

3201

Главная передача

Заводской номер: 6199.02.00.00 Количество на модель:
6199.02.00.00
3401

Номер детали на чертеже:

3401

Колесо

Заводской номер: 6028.00.00.00 Количество на модель:
6028.00.00.00
3402

Номер детали на чертеже:

3402

Колесо 8.15-15

Заводской номер: 6028.800.00.00 Количество на модель:
6028.800.00.00
4201

Номер детали на чертеже:

4201

Колесо 6,50-10PR14

Заводской номер: 6027.00.00.00-01 Количество на модель:
6027.00.00.00-01
8108

Номер детали на чертеже:

8108

Гидравлический плунжерный цилиндр 25ЦПС4 (70х2250) КтМ841-04 (h=4500мм)

Заводской номер: 2907.00.00-04 Количество на модель: 1
2907.00.00-04
1
8108

Номер детали на чертеже:

8108

Гидравлический плунжерный цилиндр 25ЦПС4 (70х2000) КтМ841-03 (h=4000мм)

Заводской номер: 2907.00.00-03 Количество на модель: 1
2907.00.00-03
1
8108

Номер детали на чертеже:

8108

Гидравлический плунжерный цилиндр 25ЦПС4 (70х1650) КтМ841-01 (h=3300мм)

Заводской номер: 2907.00.00-01 Количество на модель: 1
2907.00.00-01
1
8109

Номер детали на чертеже:

8109

Гидравлический плунжерный цилиндр ЦПС2 (80х1650) КтМ841-06 (h=3300мм)

Заводской номер: 2896.00.00-01 Количество на модель:
2896.00.00-01
8109

Номер детали на чертеже:

8109

Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм)

Заводской номер: 2896.00.00-03 Количество на модель:
2896.00.00-03
8109

Номер детали на чертеже:

8109

Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм)

Заводской номер: 2896.00.00-04 Количество на модель:
2896.00.00-04
8111

Номер детали на чертеже:

8111

Гидравлический плунжерный цилиндр 25ЦПС3 (90х1650) КтМ841-11 (h=3300мм)

Заводской номер: 2895.00.00-01 Количество на модель:
2895.00.00-01
8111

Номер детали на чертеже:

8111

Гидравлический плунжерный цилиндр 25ЦПС3 (90х2000) КтМ841-13 (h=4000мм)

Заводской номер: 2895.00.00-03 Количество на модель:
2895.00.00-03
8111

Номер детали на чертеже:

8111

Гидравлический плунжерный цилиндр 25ЦПС3 (90х2250) КтМ841-14 (h=4500мм)

Заводской номер: 2895.00.00-04 Количество на модель:
2895.00.00-04
