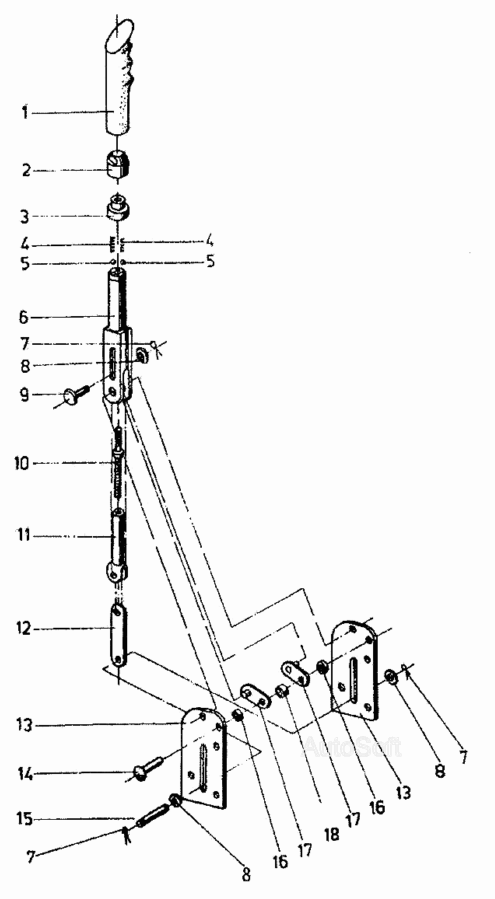

Ручной тормоз ДВ-1661. Каталог 2002г.

Тормозная система ДВ-1661 Электрооборудование органов рабочего освещения ДВ-1661

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ручной тормоз в сборе

Заводской номер: 5743.00.00.00 Количество на модель: 1
5743.00.00.00
1
1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: 5743.00.00.09 Количество на модель: 1
5743.00.00.09
1
2

Номер детали на чертеже:

2

Наконечник верхний

Заводской номер: 5743.00.00.04 Количество на модель: 1
5743.00.00.04
1
3

Номер детали на чертеже:

3

Наконечник нижний

Заводской номер: 5743.00.00.05 Количество на модель: 1
5743.00.00.05
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: 5743.00.00.10 Количество на модель: 2
5743.00.00.10
2
5

Номер детали на чертеже:

5

Шарик (d=6,35) БДС4885-71

Заводской номер: [Шарик (d=6,35) БДС4885-71] Количество на модель: 2
[Шарик (d=6,35) БДС4885-71]
2
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 5743.01.00.00 Количество на модель: 1
5743.01.00.00
1
7

Номер детали на чертеже:

7

Шплинт 1,6х16 БДС55-77

Заводской номер: [Шплинт 1,6х16 БДС55-77] Количество на модель: 3
[Шплинт 1,6х16 БДС55-77]
3
8

Номер детали на чертеже:

8

Шайба М8 БДС14494-79

Заводской номер: [Шайба М8 БДС14494-79] Количество на модель: 3
[Шайба М8 БДС14494-79]
3
9

Номер детали на чертеже:

9

Ось

Заводской номер: 5743.00.00.11-01 Количество на модель: 1
5743.00.00.11-01
1
10

Номер детали на чертеже:

10

Шпилька

Заводской номер: 5743.00.00.02 Количество на модель: 1
5743.00.00.02
1
11

Номер детали на чертеже:

11

Вилка в сборе

Заводской номер: 5743.03.00.00 Количество на модель: 1
5743.03.00.00
1
12

Номер детали на чертеже:

12

Планка

Заводской номер: 5743.00.00.03 Количество на модель: 1
5743.00.00.03
1
13

Номер детали на чертеже:

13

Планка

Заводской номер: 5743.00.00.01 Количество на модель:
5743.00.00.01
14

Номер детали на чертеже:

14

Заклепка

Заводской номер: 5743.00.00.08 Количество на модель: 1
5743.00.00.08
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: 5743.00.00.11 Количество на модель: 1
5743.00.00.11
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 5743.00.00.07 Количество на модель: 2
5743.00.00.07
2
17

Номер детали на чертеже:

17

Планка в сборе

Заводской номер: 5743.02.00.00 Количество на модель: 2
5743.02.00.00
2
18

Номер детали на чертеже:

18

Втулка распорная

Заводской номер: 5743.00.00.06 Количество на модель: 1
5743.00.00.06
1
