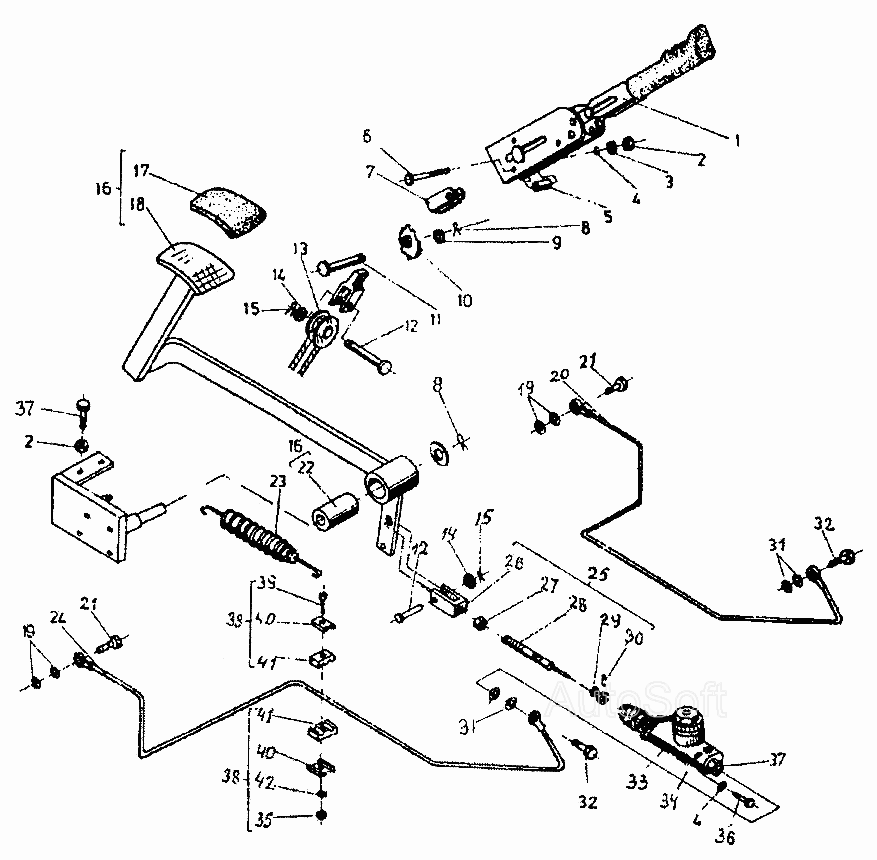

Тормозная система ДВ-1661. Каталог 2002г.

Дроссель регулируемый с обратным клапаном ДВ-1661 Ручной тормоз ДВ-1661

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система

Заводской номер: 1661.33.10.19.00.00-06 Количество на модель: 1
1661.33.10.19.00.00-06
1
1

Номер детали на чертеже:

1

Ручной тормоз в сборе

Заводской номер: 5743.00.00.00 Количество на модель: 1
5743.00.00.00
1
2

Номер детали на чертеже:

2

Гайка М8-7Н БДС744-72/5

Заводской номер: [Гайка М8-7Н БДС744-72/5] Количество на модель: 4
[Гайка М8-7Н БДС744-72/5]
4
3

Номер детали на чертеже:

3

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 3
[Шайба М8 БДС14494-78]
3
4

Номер детали на чертеже:

4

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 5
[Шайба 2 8Н БДС833-82]
5
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 1784.33.02.00.10 Количество на модель: 3
1784.33.02.00.10
3
6

Номер детали на чертеже:

6

Болт М8х45-8g БДС1230-72/8,8

Заводской номер: [Болт М8х45-8g БДС1230-72/8,8] Количество на модель: 3
[Болт М8х45-8g БДС1230-72/8,8]
3
7

Номер детали на чертеже:

7

Цепь в сборе

Заводской номер: 1661.33.02.01.00 Количество на модель: 1
1661.33.02.01.00
1
8

Номер детали на чертеже:

8

Шплинт 5х32 БДС55-77

Заводской номер: [Шплинт 5х32 БДС55-77] Количество на модель: 2
[Шплинт 5х32 БДС55-77]
2
9

Номер детали на чертеже:

9

Шайба М16 БДС14494-78

Заводской номер: [Шайба М16 БДС14494-78] Количество на модель: 2
[Шайба М16 БДС14494-78]
2
10

Номер детали на чертеже:

10

Звездочка

Заводской номер: 654.27.03.01.01 Количество на модель: 1
654.27.03.01.01
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: 1661.33.10.19.00.02 Количество на модель: 1
1661.33.10.19.00.02
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: 1661.33.10.19.00.03 Количество на модель: 2
1661.33.10.19.00.03
2
13

Номер детали на чертеже:

13

Ролик

Заводской номер: 1661.33.02.00.07 Количество на модель: 1
1661.33.02.00.07
1
14

Номер детали на чертеже:

14

Шайба М10 БДС14494-78

Заводской номер: [Шайба М10 БДС14494-78] Количество на модель: 3
[Шайба М10 БДС14494-78]
3
15

Номер детали на чертеже:

15

Шплинт 3,2х18 БДС55-77/5,8

Заводской номер: [Шплинт 3,2х18 БДС55-77/5,8] Количество на модель: 3
[Шплинт 3,2х18 БДС55-77/5,8]
3
16

Номер детали на чертеже:

16

Педаль в сборе

Заводской номер: 1661.33.10.19.01.00 Количество на модель: 1
1661.33.10.19.01.00
1
17

Номер детали на чертеже:

17

Подножка резиновая

Заводской номер: 676.04.01.01 Количество на модель: 1
676.04.01.01
1
18

Номер детали на чертеже:

18

Рычаг в сборе

Заводской номер: 1661.33.10.19.01.01.00 Количество на модель: 1
1661.33.10.19.01.01.00
1
19

Номер детали на чертеже:

19

Кольцо I А12х16 БДС3609-73

Заводской номер: [Кольцо I А12х16 БДС3609-73] Количество на модель: 4
[Кольцо I А12х16 БДС3609-73]
4
20

Номер детали на чертеже:

20

Труба в сборе

Заводской номер: 1661.33.10.19.06.00 Количество на модель: 1
1661.33.10.19.06.00
1
21

Номер детали на чертеже:

21

Болт накидной гайки

Заводской номер: 1661.33.02.00.05 Количество на модель: 2
1661.33.02.00.05
2
22

Номер детали на чертеже:

22

Втулка

Заводской номер: 1661.33.10.19.01.01 Количество на модель: 1
1661.33.10.19.01.01
1
23

Номер детали на чертеже:

23

Пружина возвратная

Заводской номер: 1661.33.10.18.00.02 Количество на модель: 1
1661.33.10.18.00.02
1
24

Номер детали на чертеже:

24

Труба левая в сборе

Заводской номер: 1661.33.10.19.05.00 Количество на модель: 1
1661.33.10.19.05.00
1
25

Номер детали на чертеже:

25

Поршневой шток в сборе

Заводской номер: 1661.33.02.05.00-01 Количество на модель: 1
1661.33.02.05.00-01
1
26

Номер детали на чертеже:

26

Вилка

Заводской номер: 1661.33.02.05.02 Количество на модель: 1
1661.33.02.05.02
1
27

Номер детали на чертеже:

27

Гайка М10-7Н БДС744-72/5

Заводской номер: [Гайка М10-7Н БДС744-72/5] Количество на модель: 1
[Гайка М10-7Н БДС744-72/5]
1
28

Номер детали на чертеже:

28

Наконечник

Заводской номер: 1661.33.02.05.01-01 Количество на модель: 1
1661.33.02.05.01-01
1
29

Номер детали на чертеже:

29

Ограничитель

Заводской номер: 05.02.7002 Количество на модель: 1
05.02.7002
1
30

Номер детали на чертеже:

30

Штифт цилиндрический 03х25 БДС1980-77

Заводской номер: [Штифт цилиндрический 03х25 БДС1980-77] Количество на модель: 1
[Штифт цилиндрический 03х25 БДС1980-77]
1
31

Номер детали на чертеже:

31

Кольцо I А10х16 БДС3609-73

Заводской номер: [Кольцо I А10х16 БДС3609-73] Количество на модель: 4
[Кольцо I А10х16 БДС3609-73]
4
32

Номер детали на чертеже:

32

Болт накидной гайки

Заводской номер: 1661.33.10.19.00.01 Количество на модель: 2
1661.33.10.19.00.01
2
33

Номер детали на чертеже:

33

Главный тормозной цилиндр (D=19,5, S=30)

Заводской номер: КтМ1185 Количество на модель: 1
КтМ1185
1
34

Номер детали на чертеже:

34

Пробка М10х1 ОН-04 55874-71

Заводской номер: [Пробка М10х1 ОН-04 55874-71] Количество на модель: 1
[Пробка М10х1 ОН-04 55874-71]
1
35

Номер детали на чертеже:

35

Гайка М5-7Н БДС744-72/5

Заводской номер: [Гайка М5-7Н БДС744-72/5] Количество на модель: 1
[Гайка М5-7Н БДС744-72/5]
1
36

Номер детали на чертеже:

36

Болт М8х25-8g БДС1230-72/5,6

Заводской номер: [Болт М8х25-8g БДС1230-72/5,6] Количество на модель: 2
[Болт М8х25-8g БДС1230-72/5,6]
2
37

Номер детали на чертеже:

37

Болт I М8х35-8 БДС1232-72/8,8

Заводской номер: [Болт I М8х35-8 БДС1232-72/8,8] Количество на модель: 1
[Болт I М8х35-8 БДС1232-72/8,8]
1
38

Номер детали на чертеже:

38

Скоба в сборе

Заводской номер: 1661.33.10.19.07.00 Количество на модель: 1
1661.33.10.19.07.00
1
39

Номер детали на чертеже:

39

Винт М5х30-6 БДС1358-72/5,8

Заводской номер: [Винт М5х30-6 БДС1358-72/5,8] Количество на модель: 2
[Винт М5х30-6 БДС1358-72/5,8]
2
40

Номер детали на чертеже:

40

Скоба

Заводской номер: 1661.33.10.19.07.02 Количество на модель: 4
1661.33.10.19.07.02
4
41

Номер детали на чертеже:

41

Скоба

Заводской номер: 1661.33.10.19.07.01 Количество на модель: 4
1661.33.10.19.07.01
4
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 2 5Н БДС833-82 Количество на модель: 2
2 5Н БДС833-82
2
