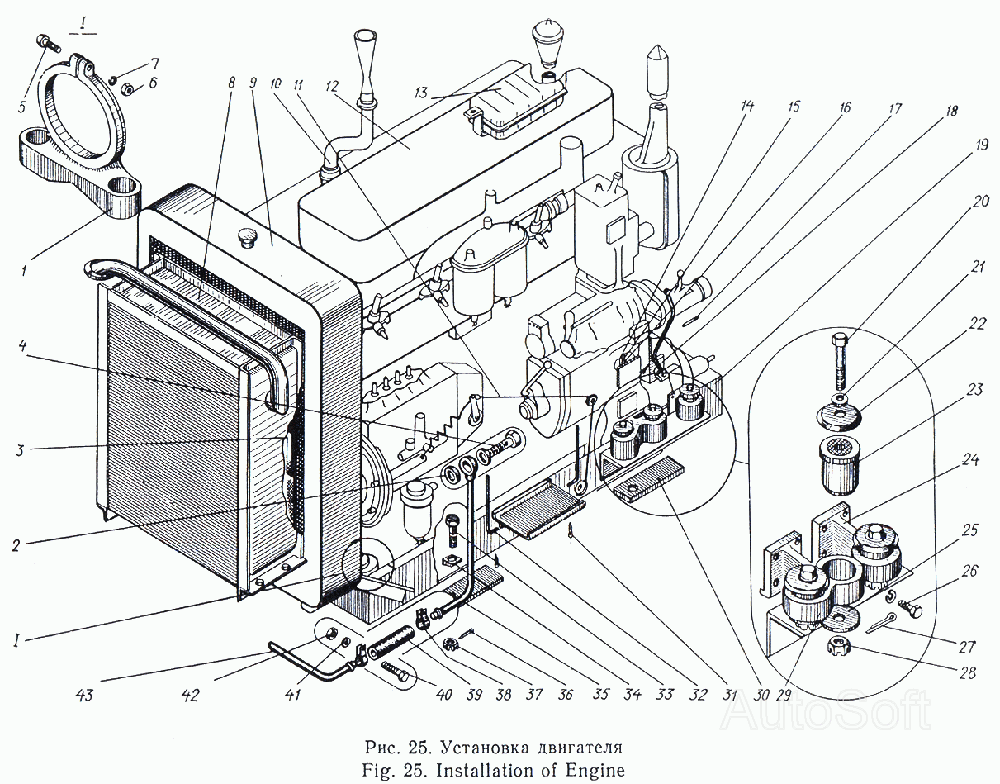

Установка двигателя Э-5015А. Каталог 1997г.

Установка сидения Э-5015А Узел управления подачей топлива Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора двигателя передняя

Заводской номер: 02.12.00.001 Количество на модель: 1
02.12.00.001
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 50.45.74.035 Количество на модель: 4
50.45.74.035
4
3

Номер детали на чертеже:

3

Установка шторки

Заводской номер: 09.12.06.000 Количество на модель: 1
09.12.06.000
1
4

Номер детали на чертеже:

4

Винт

Заводской номер: 50.45.74.501 Количество на модель: 2
50.45.74.501
2
5

Номер детали на чертеже:

5

Болт М14Х65

Заводской номер: ГОСТ 7796—70 Количество на модель: 1
ГОСТ 7796—70
1
6

Номер детали на чертеже:

6

Гайка М14

Заводской номер: ГОСТ 2524—70 Количество на модель: 1
ГОСТ 2524—70
1
7

Номер детали на чертеже:

7

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 9
ГОСТ 6402—70
9
8

Номер детали на чертеже:

8

Установка масляного радиатора гидросистемы

Заводской номер: 09.12.09.000 Количество на модель: 1
09.12.09.000
1
9

Номер детали на чертеже:

9

Установка масляного и водяного радиаторов

Заводской номер: 02.12.02.000 Количество на модель: 1
02.12.02.000
1
10

Номер детали на чертеже:

10

Установка глушителя

Заводской номер: 09.12.14.000 Количество на модель: 1
09.12.14.000
1
11

Номер детали на чертеже:

11

Узел управления подачей топлива

Заводской номер: 02.12.04.000 Количество на модель: 1
02.12.04.000
1
12

Номер детали на чертеже:

12

Двигатель

Заводской номер: СМД-14 Количество на модель: 1
СМД-14
1
13

Номер детали на чертеже:

13

Установка бензобака

Заводской номер: 02.12.05.000 Количество на модель: 1
02.12.05.000
1
14

Номер детали на чертеже:

14

Шайба стопорная

Заводской номер: 09.12.00.011 Количество на модель: 1
09.12.00.011
1
15

Номер детали на чертеже:

15

Шайба стопорная

Заводской номер: 09.12.00.012 Количество на модель: 1
09.12.00.012
1
16

Номер детали на чертеже:

16

Шайба стопорная

Заводской номер: 09.12.00.013 Количество на модель: 1
09.12.00.013
1
17

Номер детали на чертеже:

17

Штифт цилиндрический 13Пр22аХ50

Заводской номер: ГОСТ 3128—70 Количество на модель: 2
ГОСТ 3128—70
2
18

Номер детали на чертеже:

18

Установка насоса

Заводской номер: 09.12.13.000 Количество на модель: 1
09.12.13.000
1
19

Номер детали на чертеже:

19

Рама

Заводской номер: 09.12.01.000 Количество на модель: 1
09.12.01.000
1
20

Номер детали на чертеже:

20

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 8
ГОСТ 7798—70
8
21

Номер детали на чертеже:

21

Шайба 10

Заводской номер: ГОСТ 11371—68 Количество на модель: 16
ГОСТ 11371—68
16
22

Номер детали на чертеже:

22

Чашка амортизатора

Заводской номер: 02.12.00.004 Количество на модель: 8
02.12.00.004
8
23

Номер детали на чертеже:

23

Амортизатор опоры двигателя

Заводской номер: 02.12.12.000 Количество на модель: 8
02.12.12.000
8
24

Номер детали на чертеже:

24

Опора дополнительная

Заводской номер: 09.12.00.007 Количество на модель: 2
09.12.00.007
2
25

Номер детали на чертеже:

25

Шайба упорная

Заводской номер: 02.12.00.003 Количество на модель: 8
02.12.00.003
8
27

Номер детали на чертеже:

27

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 8
ГОСТ 397—66
8
28

Номер детали на чертеже:

28

Гайка M14

Заводской номер: ГОСТ 5918-70 Количество на модель: 8
ГОСТ 5918-70
8
29

Номер детали на чертеже:

29

Опора двигателя задняя

Заводской номер: 02.12.00.002 Количество на модель: 2
02.12.00.002
2
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 02.1200.012 Количество на модель: 4
02.1200.012
4
32

Номер детали на чертеже:

32

Стойка

Заводской номер: 09.12.00.008 Количество на модель: 2
09.12.00.008
2
34

Номер детали на чертеже:

34

Шайба 20

Заводской номер: ГОСТ 10906—66 Количество на модель: 4
ГОСТ 10906—66
4
35

Номер детали на чертеже:

35

Труба

Заводской номер: 02.12.08.000 Количество на модель: 1
02.12.08.000
1
37

Номер детали на чертеже:

37

Гайка М20

Заводской номер: ГОСТ 5918—70 Количество на модель: 4
ГОСТ 5918—70
4
38

Номер детали на чертеже:

38

Хомутик

Заводской номер: 02.12.00.006 Количество на модель: 2
02.12.00.006
2
39

Номер детали на чертеже:

39

Шланг

Заводской номер: 02 12.00.005 Количество на модель: 1
02 12.00.005
1
40

Номер детали на чертеже:

40

Винт М6Х35

Заводской номер: ГОСТ 1491—72 Количество на модель: 2
ГОСТ 1491—72
2
41

Номер детали на чертеже:

41

Шайба 6

Заводской номер: ГОСТ 10450—68 Количество на модель: 2
ГОСТ 10450—68
2
42

Номер детали на чертеже:

42

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 2
ГОСТ 5915—70
2
43

Номер детали на чертеже:

43

Труба

Заводской номер: 02.12.11.000 Количество на модель: 1
02.12.11.000
1
